Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO

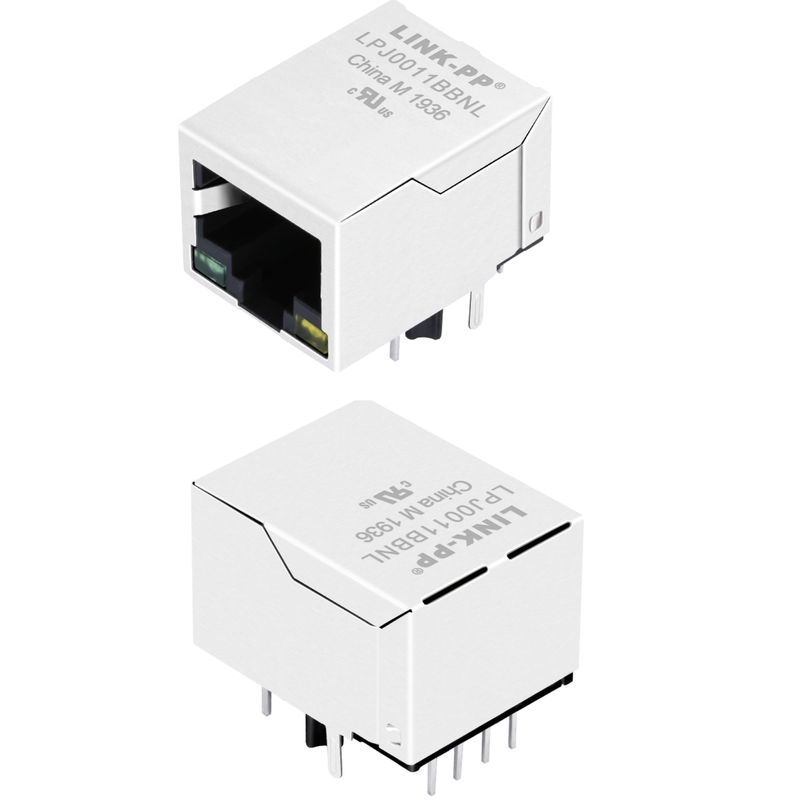

Número do modelo: LPJ0011BBNL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5pcs amostras grátis
Preço: negociável
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Stock
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4600K.PCS/Month
P.N: |
LPJ0011BBNL |
Velocidade: |
100BASE-TX |
Tipo de montagem: |
THT |
Lâmpadas LED: |
com |
Proteção: |
- Sim, sim. |
Projeto original: |
BeagleBone Black Board |
P.N: |
LPJ0011BBNL |
Velocidade: |
100BASE-TX |
Tipo de montagem: |
THT |
Lâmpadas LED: |
com |
Proteção: |
- Sim, sim. |
Projeto original: |
BeagleBone Black Board |
| Tipo de conector | Conector RJ45 com magnéticos integrados base-T 10/100 |
|---|---|
| Especificações elétricas @25°C | |
| Relação de rotação (TX) | 1CT:1CT |
| Relação de rotação (RX) | 1CT:1CT |
| Indutividade OCL | 350 uH Min @100KHz, 0,1 V, 8 mA DC BIAS |
| Perda de inserção | -1,0 dB MAX @1,0-100MHz |
| Perda de retorno | -18dB MIN @ 1-30WHz -15dB MIN @ 30-60MHz -12dB MIN @ 60-80MHz -10 dB MIN @ 80-100MHz |
| Transmissão | -40dB MIN @ 30MHz -35 dB MIN @ 60MHz -30 dB MIN @ 100 MHz |
| Rejeição do modo comum | -40dB MIN @ 30MHz -35 dB MIN @ 60MHz -30 dB MIN @ 100 MHz |
| Teste de hipótese | 1500 Vrms |
| Intervalo de temperatura de funcionamento | 0°C a 70°C |
| Tamanho | |
| Comprimento do conector | 21.25mm |
| Largura do conector | 15.9mm |
| Altura do conector | 13.3 mm |
| Parâmetros | |
| Número de portos | 1x1 |
| Direção da Aba | Para baixo. |
| Taxa de dados | 100BASE-TX |
| Instalação | THT |
| Tabas do IME | Sem |
| LEDs Cor |
Verde (esquerda) e Amarelo (direita) |
| Função PoE | NÃO |
| Estilo de terminação | Soldagem |
| Inscrição | Entrada lateral |
| Cores do indicador de LED | Verde (esquerda) e Amarelo (direita) |
| Embalagem | Caixa |
| Revestimento de contacto | Ouro de 15 centímetros no local de contacto. |
| Materiais de ligação | |
| Habitação | PBT termoplástico+30%G.F UL94V-0 |
| Contacto | Fósforo Bronze C5210R-EH Espessura = 0,35 mm |
| Pins | Brass C2680R-H espessura = 0,35 mm |
| Escudo | SUS 201-1/2H Espessura=0,2 mm |
| Revestimento de contacto | Ouro de 15 centímetros no local de contacto. |
Em 2012, a Texas Instruments lançou a popular placa de desenvolvimento open-source BeagleBone Black para permitir acesso acessível à prototipagem de hardware.Ganhou rapidamente uma comunidade forte de fabricantes e desenvolvedores..
Para fornecer conectividade Ethernet com fio, a TI optou por integrar um módulo PHY Ethernet da Texas Instruments.Uma tomada RJ45 confiável e de alta qualidade ainda era necessária para se conectar perfeitamente às redes locais.
Como especialista em componentes de conectividade de rede há mais de 20 anos, a LINK-PP trabalhou em estreita colaboração com a TI para identificar a solução de conector ideal.
O LPJ0011BBNL atendeu a todos os requisitos com seu design integrado 1x1 Fast Ethernet suportando taxas de dados de 10/100Mbps.As principais características, como os indicadores de estado do LED verde/amarelo e o pin-out padrão do setor, garantiram uma interface fácil de usar.
