Número da peça: |
0826-1X1T-GH-F |
Tipo de produto: |
Módulo Conector Integrado (ICM) |
Velocidade da Ethernet: |
1000Base-T |
Configuração da porta: |
Porta única, 1×1 |
Capacidade de POE: |
PoE+ 30 W |
Guia RJ45: |
Tab up |
Montagem: |
Através do suporte do orifício |
Configuração do LED: |
OG/Y |
Temperatura operacional: |
-40°C a +85°C |
Tabs EMI: |
Sim |
OCL: |
350 µH Mínimo |
Hipot: |
2250 V CC |
Número da peça: |
0826-1X1T-GH-F |
Tipo de produto: |
Módulo Conector Integrado (ICM) |
Velocidade da Ethernet: |
1000Base-T |
Configuração da porta: |
Porta única, 1×1 |
Capacidade de POE: |
PoE+ 30 W |
Guia RJ45: |
Tab up |
Montagem: |
Através do suporte do orifício |
Configuração do LED: |
OG/Y |
Temperatura operacional: |
-40°C a +85°C |
Tabs EMI: |
Sim |
OCL: |
350 µH Mínimo |
Hipot: |
2250 V CC |

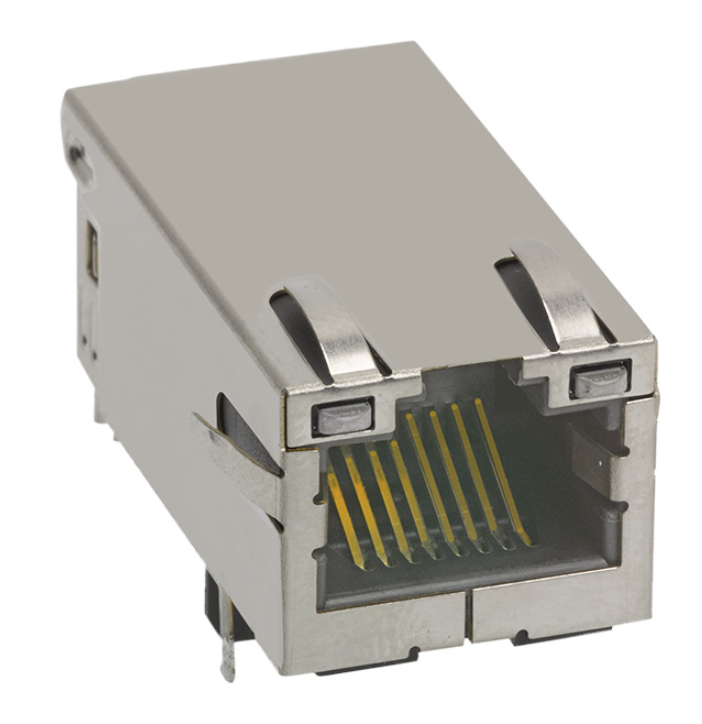

O 0826-1X1T-GH-F é um Módulo de Conector Integrado (ICM) Gigabit Ethernet de porta única (1x1) de grau industrial, projetado com magnetismo integrado e Power over Ethernet Plus (PoE+) capacidades. Totalmente compatível com IEEE 802.3at padrões, ele fornece até 30W de potência contínua (720 mA @ 57 VDC) mantendo um robusto isolamento dielétrico de 2250 VDC.
Configurado em um fator de forma Tab-Up, Through-Hole eficiente em espaço com LEDs de status bicolores, ele opera de forma confiável em uma faixa de temperatura estendida de -40°C a +85°C, tornando-o a escolha principal para gateways industriais de IoT, câmeras de segurança IP, pontos de acesso sem fio de alta potência (WAPs) e plataformas de computação embarcada
| Parâmetro | Valor | Notas de Engenharia / Referência |
| Número da Peça (MPN) | 0826-1X1T-GH-F | Revisão do Desenho: Rev. D |
| Configuração da Porta | 1x1 (Porta Única), Tab-Up | Perfil de Altura Padrão |
| Taxa de Dados Ethernet | 10/100/1000BASE-T (Gigabit) | Transformador Balanceado de 4 Pares |
| Tipo de Montagem | Montagem Through-Hole (THT) | Soldagem por Onda: Pico Máx. de 260°C (≤ 10s) |
| Material da Carcaça | Termoplástico PA, Preto | Classificação de Inflamabilidade UL 94V-0 |
| Revestimento dos Contatos | Ouro Duro de 50 µ-polegadas sobre Níquel de 30 µ-polegadas | Em conformidade com as regras e regulamentos da FCC |
| Blindagem | Liga de Cobre, Niquelada | Abas EMI Integradas (Dedos) |
| Temperatura de Operação | -40°C a +85°C | Temperatura Estendida / Industrial |
| Certificações de Agência | UL Reconhecido (Arquivo #E196366 & E169987) | Compatível com RoHS |
| Métrico | Especificação | Conformidade / Condição de Teste |
| Classificação PoE | PoE+ (Compatível com IEEE 802.3at) | Entrega de Potência de até 30W |
| Corrente Contínua Nominal | 720 mA Máx. @ 57 VDC Contínuo | Corrente Contínua DC em Linha |
| Corrente de Partida de Pico | 1.2 A Máx. @ 57 VDC | Duração: 200 ms |
| Isolamento Dielétrico (Hipot) | 2250 VDC | 100% Testado em Produção (IEEE 802.3) |
| Relação de Espiras (TP1 a TP4) | 1CT : 1CT ±2% | Casado em todos os 4 canais |
| Indutância em Circuito Aberto (OCL) | 350 µH Mín. | 100 kHz, 100 mVrms, 11 mA DC Bias |
| Perda de Inserção |
0.1 MHz – 1.0 MHz: -1.1 dB Máx. 1.0 MHz – 65 MHz: -0.8 dB Máx. 65 MHz – 100 MHz: -1.0 dB Máx. 100 MHz – 125 MHz: -1.2 dB Máx. |
Excede as Especificações de Integridade de Sinal Gigabit |
| Perda de Retorno (Mín.) |
0.5 MHz – 40 MHz: -18 dB 40 MHz – 100 MHz: -[12 - 20·log(f/80MHz)] dB |
Linhas Diferenciais Casadas de 100 Ω |
| Rejeição CM para CM | -30 dB Mín. (100 kHz – 100 MHz) | Filtragem de Modo Comum |
| Rejeição CM para DM | -35 dB Mín. (100 kHz – 100 MHz) | Supressão de Crosstalk e Radiação |
| Indicador | Cor | Tensão Direta Típ. | Comprimento de Onda Dominante | Alocação de Pinos e Polaridade |
| LED 1 (Esquerdo) | Amarelo | 2.1 V | 590 nm | Pino 17 (+) / Pino 18 (-) |
| LED 2 (Direito) | Laranja | 2.0 V | 610 nm | Pino 19 (+) / Pino 20 (-) |
| LED 2 (Direito) | Verde | 2.2 V | 570 nm | Pino 19 (-) / Pino 20 (+) (Bicolor) |
O 0826-1X1T-GH-F utiliza montagem em PCB through-hole com uma configuração RJ45 Tab Up e perfil de altura padrão. O desenho mecânico fornece o contorno completo do conector, posições dos terminais, geometria de montagem, recomendação de abertura do painel e dimensões dos leads.
Detalhes mecânicos importantes mostrados no desenho incluem:
| Recurso Mecânico | Informações do Desenho |
|---|---|
| Montagem | Through Hole |
| Orientação da Porta | Tab Up |
| Perfil | Padrão |
| Referência de Largura do Conector | 0.500 pol [12.70 mm] |
| Referência de Comprimento Total do Conector | 1.290 pol [32.77 mm] |
| Referência de Altura Frontal | 0.642 pol [16.31 mm] |
| Referência de Altura Relacionada ao PCB | 0.536 pol [13.61 mm] |
| Largura Sugerida para Abertura do Painel | 0.672 pol [17.07 mm] |
| Altura Sugerida para Abertura do Painel | 0.551 pol [14.00 mm] |
| Profundidade/Referência Sugerida para Abertura do Painel | 0.080 pol [2.03 mm] |
Essas dimensões devem ser tratadas como referências de desenho e verificadas contra o desenho controlado mais recente antes da produção de ferramentas ou liberação do PCB.
O 0826-1X1T-GH-F é projetado para aplicações Gigabit Ethernet de 1 porta que requerem magnetismo integrado e capacidade PoE+.
Áreas de aplicação típicas incluem:
Para dispositivos de rede alimentados por Ethernet onde a interface RJ45 e o magnetismo precisam ser integrados em um único componente montado em PCB.
A faixa de operação de -40°C a +85°C suporta aplicações expostas a condições de temperatura ambiente mais amplas.
A configuração de porta única 1×1 é apropriada para placas embarcadas e sistemas de rede que requerem uma interface Ethernet integrada compacta.
Útil onde conectividade 1000BASE-T, capacidade PoE, LEDs de status e montagem through-hole fazem parte dos requisitos de hardware.
Adequado para dispositivos conectados que requerem uma interface Gigabit Ethernet padrão com magnetismo integrado.
Ao avaliar fontes secundárias ou mitigar gargalos na cadeia de suprimentos, compare as seguintes alternativas compatíveis com pinos e funcionais:
| Fabricante | Número da Peça Alternativa | Velocidade | Padrão PoE | Nota de Compatibilidade Drop-in |
| Bel Fuse | 0826-1X1T-GH-F | 1GbE | PoE+ (30W) | MPN Original de Base |
| Pulse Electronics | JXK0-0115NL / JK0-0177NL |
1GbE | PoE+ (30W) | Correspondência funcional; verificar a tensão direta do LED e o passo do centro do footprint. |
| Wurth Elektronik | 7499111440 | 1GbE | PoE+ (30W) | 100% compatível pino a pino; verificar o posicionamento EMI do dedo da mola do painel. |
| HALO Electronics | HFJ11-1G48ERL | 1GbE | PoE+ (30W) | Compatível com temperatura estendida; revisar a geometria de exclusão de trilha. |
R: Sim. O 0826-1X1T-GH-F é totalmente retrocompatível com redes de dados Ethernet 10/100/1000BASE-T padrão. Se PoE não for necessário, simplesmente deixe os pinos do centro (VC1–VC4: Pinos 13, 14, 15 e 16) desconectados (flutuantes) com pads de PCB isolados.
R: O 0826-1X1T-GH-F é projetado para PoE+ (IEEE 802.3at), apresentando enrolamentos magnéticos com menor resistência DC (DCR) e bitolas de fio aprimoradas capazes de transportar 720 mA de corrente DC balanceada contínua (até 30W) sem saturação magnética, em comparação com o limite padrão de PoE de 350 mA (15.4W).
R: A carcaça do conector é moldada em termoplástico de alta temperatura (UL 94V-0). A especificação recomendada para soldagem por onda de pico é de 260°C no máximo por uma duração não superior a 10 segundos.
R: O LED 1 (Esquerdo) é um diodo Amarelo de cor única acionado entre os Pinos 17 (+) e 18 (-). O LED 2 (Direito) é um conjunto bipolar de duas cores (Laranja/Verde): aplicar tensão positiva ao Pino 19 ilumina Laranja, enquanto aplicar tensão positiva ao Pino 20 ilumina Verde. O consumo de corrente típico é de 20 mA.
