Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: 0826-1X1T-23-F
Documento: LPJK0071AONL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: Supportive
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Em estoque navio dentro de 3 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4600K.PCS/Month
Número da peça: |
0826-1X1T-23-F |
Número de posições/contatos: |
12p8c (RJ45, Ethernet) |
PoE: |
Não POE |
Velocidade: |
10/100/1000 Base-T |
Tabs de EMI do escudo: |
Com |
Opção LED: |
Verde/verde |
Configuração da porta: |
1x1 |
Velocidade da Ethernet: |
1000Base-T |
Tipo de conector: |
RJ45 com Magnetics integrado |
Cruz p/n: |
LPJK0071AONL |
Número da peça: |
0826-1X1T-23-F |
Número de posições/contatos: |
12p8c (RJ45, Ethernet) |
PoE: |
Não POE |
Velocidade: |
10/100/1000 Base-T |
Tabs de EMI do escudo: |
Com |
Opção LED: |
Verde/verde |
Configuração da porta: |
1x1 |
Velocidade da Ethernet: |
1000Base-T |
Tipo de conector: |
RJ45 com Magnetics integrado |
Cruz p/n: |
LPJK0071AONL |

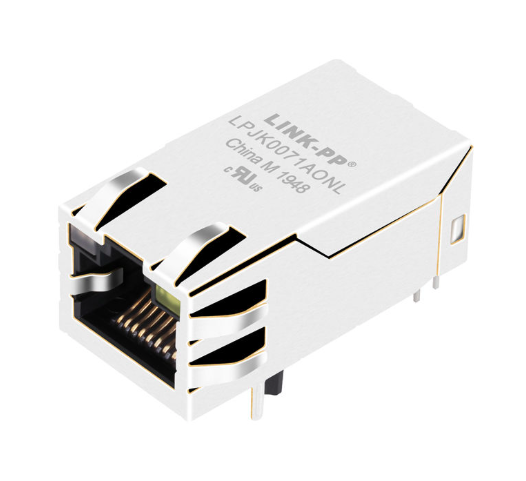

O0826-1X1T-23-Fé um sistema de alta performanceModulo de conector integrado MagJack (ICM) de 1x1 porta única 1000BASE-T Gigabit EthernetCombinando magnéticos de isolamento de alta fiabilidade, estrangulamentos de modo comum e um conector RJ45 de perfil padrão robusto num único componente integrado,O 0826-1X1T-23-F reduz significativamente os requisitos de espaço do PCB, melhorando a supressão de interferências eletromagnéticas (EMI).
Apresentando umOrientação mecânica de tabulação, integradoLEDs de estado laranja-verde/amarelo (OG/Y), e prorrogadoIndicadores do IME, este conector montado através de um buraco é concebido para equipamentos de rede de nível comercial (de 0°C a +70°C), computadores integrados de placa única (SBCs), sistemas de automação industrial,e roteadores empresariais que exijam conformidade com o IEEE 802Integridade do sinal.3ab.
| Parâmetro | Condição de ensaio | Especificações |
|---|---|---|
| Relação de voltas | TP1 | 1CT: 1CT ± 2% |
| TP2 | 1CT: 1CT ± 2% | |
| TP3 | 1CT: 1CT ± 2% | |
| TP4 | 1CT: 1CT ± 2% | |
| OCL (Indutância de Circuito Aberto) | @100 kHz / 100 mVRMS, 8 mA DC Bias | 350 μH MIN |
| Perda de inserção | 0.1 MHz 1 MHz | -1,1 dB MAX |
| 1 MHz 65 MHz | -0,5 dB MAX | |
| 65 MHz ️ 100 MHz | -0,8 dB MAX | |
| 100 MHz 125 MHz | -1,2 dB MAX | |
| Perda de retorno (MIN) | 0.5 MHz ️ 40 MHz | -18 dB |
| 40 MHz ¥ 100 MHz | -12 + 20LOG ((f/80MHz) dB | |
| CM para CM Rejeição | 100 kHz ¥ 100 MHz | -30 dB MIN |
| CM para DM Rejeição | 100 kHz ¥ 100 MHz | -35 dB MIN |
| Voltagem de alta potência / isolamento | - Não. | 1500 Vrs |
| Conformidade | - Não. | 100% da produção testada de acordo com os requisitos de isolamento IEEE 802.3 |
● Topologia magnética integrada para integridade superior do sinal
Ao alojamento do transformador Ethernet, estrangulamentos de modo comum e condensadores de isolamento internamente,O 0826-1X1T-23-F elimina a degradação do sinal e as incompatibilidades de impedância entre os transformadores discretos padrão e o transceptor de camada física (PHY).
● Mitigação avançada de EMI (tabs de proteção superior e lateral)
Equipado com proteção metálica exterior robusta e especializadoFontes de molas EMI, este ICM estabelece um caminho de terra de baixa impedância para o corte do painel do chassi, suprimindo efetivamente a emissão eletromagnética irradiada e aumentando a resiliência à onda de surto ESD.
● Empréstimo de espaço com um único portão
A configuração 1x1 Tab-Up oferece uma distância física ótima em conjuntos de PCB densos, permitindo um acesso suave à liberação de cabos e um encaminhamento simplificado para chips PHY em layouts de placa padrão.
● Indicadores de estado duplos (LEDs OG/Y)
Os LEDs orange/verde e amarelo sólido bicolores integrados fornecem, imediatamente,Diagnóstico físico claro para a velocidade e o estado de atividade da ligação de rede diretamente na interface da porta sem necessidade de tubos de luz externos.
(Por favor, consulte o PDF completo de engenharia para o espaçamento padrão dos pinos, as dimensões do corte do painel e os padrões de layout de PCB recomendados.)
Baixe o recurso de engenharia:
- Não.0826-1X1T-23-F (LPJK0071AONL.pdf)Desenho e diagrama de layout de PCB (PDF)
Recomendação de solda: Adequado para a solda por ondas.260°C máximo, 10 segundos máximo
O 0826-1X1T-23-F é projetado para uma implantação confiável em diversos equipamentos de comunicação de alta velocidade:
| Número da parte do fabricante | N.o de parte equivalente LINK-PP |
|---|---|
| 0817-1A1T-11-F / JH1026A7R | LPJ1026AGNL |
| 0821-1X1T-36-F / 08211X1T36-F | LPJU3401AONL |
| 0826-1AX1-47-F | LPJK0066BHNL |
| 0826-1C4T-23-F1 | LPJK0071A4NL |
| 0826-1D1T-23-F | LPJK0071AGNL |
| 0826-1G1T-23-F | LPJK4071AWNL |
| 0826-1G1T-32-F | LPJK4036AWNL |
| 0826-1G1T-43-F | LPJK0036AWNL |
| 0826-1K1T-23-F | LPJK0071AINL |
| 0826-1L1T-57-F | LPJK1014A8NL |
| 0826-1X1T-1-F | LPJK2065AONL |
| 0826-1X1T-23-F | LPJK0071AONL |
| 0826-1X1T-43-F | LPJK0036A0NL |
| 0826-1X1T-57 | LPJK0013AONL |
| 0826-1X1T-80 | LPJK1046AONL |
| 0826-1X1T-80-F | LPJK1046AONL |
| 0826-1X1T-AC-F | LPJK2065AONL |
| 0826-1X1T-AD-F | LPJK0043AONL |
A:O 0826-1X1T-23-F é um módulo de conector integrado (ICM).O 0826-1X1T-23-F integra magnéticos de isolamento de sinal e filtragem de modo comum diretamente dentro da caixa metálicaIsto economiza imóveis de PCB, melhora o desempenho da EMI e simplifica o encaminhamento da placa.
A: - Não, não.O 0826-1X1T-23-F foi concebido especificamente como umNão-PoE1000BASE-T conector. Passando alta corrente contínua necessária para PoE através de suas bobinas de transformador interno não PoE classificado pode causar saturação magnética ou danos térmicos permanentes.por favor consulte a nossa série PoE-rated MagJack®.
A:"Tab Up" refere-se à orientação do mecanismo de bloqueio mecânico na porta RJ45.o clipe de plástico de bloqueio das inserções de cabo RJ45 virado para cima em relação à superfície de montagem do PCBIsto é crítico quando se corresponde ao seu design de gabinete e limites de corte do painel.
A:O intervalo de temperatura de funcionamento padrão para 0826-1X1T-23-F é0°C a +70°CPara operações exteriores extremas (-40°C a +85°C), deve ser seleccionado um ICM de alta temperatura de qualidade industrial.
