Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: ISO9001,SGS,UL,CE,REACH
Número do modelo: Conector de RJ45 POE
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.09-$1.85
Detalhes da embalagem: Opcional
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/mês.
Número da peça de Belfuse: |
0826-1X1T-1-F |
Número da peça de LINK-PP: |
LPJK2076AONL |
Velocidade: |
1000 BASE-T |
Número de portos: |
Único |
Aplicação-Lan: |
Ethernet (PoE+) |
marca: |
LINK-PP |
Número da peça de Belfuse: |
0826-1X1T-1-F |
Número da peça de LINK-PP: |
LPJK2076AONL |
Velocidade: |
1000 BASE-T |
Número de portos: |
Único |
Aplicação-Lan: |
Ethernet (PoE+) |
marca: |
LINK-PP |
Detalhes rápidos
Poder sobre conectores magnéticos de (PoE) dos ethernet com com da aba-Acima e da aba-Para baixo/sem abas dos diodos emissores de luz e do IEM
Único porto, Multi-porto e configurações empilháveis (Através-furo)
Reduz o número de componentes a ser colocados na placa
Livra acima o espaço da placa e oferece a proteção do sinal
Redução de ruído no sistema
Confiança melhorada e desempenho do sistema ótimo
Benefícios de ter trajetos do sinal mais curtos e os ganhos da confiança dos sistemas que contêm menos componentes
Os fabricantes das ajudas alcançam seus objetivos da redução de custo
Especificações

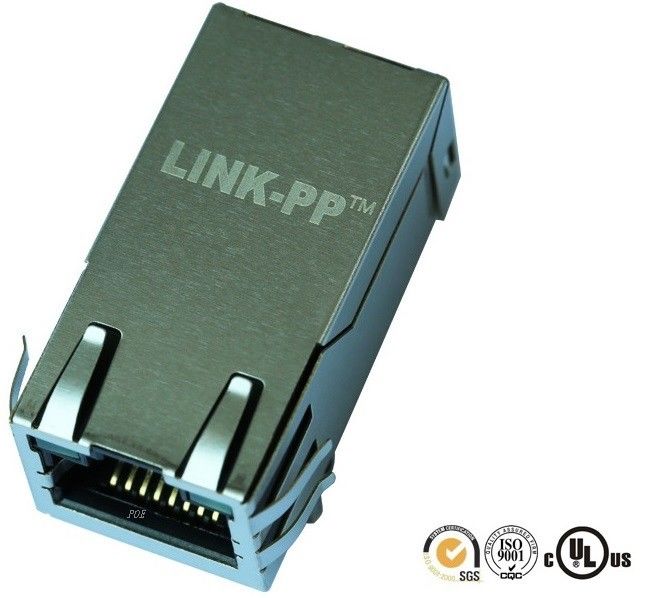

| Único conector do porto Cat5e RJ45 com Magnetics integrado base-T 1000 & PoE+, diodo emissor de luz de Orange&Green/Yellow, aba acima, RoHS | |
| Número da peça de LINK-PP | LPJK2076AONL |
| Número da peça de Belfuse | 0826-1X1T-AC-F/0826-1X1T-M1-F/0826-1X1T-1-F |
| Aplicação-Lan | ETHERNET (PoE+) |
| AutomDX | SIM |
| Circuito do Bst | SIM |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Chapeamento de acoplamento da área do contato | ””/15u/30u” do OURO 6u |
| Núcleos pelo porto | 8 |
| Diodos | NENHUNS DIODOS |
| Opção do diodo emissor de luz | ORANGE&GREEN/YELLOW |
| Trava | ABA ACIMA |
| Número de portos | 1X1 |
| PWB | FR4 |
| Ângulo da montagem do PWB | ENTRADA LATERAL |
| PWB que retém o cargo | CARGO DE T |
| Altura do pacote (polegadas) | 0,531 |
| Altura do pacote (milímetro) | 13,50 |
| Comprimento do pacote (polegadas) | 1,30 |
| Comprimento do pacote (milímetro) | 33,02 |
| Largura do pacote (polegadas) | 0,654 |
| Largura do pacote (milímetro) | 16,60 |
| Tipo do Pin | SOLDA DE THT |
| RoHS complacente | YES-RoHS-5 COM LIGAÇÃO na ISENÇÃO da SOLDA |
| Busca | SIM |
| Abas do IEM do protetor | COM |
| Velocidade | 1000 BASE-T |
| Temperatura | 0 A 70℃ |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
LINK-PP RJ45 projetado para o preto de BeagleBone do instrumento de Texas
http://www.ti.com/tool/beaglebk#0
um barato, um open source, uma plataforma comunidade-apoiada do desenvolvimento para colaboradores do processador de ARM® Cortex™-A8 e uns hobbyists.
LINK-PP ------------ O fornecedor e o suporte apontados do sistema encaixado para o si
|
Nós podemos igualmente fazer a estes a número da peça abaixo
|
|
| XMP-P11-10F0-GY-CT1 | XMH-01R-4-DZ5-1-170 |
| XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
| XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
| XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
| XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
| XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
| XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
| XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
| XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
| XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
| XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
| XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
| XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
| XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
| XMPH-SC851-901NL | XMG-TRJ4190GENL |
| XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
| XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
| XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
| XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
| XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
| XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
| XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
| XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
| XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
| XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
| HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
| XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
| XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
| XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
| XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
| XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
| XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
| XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
| XPJH - 1 - 01 - 8 A.C. 41-4-PE11 | XPJH-28D-0-H01-01 |
| XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
| XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
| XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
| XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
| XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
| XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
| XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
| XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
| XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
| XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
| XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
| XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
| XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
| XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
| XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
| Conector do ponto de entrada RJ45 do mag Jack do gigabit, temperatura prolongada 0826-1X1T-1-F | |
| Datilografe a montagem do PWB | Através-furo (THT) |
| Número de portos | 1, 2, e 4 portos e 2x1 empilhável, 2x2, 2x4, 2x6 e 2x8 |
| Protetor e Unshield | Disponível no protetor e no Unshield |
| Tipo do conector | RJ45 |
| Ponto de entrada | Poder sobre os ethernet integrados |
| Magnetics | Magnético integrado |
| Velocidade do Magnetics | Magnetics 10/100Mbps e 1Gigabit |
| Empacotamento | Opções da bandeja |
| Lugar da aba | Aba ascendente e da aba opções para baixo |
| Cor do diodo emissor de luz | Opcional |
| Número de posições | 8 e 10 posições ou outro |
| Número de contatos | 8 e 10 contatos ou outro |
| RoHS complacente | Sim |
| Temperatura da solda | Degr 230 A 240. C 5-10 SEGUNDOS |
| Opção de alta temperatura da solda | degr 260. C 5-10 SEGUNDOS |
| Opção de alta temperatura | -40 a +85 graus de F |
| Temperatura de funcionamento | -0 a 70 graus de C |
Conector do ponto de entrada RJ45 do mag Jack do gigabit, temperatura prolongada 0826-1X1T-1-F
