Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: 7490100111
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
7490100111 |
Cruz PN: |
LP1188NL |
Aplicação: |
Ethernet do Lan (não ponto de entrada) |
Pacote: |
SMD |
Número de Pin: |
16 |
temperatura: |
- 40℃ A + 85℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações: |
7490100111 |
Cruz PN: |
LP1188NL |
Aplicação: |
Ethernet do Lan (não ponto de entrada) |
Pacote: |
SMD |
Número de Pin: |
16 |
temperatura: |
- 40℃ A + 85℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

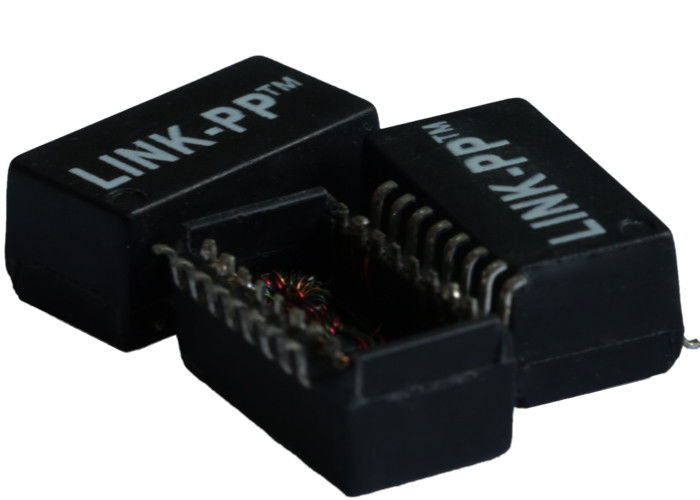

Os módulos do transformador das telecomunicações dos sistemas de Voip escolhem o porto 7490100111
|
|
Aplicação
|
ETHERNET do LAN (ponto de entrada de PoE&NON)
|
AutomDX
|
SIM
|
Comentário
|
Série complacente de RoHS
|
Configuração RX
|
T, C
|
Configuração TX
|
T, C
|
Construção
|
MOLDE DE TRANSFERÊNCIA
|
Núcleos pelo porto
|
4
|
Número de portos
|
1
|
Pacote
|
SMT
|
Altura do pacote (polegadas)
|
0,225 ou outro
|
Altura do pacote (milímetros)
|
5,715 ou outro
|
Comprimento do pacote (polegadas)
|
1,12 ou outro
|
Comprimento do pacote (milímetros)
|
28,448 ou outro
|
Largura do pacote (polegadas)
|
0,63 ou outro
|
Largura do pacote (milímetros)
|
16,002 ou outro
|
RoHS complacente
|
YES-RoHS-6
|
Velocidade
|
10/100 de BASE-TX ou de gigabit
|
Temperatura
|
0 A 70/-40 a +85
|
Relação RX das voltas
|
1CT: 1CT ou outro disponível
|
Relação TX das voltas
|
1CT: 1CT ou outro disponível
|
P/N principal
|
LP1188NL, etc.
|
Especificações elétricas
|
|
Relação das voltas
|
50KHz, 0.5V
|
Lado da microplaqueta
|
Linha side=1CT: 1CT+_2%
|
Indutância (Ls)
|
100KHz, 0.1V, polarização da C.C. 12mA:
|
Lado da microplaqueta
|
minuto 350uH
|
Perda de inserção
|
1-100MHz: -1.4dB máximo
|
Perda do retorno
|
1-30MHz: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
|
Diferencial à rejeção de modo comum:
|
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
|
Interferência
|
30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
|
Olá!-potenciômetro
|
minuto 1500Vrms
|
