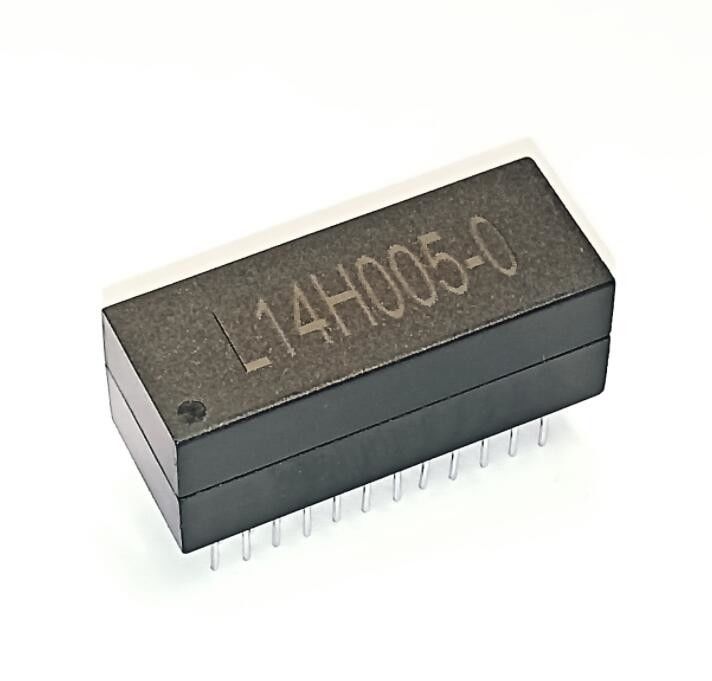

L14H005-0 Transformador magnético discreto de duas portas 1G LAN Filter

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: L14H005-0

Termos do pagamento & do transporte

Quantidade de ordem mínima: 400/2000/10K/25K

Preço: $0.06-$3.2

Detalhes da embalagem: T&R

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 3KK/Month

Obtenha o melhor preço
Destacar:

L14H005-0

,

Transformador magnético de 48 pinos

,

Filtro LAN 1000 Base-T

Portos:
2
POE:
Não POE
Tipo:
DIP
Taxa da velocidade:
1 g
Temperatura de funcionamento:
0~+70℃
Tamanho:
28.1 x 11,1 x 12 mm
Portos:
2
POE:
Não POE
Tipo:
DIP
Taxa da velocidade:
1 g
Temperatura de funcionamento:
0~+70℃
Tamanho:
28.1 x 11,1 x 12 mm
L14H005-0 Transformador magnético discreto de duas portas 1G LAN Filter

L14H005-0 Características do transformador de duas portas:



  1. Projetado para Ethernet 1000 Base-T, aplicações de portas duplas completas.
  2. Suporta 8 pares de cabos UTP de categoria 5.
  3. Interface de cabo para isolamento e baixas emissões de modo comum.
  4. Conforme a norma EEE 802.3ab para 1000 Base-T.
  5. Compatível com os requisitos RoHS & Halogen Free.
  6. Temperatura de funcionamento: 0°C a +709°C
  7. Temperatura de armazenamento: -25°C a +105°C



Especificações do filtro LAN 1000Base-T:



Número da parte

L14H005-0

Fabricante

LINK-PP

Velocidade

1000 BASE-T

Número de portos

Portos duplos

Número PIN

48 PIN

Núcleos por porto

16

POE

Não-PoE

Tipo

DIP

Tamanho

28.1 x 11.1 x 12

Pin Pitch

2.00

Circuitos

T+2C

Temperatura de funcionamento

0~+70°C

CMC

Cabos



L14H005-0 Ficha de dados-- Dimensão:



L14H005-0 Transformador magnético discreto de duas portas 1G LAN Filter 0



L14H005-048 pinos.Filtro LAN - Esquema:

L14H005-0 Transformador magnético discreto de duas portas 1G LAN Filter 1



Layout recomendado de PCB (unidade em mm)



L14H005-0 Transformador magnético discreto de duas portas 1G LAN Filter 2
Informações de embalagem:



  • 18 peças por tubo.
  • 162 tubos ((2916 peças de produtos acabados) por embalagem principal.
