Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: LPJ2011CNL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: OEM Price
Detalhes da embalagem: Tray Package: 50 PCes em 1 bandeja, 24tray em 1 caixa, que é 32*30*31, 8,5 QUILOGRAMAS (1200pcs) de
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/Month
P/N: |
LPJ2011CNL |
Amostras: |
Disponível gratuitamente |
Arquivo: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo de vida: |
Mais de 20 anos |
Marcas Compatíveis: |
Beluso |
Número de portas: |
1x1 |
Trava: |
Acima |
Taxa de dados: |
100base-t |
PoE: |
Não |
Opção LED: |
sem |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
0 ° C a +70 ° C. |
P/N: |
LPJ2011CNL |
Amostras: |
Disponível gratuitamente |
Arquivo: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo de vida: |
Mais de 20 anos |
Marcas Compatíveis: |
Beluso |
Número de portas: |
1x1 |
Trava: |
Acima |
Taxa de dados: |
100base-t |
PoE: |
Não |
Opção LED: |
sem |
EMI Tabs: |
Com |
Tipo de montagem: |
Tht |
Tipo de solda: |
Aceno |
Faixa de temperatura operacional: |
0 ° C a +70 ° C. |

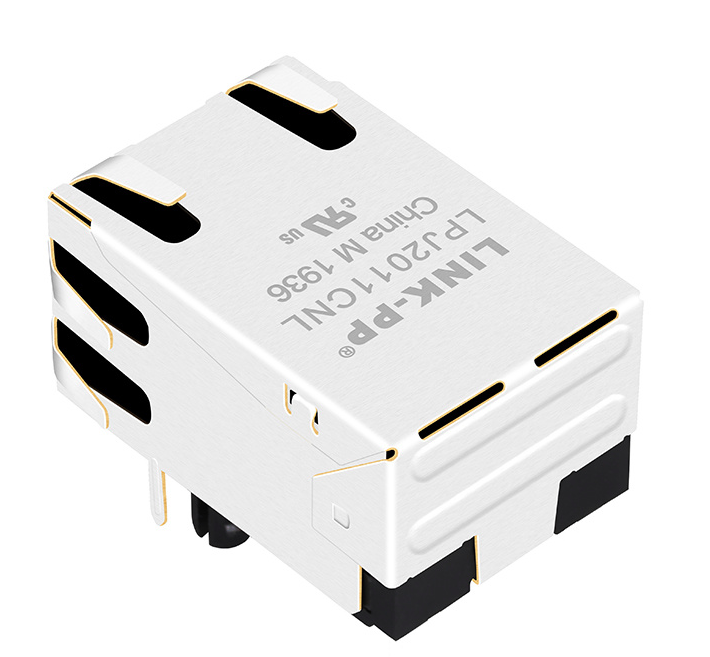

O LPJ2011CNL da LINK-PP é um conector RJ45 premium blindado de 8 pinos com magnetismo integrado (ICM) projetado para redes Ethernet 10/100 Base-T padrão. Apresentando uma configuração de porta 1x1 padrão, um design tab-up e montagem com tecnologia Through-Hole (THT), este MagJack foi projetado para otimizar o espaço do PCB, ao mesmo tempo que fornece excelente blindagem EMI e integridade de sinal.
Totalmente compatível com os padrões IEEE 802.3, RoHS, UL e REACH, o LPJ2011CNL é uma solução de conectividade altamente confiável amplamente implantada em PCs industriais, automação residencial inteligente e eletrônicos de consumo.
| Parâmetro | Especificação |
|---|---|
| Relação de giros (±2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Indutância | 350 μH mínimo a 100 kHz, 0,1 V, 8 mA |
| Perda de inserção | -1,0 dB Máx. (0,1–100 MHz) |
| Perda de retorno | 1–30 MHz: -20 dB Mín30–60 MHz: -15 dB Mín60–80 MHz: -10 dB Mínimo |
| Conversa cruzada | 1–30 MHz: -20 dB Mín30–60 MHz: -15 dB Mín60–100 MHz: -30 dB Mínimo |
| Rejeição de modo comum (CMR) | -30 dB mínimo (1–100 MHz) |
| Tensão de isolamento (Hi-Pot) | 1500 VAC RMS por 60 segundos mínimos |
| Temperatura operacional | 0°C a +70°C |
| Padrão Ethernet | 10BASE-T / 100BASE-TX |
| Integração Magnética | Magnética LAN Integrada |
Se o seu projeto requer uma interface Ethernet compacta e confiável, o LPJ2011CNL RJ45 MagJack é uma opção perfeita. Seu magnetismo integrado ajuda a simplificar o design da PCB, ao mesmo tempo que oferece suporte à integridade do sinal para aplicações 10/100 Base-T. O formato tab-up o torna adequado para layouts onde a orientação da porta é importante, e o design sem LED mantém o módulo simples para produtos que não exigem indicação visual de link/atividade.
Este modelo também é uma escolha prática para compradores que procuram um conector RJ45 10/100 Base-T compatível pino a pino que possa suportar estratégias de substituição, reprojeto ou aquisição de várias fontes.
Graças à sua blindagem robusta e pegada padrão, o LPJ2011CNL é altamente versátil. As aplicações comuns incluem:
Se você está procurando umConector magnético RJ45 10/100 Base-T confiável com orientação de aba para cima, sem LED e construção de furo passante blindado, oLPJ2011CNLé uma escolha eficiente para seu próximo projeto Ethernet.
Não. O LPJ2011CNL foi projetado para10/100 Base-Taplicativos, não Gigabit Ethernet.
Não. Este modelo é umsem LEDversão.
Não. O LPJ2011CNL é umnão PoEConector magnético RJ45.
Ele usatecnologia de furo passante (THT)para montagem em PCB.
O magnetismo integrado ajuda a simplificar o design da PCB, melhorar o manuseio do sinal Ethernet e reduzir o número de componentes externos necessários.
