Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: LPJxxxxxxx
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: OEM Price
Detalhes da embalagem: Tray Package: 50 PCes em 1 bandeja, 24tray em 1 caixa, que é 32*30*31, 8,5 QUILOGRAMAS (1200pcs) de
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000000/Month
Original: |
JGL-0001NL |
Equivalente: |
LPJxxxxxxx |
Ethernet Aplly: |
Base-T 1000 |
Amostras: |
Disponível livre |
Arquivo: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo de vida: |
Mais do que 20Years |
Original: |
JGL-0001NL |
Equivalente: |
LPJxxxxxxx |
Ethernet Aplly: |
Base-T 1000 |
Amostras: |
Disponível livre |
Arquivo: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo de vida: |
Mais do que 20Years |

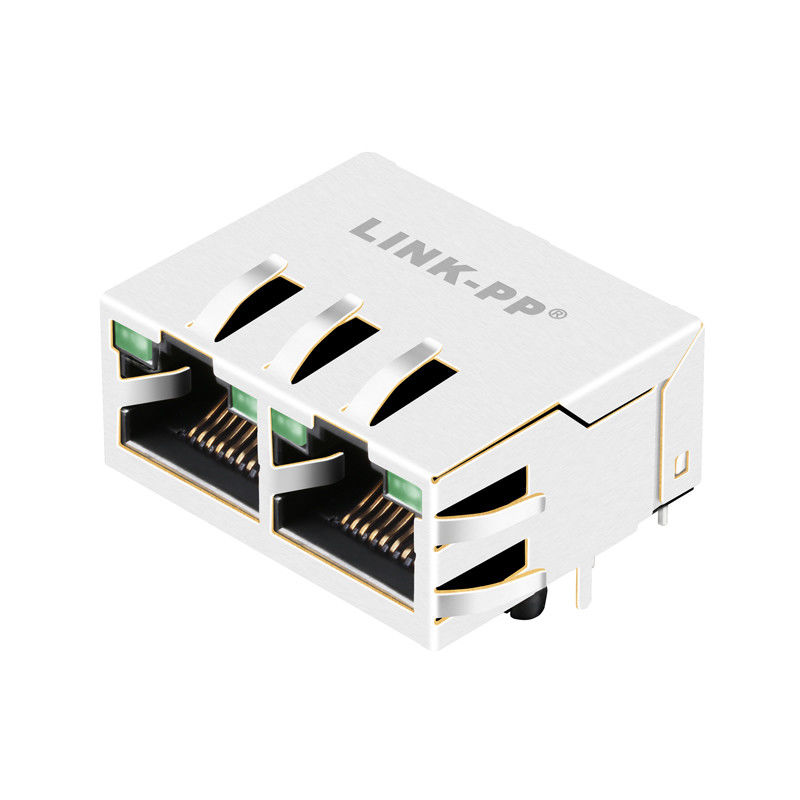

O JGL-0001NL apoia a base-T da velocidade 100/1000, ele pode ser usado à aplicação de apoio, tal como o Smart Home, o sistema de vigilância, o cubo e os interruptores.
| Número da peça de LINK-PP | LPJXxxxxxx |
| Número da peça do pulso | JGL-0001NL |
| Estado da parte | Ativo |
| Velocidade | 1000 BASE-T |
| Tipo do conector | Jack |
| Número de posições/contatos | 12p8c (RJ45, ethernet) |
| Núcleos pelo porto | 8 |
| Opção do diodo emissor de luz | GREEN/GREEN |
| Trava | Tab Up |
| Número de portos | PORTO 1X2 |
| Ângulo da montagem do PWB | ENTRADA DO LADO |
| Protetor EMI Tabs | COM |
| AVALIAÇÃO DO PONTO DE ENTRADA | NON-POE |
| Temperatura | 0 a 70℃ |
| CHAPEAMENTO DE ACOPLAMENTO DA ÁREA DO CONTATO | OURO 50 U” |
| ALTURA MILÍMETRO DO PACOTE | 11,30 |
| COMPRIMENTO MILÍMETRO DO PACOTE | 26,06 |
| LARGURA MILÍMETRO DO PACOTE | 34,65 |
Especificação mecânica doconector do porto RJ45do perfil baixo 1x2 de JGL-0001NL:
Diagrama esquemático elétrico magnético de JGL-0001NL 1000 BASE-T Jack:
Descrição de JGL-0001NL RJ45 Magjack:
Características e benefícios de JGL-0001NL:
Temperatura da solda da onda do pico de RoHS que avalia 260°C
Baixa altura e pegada pequena para minimizar o espaço da placa
Sumário de desempenho elétrico de JGL-0001NL:
Especificação de IEEE 802,3 das reuniões
350µH OCL mínimo com a polarização 8mA atual
Elevado desempenho para a supressão máxima do IEM
Número da peça similar de JGL-0001NL Rj45 Magjack:
| JGL-0001NL | JKM-0200NL | JK0-0229NL |
| JK0-8001NL | JGL-0001NL | J1V-U2100NL |
