0826-1L1T-57-F 10/100BASE-T PoE Porta Única RJ45 MagJack Aba Para Cima Com LED G/GY

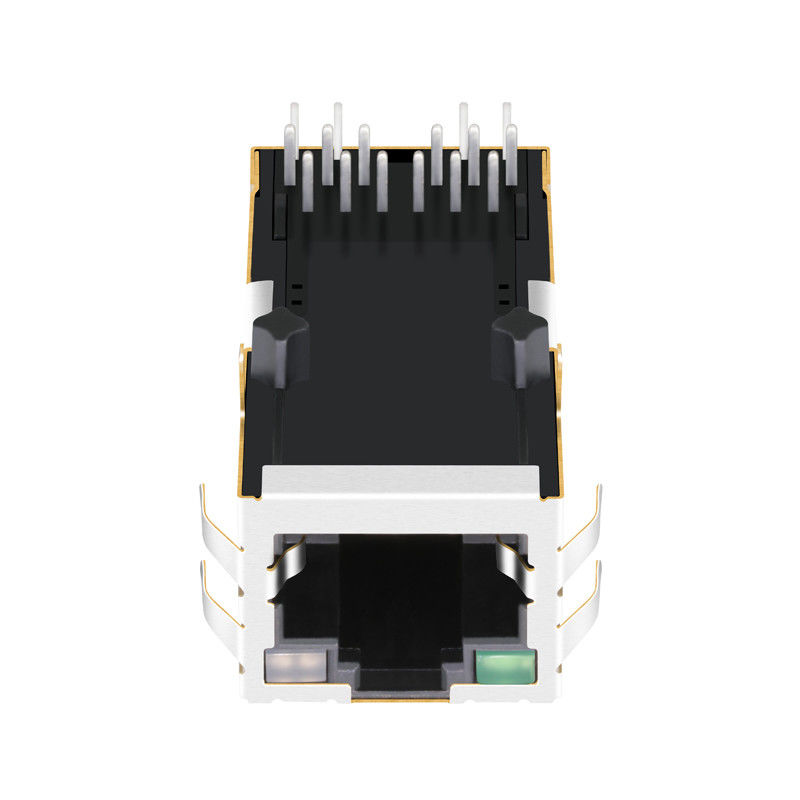

MagJack de porta única 10/100Base-T com 30W PoE+ Visão geral

0826-1L1T-57-F Ficha técnica

Principais destaques arquitetônicos e elétricos

• Certificado IEEE 802.3at PoE+ (30W): O magnetismo interno suporta atéCorrente contínua contínua de 600mA(pico de 720 mA) em dois pares sem saturação do núcleo magnético, preservando a integridade do sinal de 100 Mbps sob carga total de energia.
• Barreira de isolamento galvânico: EntregaMínimo de 1500 Vrmstensão dielétrica suportável (DWV) entre os circuitos do lado PHY e do lado do cabo para segurança do equipamento em nível de sistema.
• Supressão abrangente de EMI: Indutâncias internas de alta permeabilidade combinadas com guias de aterramento multidedos atenuam o ruído de modo comum irradiado e conduzido em todo o espectro de 1–100 MHz.
• Robustez mecânica através do furo: As pontas de solda através do orifício fornecem retenção superior contra tensões pesadas de acoplamento/desacoplamento de cabos em comparação com alternativas de montagem em superfície.

0826-1L1T-57-F RJ45 esquemático, pinagem e pegada de PCB

1. Arquitetura esquemática interna (circuito PoE+)

Dentro do 0826-1L1T-57-F, pares diferenciais para 10/100Base-TX (pinos 1/2 para TX, pinos 3/6 para RX) são roteados através de transformadores de isolamento 1:1 e bobinas de modo comum. As derivações centrais dos transformadores do lado do cabo conectam-se diretamente aos barramentos de alimentação PoE+ dedicados:

2. Práticas recomendadas de layout e pegada de PCB

• Traços de alta corrente PoE+: Os pinos conectados aos diodos de retificação PoE e ao estágio do conversor CC/CC devem suportar correntes contínuas de até600–720mA. Rota com larguras de rastreamento≥ 30 mil (1 onça de cobre) .
• Barreira de isolamento de alta tensão: Mantenha todas as camadas internas e externas subjacentes da PCB livres de terra e cobre de alimentação (Copper Keep-Out) diretamente abaixo da região do transformador para preservar o1500 Vrmsbarreira galvânica física.
• Aterramento do chassi: Certifique-se de que os dois postes de aterramento do lado da blindagem sejam soldados diretamente ao aterramento do chassi (GND_CHASSIS), separados do aterramento digital (GND_DIGITAL) por um centelhador de alta tensão ou capacitor de desacoplamento.

Perguntas frequentes sobre 0826-1L1T-57-F PoE MagJack

Q1: O 0826-1L1T-57-F pode ser usado em câmeras de segurança externas?

UM: Embora classificado para0°C a +70°C, as instalações externas devem levar em conta a carga solar e a dissipação de calor interna do circuito PoE de 30W. Se as temperaturas internas do gabinete correrem o risco de exceder +70°C, os engenheiros de hardware devem atualizar para o irmão de nível industrial0826-1X1T-57-F (-40°C a +85°C).

P2: Qual é a tensão direta e a configuração do inversor para os LEDs G/GY?

UM: O LED esquerdo é um diodo verde de cor única (normalmente queda direta de 2,1 V – 2,2 V a 20 mA). O LED direito é um diodo verde/amarelo de duas cores conectado em antiparalelo ou cátodo comum, dependendo da sub-revisão; a corrente do inversor deve ser limitada a 10mA–20mA por meio de resistores em série dos GPIOs PHY ou SoC.

Q3: Como este MagJack evita a saturação do núcleo magnético em 30W PoE+?

UM: O magnetismo convencional satura quando altas correntes CC passam pelos enrolamentos diferenciais. O 0826-1L1T-57-F usa derivações centrais de alta corrente com núcleos de ferrite de alta saturação testados para manter≥350 µH OCL mesmo com uma polarização DC de 8mA sobreposta a correntes PoE contínuas, garantindo zero quedas de link.
