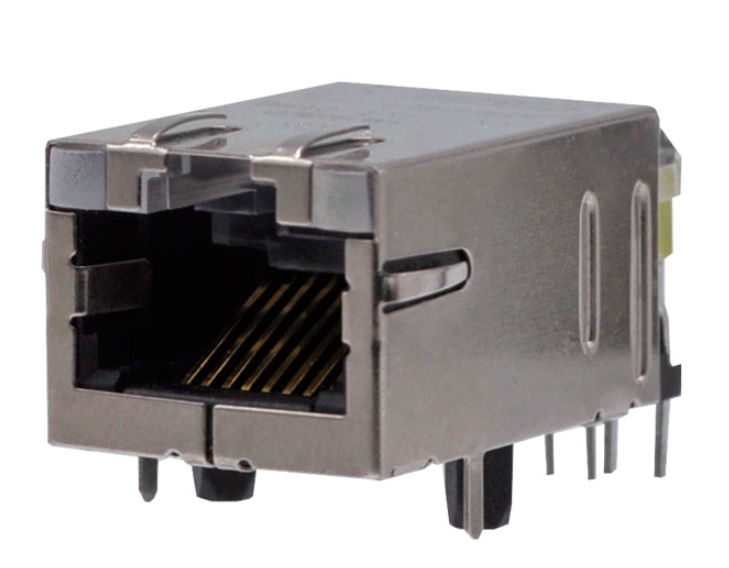

08B1-1X1T-06-F Módulo de conector integrado RJ45 10/100BASE-T MagJack

08B1-1X1T-06-F RJ45 Módulo de conector integrado com suporte 10/100BASE-T, isolamento de 1500Vrms, magnéticos integrados, orientação Tab-Up, montagem através de buracos,e conformidade RoHS para aplicações Ethernet industriais.

Visão geral do produto

O 08B1-1X1T-06-F é um módulo de conector integrado RJ45 de porta única (1x1) altamente confiável (ICM) projetado para aplicações de rede 10/100BASE-T.Engenharia com magnéticos integrados para economizar espaço em PCB e reduzir EMI, este MagJack possui um perfil de altura padrão, configuração de porta Tab-Up e proteção EMI robusta.É projetado para instalação através do monte de buraco (THT) e é testado minuciosamente para cumprir com a IEEE 802.3 requisitos de isolamento, tornando-o uma escolha ideal para telecomunicações, redes industriais e eletrónica de consumo.

Características principais do 08B1-1X1T-06-F

• Módulo de conector integrado RJ45 de porta única (ICM)
• Suporta Ethernet IEEE 802.3 10BASE-T e 100BASE-TX
• Transformadores de isolamento integrados e filtros de modo comum
• Configuração de porta 1x1
• Orientação da porta Tab-Up
• Sem indicadores LED
• Instalação de PCBs através de buracos
• Tensão de isolamento de 1500 Vrms
• Excelente desempenho de supressão de EMI
• Compatível com a RoHS
• Componente reconhecido pela UL
• Cavidade de tomada conforme com a Parte 68 da FCC
• Temperatura de funcionamento: 0°C a +70°C

Performance elétrica

O 08B1-1X1T-06-F é projetado para satisfazer os requisitos de integridade do sinal Fast Ethernet.

1Características do transformador

2. Perda de inserção

Baixa perda de inserção ajuda a preservar a força do sinal em todas as ligações Ethernet, garantindo um desempenho estável da rede.

3. Retorno de Perda

O desempenho da perda de retorno minimiza os reflexos do sinal e melhora a confiabilidade da comunicação.

4. Desempenho de transmissão (TX-RX)

5Rejeição de modo comum (CMR)

Os magnéticos integrados proporcionam até 70 dB de supressão de ruído de modo comum, ajudando a manter a integridade do sinal, reduzindo as emissões de EMI,e melhorar a confiabilidade da Ethernet em aplicações de redes industriais e embutidas.

08B1-1X1T-06-F RJ45 Desenho do conector

Especificações mecânicas e materiais

Projetado para durabilidade e conexões elétricas estáveis, o 08B1-1X1T-06-F utiliza materiais premium construídos para suportar processos de fabricação padrão.

Habitação

• PBT termoplástico de alta temperatura
• Classificação UL94V-0 de ignição

Revestimento de contacto

• Revestimento de ouro duro de 15 micro polegadas
• Aumento da resistência à corrosão
• Melhoria da fiabilidade dos contatos

Pins

• Fios de cobre revestidos de estanho
• Diâmetro: 0,018 polegadas

Escudo

• Construção de liga de cobre
• Revestimento pré-treinado de níquel
• Conduções de aterragem submergidas em solda

Estes materiais proporcionam durabilidade a longo prazo e desempenho elétrico estável em ambientes operacionais exigentes.

Conformidade e certificações

O 08B1-1X1T-06-F cumpre os principais requisitos da indústria:

• Padrões Ethernet IEEE 802.3
• Conformidade ambiental com a RoHS
• FCC Parte 68 Subparte F
• Componente reconhecido pela UL
• Certificação cURus
• Requisito de isolamento de 1500 Vrms

Números de ficheiros UL:

• E196366
• E169987

Estas certificações ajudam a simplificar as aprovações de produtos e a garantir a compatibilidade da implantação global.

Perguntas Frequentes

1O 08B1-1X1T-06-F é adequado para Gigabit Ethernet?

Não. Este ICM foi projetado especificamente para aplicações 10BASE-T e 100BASE-TX Fast Ethernet. Gigabit Ethernet requer uma arquitetura magnética diferente que suporta operação 1000BASE-T.

2O 08B1-1X1T-06-F suporta PoE?

Não, esta versão é classificada como um ICM RJ45 não-PoE.

3Que tensão de isolamento fornece o módulo?

Os magnéticos integrados fornecem isolamento de 1500 Vrms, atendendo aos requisitos de isolamento IEEE 802.3.

4Os LEDs estão incluídos?

Não. O 08B1-1X1T-06-F é uma configuração sem LED concebida para aplicações em que não é necessária a indicação de estado externo.

5Que estilo de montagem é utilizado?

O conector usa montagem através de um buraco para uma retenção mecânica robusta e confiabilidade da junção de solda.
