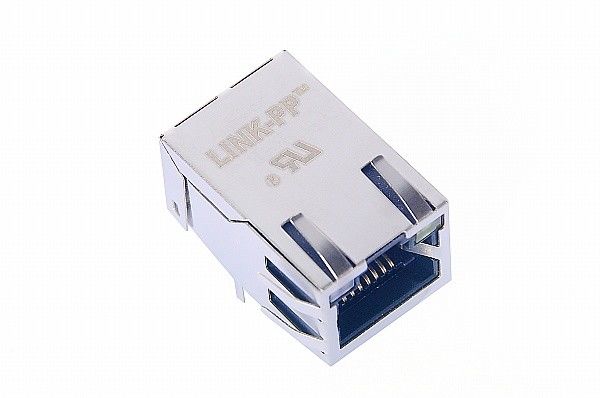

1X1 RoHS RJ45 MagJack Tab Up 0826-1X1T-57-F Bel Magnetics

Detalhes do produto

Lugar de origem: China

Marca: LINK-PP

Certificação: UL,ROHS,Reach,ISO

Número do modelo: 0826-1X1T-57-F

Termos do pagamento & do transporte

Quantidade de ordem mínima: 50/500/1000

Preço: Supportive

Detalhes da embalagem: Caixa

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 4600K.PCS/Month

Obtenha o melhor preço
Destacar:

0826-1X1T-57-F

,

RJ45 PoE MagJack

,

1X1 Bel Magnetics

Estatuto da parte:
Atividade
Tipo de conector:
Módulos de conectores integrados (ICM)
Número de portos:
1
Número de linhas:
1
Aplicações:
10/100 de base-T, AutoMDIX
Tipo de montagem:
Através do Buraco
orientação:
Ângulo de 90° (Direita)
Rescisão:
Soldagem
Cor LED:
Verde, Laranja - Amarelo
Proteção:
Dedo blindado, EMI
Direção da Aba:
Para cima.
Temperatura de funcionamento:
0°C ~ 70°C
Material de contacto:
Ligação de cobre
Contacto Terminado:
Ouro
Material do escudo:
Ligação de cobre
Materiais para a habitação:
Polyamida (PA), Nylon
Estatuto da parte:
Atividade
Tipo de conector:
Módulos de conectores integrados (ICM)
Número de portos:
1
Número de linhas:
1
Aplicações:
10/100 de base-T, AutoMDIX
Tipo de montagem:
Através do Buraco
orientação:
Ângulo de 90° (Direita)
Rescisão:
Soldagem
Cor LED:
Verde, Laranja - Amarelo
Proteção:
Dedo blindado, EMI
Direção da Aba:
Para cima.
Temperatura de funcionamento:
0°C ~ 70°C
Material de contacto:
Ligação de cobre
Contacto Terminado:
Ouro
Material do escudo:
Ligação de cobre
Materiais para a habitação:
Polyamida (PA), Nylon
1X1 RoHS RJ45 MagJack Tab Up 0826-1X1T-57-F Bel Magnetics

0826-1X1T-57-F RJ45 MagJack Visão geral:



1Características principais: 1) Conector RJ45 com transformador integrado
  2)Potência por Ethernet 15W
  3)350 μH MIN.OCLO sistema de registo de emissões deve ser configurado de forma a permitir que os dados sejam transmitidos de forma simultânea.
  4) Conforme a norma IEEE 802.3
  5)Intervalo de temperatura de funcionamento de 0° a +70° C
  6)Compatível com a RoHS, solda = 260°C durante 10 segundos

2.Aplicações de equipamento de rede: 1)Armazenamento
  2)Interruptores
  3)Roteadores
  4)Servidores
  5)Estações de trabalho
  6) Placas-mãe
3Especificações mecânicas:
1) Configuração da porta 1x1
2) Escudo - Sim, sim.
3) Dedo EMI - Sim, sim.
4) Método de terminação Soldagem
5) Orientação do fecho Padrão - Prenda
6) comprimento da cauda do PCB 30,50 ± 0,50 mm
7) Pré-carregado - Sim, sim.
8) Tipo de terminação do contacto Através do Buraco
9) Estilo do conector Módulos de conectores integrados
10)Cor LED esquerda Verde laranja
11) Cor LED direita Amarelo
12) Temperatura de funcionamento ()) 0 - 70°C
4Normas do sector:
1) Conformidade RoHS/ELV Compatível com o RoHS, compatível com o ELV
2) Processos de solda sem chumbo Soldagem por ondas com capacidade para 260 °C
3) Histórico de conformidade RoHS/ELV Sempre foi compatível com a RoHS





Linha de produção de ICM LINK-PP:

A LINK-PP fornece módulos de conectores integrados (ICM) que incorporam soluções de filtragem Ethernet em conectores RJ45.Sua linha de produtos apresenta várias opções RJ45 MagJack e opções mecânicas, incluindo plug tab para cima / para baixo, com ou sem LEDs, e configurações bicolores. As configurações multi-portes 2x1/ 2x4/ 2x6 / 2x8 com combinações de portas RJ45 e USB.Estes conectores são flexíveis para atender a vários requisitos de projeto e desempenhoCom décadas de experiência, a LINK-PP fornece soluções fiáveis e de alta qualidade para aplicações de infraestruturas de comunicações e redes modernas.



1X1 RoHS RJ45 MagJack Tab Up 0826-1X1T-57-F Bel Magnetics 0



Equipamento de ensaio LINK-PP:



1. Analisador ROHS



1X1 RoHS RJ45 MagJack Tab Up 0826-1X1T-57-F Bel Magnetics 11X1 RoHS RJ45 MagJack Tab Up 0826-1X1T-57-F Bel Magnetics 2



2. Teste de EMI



1X1 RoHS RJ45 MagJack Tab Up 0826-1X1T-57-F Bel Magnetics 3



3. TESTES HIPOT



1X1 RoHS RJ45 MagJack Tab Up 0826-1X1T-57-F Bel Magnetics 4



4Teste de Transformadores Automáticos



1X1 RoHS RJ45 MagJack Tab Up 0826-1X1T-57-F Bel Magnetics 5
