Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: 7090-37R-LF1
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Fabricante: |
LINK-PP |
Categoria de produto: |
Áudio & sinal dos transformadores |
Tipo: |
LINK-PP |
Escala de frequência: |
500 quilohertz a 100 megahertz |
Tensão do isolamento: |
1500 VAC |
Estilo da terminação: |
SMD/SMT |
Tipo: |
10/100 de transformador da base-T |
Pacote: |
12,95 milímetros x 7,11 milímetros x 5,33 milímetros |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Fabricante: |
LINK-PP |
Categoria de produto: |
Áudio & sinal dos transformadores |
Tipo: |
LINK-PP |
Escala de frequência: |
500 quilohertz a 100 megahertz |
Tensão do isolamento: |
1500 VAC |
Estilo da terminação: |
SMD/SMT |
Tipo: |
10/100 de transformador da base-T |
Pacote: |
12,95 milímetros x 7,11 milímetros x 5,33 milímetros |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Detalhes rápidos
transformador do Lan do porto 1.Single
2.ColiStructure: Toroidal
transformador 3.1000base-t
4.SMD, 16 pinos
Ethernet do porto do Lan 1 dos módulos 350uH do transformador de 7090-37R-LF1 10/100Base-T
Descrição:
Ethernet do porto do Lan 1 dos módulos 350uH do transformador de 7090-37R-LF1 10/100Base-T
10/100Base-Tx
Lan de 10/100M
10/100 de velocidade do Internet
10/100 de ethernet
conector do Lan Rj-45 dos ethernet 10/100Base-T
rede 10/100Base-T
10/100 de transformador
| Aplicação | ETHERNET do LAN (ponto de entrada de PoE&NON) |
| AutomDX | SIM |
| Comentário | RoHS LP1188NL complacente |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Construção | MOLDE DE TRANSFERÊNCIA |
| Núcleos pelo porto | 4 |
| Número de portos | Único |
| PWB | NENHUM PWB |
| Pacote | SMT |
| Altura do pacote (polegadas) | 0,225 ou outro |
| Altura do pacote (milímetro) | 5,715 ou outro |
| Comprimento do pacote (polegadas) | 1,12 ou outro |
| Comprimento do pacote (milímetro) | 28,448 ou outro |
| Largura do pacote (polegadas) | 0,63 ou outro |
| Largura do pacote (milímetro) | 16,002 ou outro |
| RoHS complacente | YES-RoHS-6 |
| Velocidade | 10/100/1000BASE-TX |
| Temperatura | 0 A 70/-40 a +85 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |

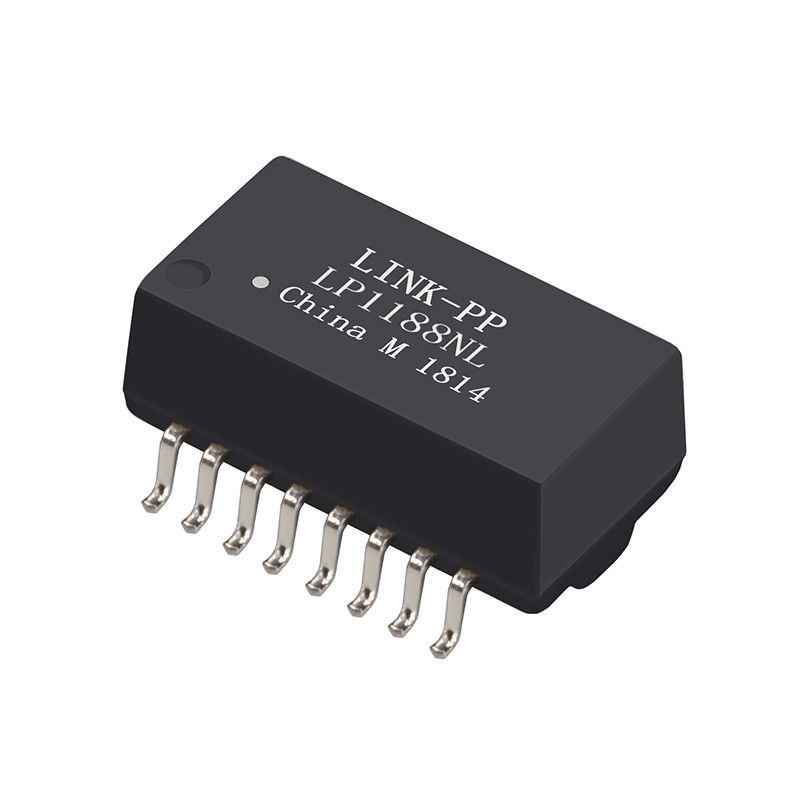

| P/N principal | 7090-37R-LF1 = > artigo produtivo maciço de LP1188NL |
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: minuto 1500Vrms
|
