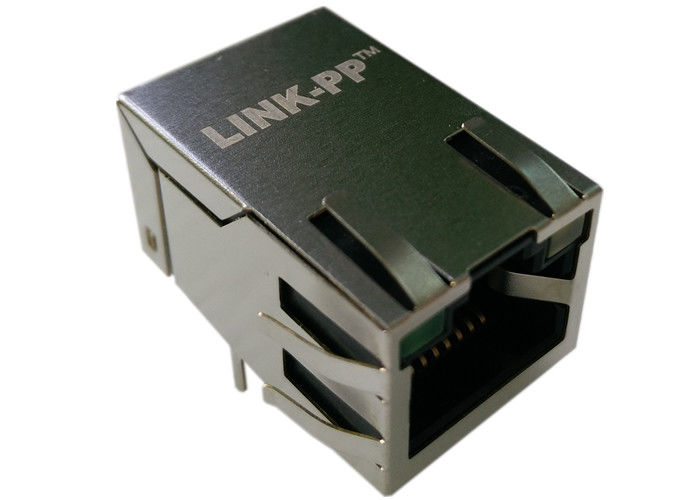

JP011821UNL 1×1 RJ45 PulseJack com 1CT:1CT 100Base-TX Magnetics

JP011821UNL PulseJack Tab-UP RJ45 com magnetismo integrado 1:1, 100Base-TX, isolamento de 2250 VDC, LEDs; montagem through-hole.

JP011821UNL Captura rápida

• Número da peça: JP011821UNL (EOL observado na listagem de origem)
• Fator de forma: RJ45 de entrada lateral 1x1 (tab-UP) com magnetismo integrado (1CT:1CT)
• Uso principal: NICs 100Base-TX (Fast Ethernet), dispositivos embarcados, roteadores/switches que necessitam de transformador integrado e LEDs de status.
• Classificação de isolamento: ; o teste de hipot listado é (datasheet) — Hipot 1500 Vrms @60 Hz por 1 min.
• Montagem: Through-Hole (THT) — retenção mecânica forte, compatível com soldagem por onda.
• Faixa de temperatura: (grau comercial). (operacional).
• RoHS: Sim.
• Status: EOL (etiqueta de origem: EOL - CONN,RJ45,1X1,100D,1:1,TU NPB).

Principais características do RJ45 PulseJack 1x1 Tab-UP

• Magnetismo true 1CT:1CT integrado — simplifica a lista de materiais (BOM) e reduz a área da placa em comparação com magnetismo discreto.
• Alto isolamento (especificação de 2250 VDC) para isolamento de linha robusto e margem de segurança.
• LEDs bi-color / dual (esquerda/direita) para diagnóstico de link/atividade (notação G_O/Y indica verde/laranja bi-color + amarelo).
• Fingers de EMI fornecidos para melhor aterramento do blindagem quando o chassi/blindagem aterrada é usado.
• Projetado para 100Base-TX — perda de inserção, perda de retorno e crosstalk otimizados em torno de 1–100 MHz.
• Montagem through-hole e carcaça UL94V-0 para confiabilidade e fabricabilidade.

Especificações do JP011821UNL 100Base-TX Magjack

Datasheet JP011821UNL

1. Datasheet Mecânicas JP011821UNL

2. Datasheet Layout de PCB JP011821UNL

3. Datasheet Esquemas Elétricos JP011821UNL

Materiais, Conformidade e Especificações Ambientais

• Blindagem: Latão com banho de níquel de 10–20 μin sobre latão — boa condutividade e proteção contra corrosão.
• Contatos: Bronze fosforoso com subcamada de níquel + ouro seletivo (15 μin) na área de acoplamento — garante baixa resistência de contato e acoplamento durável.
• Carcaça: Termoplástico classificado UL94V-0 para desempenho de inflamabilidade.
• Temp. operacional: 0°C a 70°C — adequado para equipamentos de grau comercial, mas não para ambientes industriais severos (-40°C).
• MSL = 1: não é necessário pré-aquecimento especial antes da refusão/montagem.

Notas de design e integração de PCB para RJ45 com Magnetismo

• Footprint e mecânica: Pinos THT fornecem fixação mecânica forte — confirme os recortes da placa e a área livre para folga de entrada superior.
• Aterramento da blindagem: Use os pads dos fingers de EMI e múltiplos vias de aterramento para o terra da PCB para explorar totalmente a blindagem para controle de EMI. Roteie um caminho de baixa impedância para o chassi, se necessário.
• Magnetismo: O magnetismo interno 1CT:1CT elimina a necessidade de transformadores externos — verifique ainda assim o casamento do lado do PHY e os requisitos de choke de modo comum para o seu PHY.
• LEDs: Os pinos de LED E/D usam opções bi-color / cor única (G_O/Y). Verifique o pinout para a colocação de resistores ou os requisitos de acionamento de LED na placa — alguns designs incluem resistores em série na placa, outros esperam que sejam externos.
• Soldagem térmica / por onda: A construção THT tolera soldagem por onda e fluxos de reflow padrão (verifique as recomendações do fabricante).

FAQs sobre JP011821UNL RJ45 PulseJack

Q1 — O JP011821UNL é blindado?

Placas embarcadas, NICs, roteadores, equipamentos de rede de consumo que requerem magnetismo integrado e indicadores LED. Sim. O produto usa uma blindagem de latão com banho de níquel (10–20 μin Ni sobre latão) e inclui fingers de EMI para aterramento do chassi.

Q2 — O JP011821UNL inclui magnetismo?

Placas embarcadas, NICs, roteadores, equipamentos de rede de consumo que requerem magnetismo integrado e indicadores LED. Sim. Ele contém magnetismo integrado 1CT:1CT (TX e RX 1CT:1), eliminando a necessidade de um transformador LAN externo para designs 10/100Base-TX padrão.

Q3 — Quais velocidades Ethernet ele suporta?

Placas embarcadas, NICs, roteadores, equipamentos de rede de consumo que requerem magnetismo integrado e indicadores LED. Projetado para 100Base-TX (10/100 Mbps). Não é especificado para operação Gigabit — valide antes de usar em 1000Base-T.

Q4 — Qual é a classificação de isolamento / hipot?

Placas embarcadas, NICs, roteadores, equipamentos de rede de consumo que requerem magnetismo integrado e indicadores LED.2250 VDC; o teste de hipot listado é 1500 Vrms @60Hz por 1 minuto.Q8 — O JP011821UNL ainda está em produção?

R:

Placas embarcadas, NICs, roteadores, equipamentos de rede de consumo que requerem magnetismo integrado e indicadores LED.G_O / Y (verde/laranja bi-color em um lado, amarelo no outro). Verifique o pinout e a colocação de resistores em série em seu esquema.Q6 — Qual é a faixa de temperatura operacional?

R:

Placas embarcadas, NICs, roteadores, equipamentos de rede de consumo que requerem magnetismo integrado e indicadores LED. (grau comercial).Q7 — Este componente é compatível com RoHS e qual é o MSL?

R:

Placas embarcadas, NICs, roteadores, equipamentos de rede de consumo que requerem magnetismo integrado e indicadores LED.MSL = 1.Q8 — O JP011821UNL ainda está em produção?

R:

Placas embarcadas, NICs, roteadores, equipamentos de rede de consumo que requerem magnetismo integrado e indicadores LED.EOL (fim de vida) na listagem da peça. Se você depende de longos ciclos de produção, qualifique um LPJ2011KONL alternativo precocemente.Q9 — Quais são os casos de uso típicos do

JP011821UNL Magjack?R:

Placas embarcadas, NICs, roteadores, equipamentos de rede de consumo que requerem magnetismo integrado e indicadores LED.
