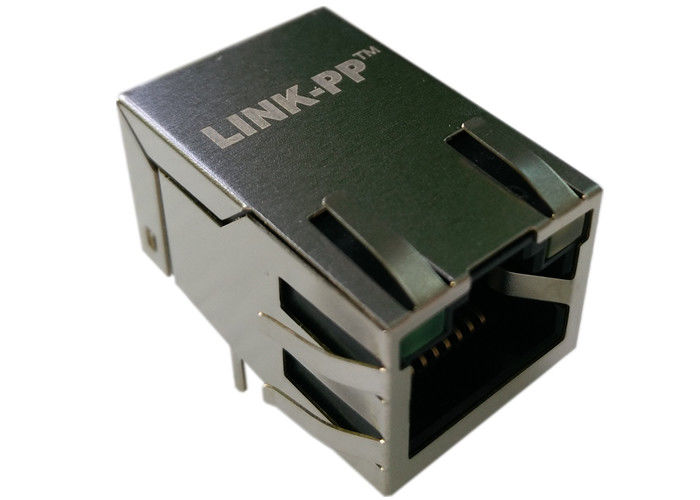

JP011821UNL 1×1 RJ45 PulseJack com 1CT:1CT 100Base-TX Magnetics

JP011821UNL PulseJack Tab-UP RJ45 com magnéticos integrados 1:1, isolamento 100Base-TX, 2250 VDC, LEDs; montagem através de um buraco.

JP011821UNL RJ45 PulseJack Snapshot rápido

• Número da peça:JP011821UNL (EOL mencionado na lista de fontes)
• Fator de forma:1 × 1 entrada lateral (tab-UP) RJ45 com magnéticos integrados (1CT:1CT)
• Utilização primária:NICs 100Base-TX (Fast Ethernet), dispositivos incorporados, roteadores/interruptores que necessitem de transformadores integrados e LEDs de estado.
• Classificação de isolamento: 2250 VDC(folha de dados) Hipot 1500 Vrs @ 60 Hz durante 1 min.
• Instalação:Through-Hole (THT) ️ forte retenção mecânica, compatível com soldagem por ondas.
• Intervalo de temperatura: 0°C a +70°C(operando).
• RoHS:- Sim, sim, sim.
• Status:EOL (etiqueta da fonte:EOL - CONN,RJ45,1X1,100D,1:1TU NPB)).

Características principais do 1x1 Tab-UP RJ45 PulseJack

• Magnéticos verdadeiros integrados 1CT:1CT- simplifica a BOM e reduz a área da placa em comparação com os magnéticos discretos.
• Alto isolamento(2250 VDC) para isolamento robusto da linha e margem de segurança.
• Bicolor/dual LED (esquerda/direita)para diagnóstico de ligação/atividade (a notação G_O/Y indica bicolor verde/laranja + amarelo).
• Dedos de EMIDispõe de uma melhor aterragem do escudo quando se utiliza chassi/escudo aterrado.
• Projetado para 100Base-TXPerda de inserção, perda de retorno e transmissão cruzada otimizadas em torno de 1 ‰ 100 MHz.
• Instalação através de um buraco e caixa UL94V-0para a fiabilidade e a fabricação.

Especificações do JP011821UNL 100Base-TX Magjack

JP011821UNL Ficha de dados

1. JP011821UNL Fichas de dados Mecânicos

2. JP011821UNL Ficha de dados Layout PCB

3. JP011821UNL Ficha de dados Esquemas elétricos

Materiais, conformidade e especificações ambientais

• Escudo:Latão com 10 ∼20 μin de níquel sobre latão ∼ boa condutividade e proteção contra corrosão.
• Contactos:Bronze de fósforo com placa de níquel + ouro seletivo (15 μin) na área de acasalamento garante baixa resistência ao contato e acasalamento durável.
• Habitação:Classificado como termoplásticoUL94V-0para o desempenho de inflamabilidade.
• Temperatura de funcionamento:0°C a 70°C ° adequado para equipamento comercial, masNão, não.para ambientes industriais adversos (-40°C).
• MSL = 1:Não é necessário um cozimento especial antes do refluxo/montagem.

Nota de conceção e integração de PCB para RJ45 com magnéticos

• Impressão mecânica:Os pinos THT fornecem uma fixação mecânica forte
• Aterramento do escudo:Use pads de dedos EMI e vias de terra múltiplas para a terra do PCB para explorar plenamente o escudo para controle EMI. Roteie um caminho de baixa impedância para o chassi se necessário.
• Magnéticos:Magnéticos internos 1CT:1CT eliminam a necessidade de transformadores externos ainda verificam os requisitos de correspondência dos lados PHY e de estrangulamento de modo comum para o seu PHY.
• LEDs:Os pinos de LED L/R usam opções de duas cores / uma única cor (G_O/Y).Outros esperam que sejam externos..
• Soldagem térmica/onda:A construção do THT tolera a solda por ondas e os fluxos de refluxo normalizados (verifique as recomendações do fabricante).

Perguntas frequentes sobre JP011821UNL 100Base-TX RJ45 MagJack

Q1 JP011821UNL é protegido?

A:Sim, o produto utiliza um escudo de latão com revestimento de níquel (1020 μin Ni sobre latão) e inclui dedos EMI para aterramento do chassi.

Q2 ¢ O JP011821UNL inclui magnéticos?

A:Sim. Ele contém magnéticos integrados 1CT:1CT (TX e RX 1CT:1), eliminando a necessidade de um transformador LAN externo para projetos padrão 10/100Base-TX.

Q3 ️ Que velocidades de Ethernet é suportada?

A:Projetado para100Base-TX (10/100 Mbps). Não está especificado para operação Gigabit validar antes de usar em 1000Base-T.

Q4 Qual é a classificação de isolamento/hipotese?

A:O isolamento é especificado como:2250 VDCO teste hipotético listado é1500 Vrs @ 60 Hz durante 1 minuto.

Q5 ️ Que LEDs estão disponíveis e como são configurados?

A:LEDs esquerda/direita indicadas como:G_O / YVerifique o pin-out e a colocação da série de resistores no seu esquema.

Q6 Quais são as temperaturas de funcionamento?

A: 0°C a +70°C(de qualidade comercial).

Q7 Este equipamento é compatível com a RoHS e qual é a MSL?

A:Sim, compatível com a RoHS.MSL = 1.

Q8 JP011821UNL ainda está em produção?

A:Notas da fonteEOLSe você confiar em longas linhas de produção, qualifique um LPJ2011KONL alternativo mais cedo.

Q9 Quais são os casos de utilização típicos deJP011821UNL Magjack?

A:Placas integradas, NICs, roteadores, equipamentos de rede de consumo que requerem magnéticos integrados e indicadores LED.
