Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: SGS, UL,CE, ISO9001:2008,REACH
Número do modelo: HY931147C
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000/25K
Preço: $0.09-$1.85
Detalhes da embalagem: Tray Package: Caixa size/32*30*31cm, G.W. - carton/8.5kg, Qty-carton/1200pcs, SPQ/50pcs
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3000K/month
Especificações: |
HY931147C |
Aplicações: |
Ponto de entrada 10/100 |
Orientação: |
Entrada lateral (ângulo direito) |
Tipo de Jack: |
RJ45 |
Protegido/filtro: |
Sim |
Gênero: |
Fêmea |
modelo novo: |
LPJ0049GDNL |
Arquivo: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Especificações: |
HY931147C |
Aplicações: |
Ponto de entrada 10/100 |
Orientação: |
Entrada lateral (ângulo direito) |
Tipo de Jack: |
RJ45 |
Protegido/filtro: |
Sim |
Gênero: |
Fêmea |
modelo novo: |
LPJ0049GDNL |
Arquivo: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
poder do comprimento RJ45 Magjack de 1.21.3mm sobre ethernet.
aba-para baixo 2.1X1
3.Through jaque modular do furo RJ45
4.10/100 base-T
Descrição:

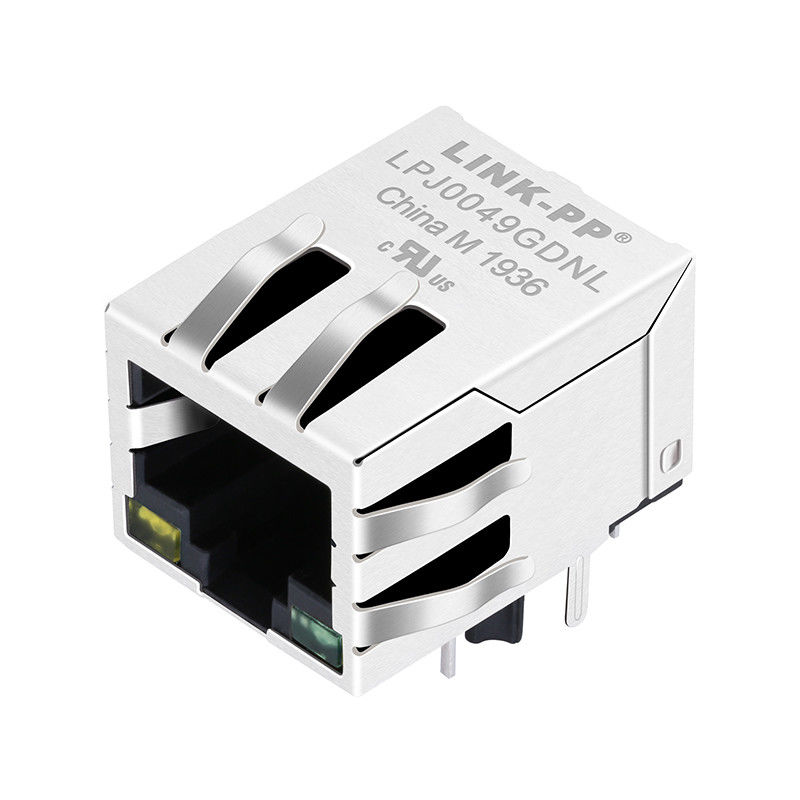

1X1 RJ45 Magjack com diodo emissor de luz, reunião IEEE 802.3af
| Únicos conectores portuários dos ethernet RJ45 com 10/100 diodo emissor de luz amarelo/verde integrado base-T do Magnetics & do ponto de entrada, Tab Down, RoHS | |
| Número da peça de LINK-PP | LPJ0049GDNL |
| Número da peça de Hanrun | HY931147C |
| Aplicação-Lan | ETHERNET (ponto de entrada) |
| AutomDX | SIM |
| Circuito do Bst | SIM |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Chapeamento de acoplamento da área do contato | ””/15u/30u” do OURO 6u |
| Núcleos pelo porto | 4 |
| Diodos | Com DIODOS |
| Opção do diodo emissor de luz | YELLOW/GREEN |
| Trava | ABA PARA BAIXO |
| Número de portos | 1X1 |
| PWB | FR4 |
| Ângulo da montagem do PWB | ENTRADA LATERAL |
| PWB que retém o cargo | CARGO DE T |
| Altura do pacote (polegadas) | 0,531 |
| Altura do pacote (milímetros) | 13,50 |
| Comprimento do pacote (polegadas) | 0,839 |
| Comprimento do pacote (milímetros) | 21,30 |
| Largura do pacote (polegadas) | 0,626 |
| Largura do pacote (milímetros) | 15,90 |
| Pin Type | SOLDA DE THT |
| RoHS complacente | YES-RoHS-5 COM LIGAÇÃO na ISENÇÃO da SOLDA |
| Busca | SIM |
| Protetor EMI Tabs | COM |
| Velocidade | 10/100 de BASE-T |
| Temperatura | 0 a 70℃ |
| Gerencie a relação RX | 1CT: 1CT |
| Gerencie a relação TX | 1CT: 1CT |
Tray Package: Caixa size/32*30*31cm, G.W. - carton/8.5kg, Qty-carton/1200pcs, SPQ/50pcs
1. Tipo de produto características:
1) Tipo = conector de produto
2) Jack Type = RJ45
3) Perfil = padrão
4) Orientação da montagem do PWB = entrada lateral da entrada (ângulo direito) /Top (vertical)
2. Acessório mecânico:
1) Jack Configuration = 1 x 1
3. Características elétricas:
1) Protegido = sim
4. A terminação relacionou características:
1) EMI Finger - inferior = sem
2) Método = solda da terminação
5. O corpo relacionou características:
1) Configuração portuária = único/multi
2) EMI Fingers - parte superior e lados = com sem
3) Orientação = padrão da trava - aferrolhe
4) Comprimento da cauda do PWB
6. O contato relacionou características:
1) Preloaded = sim
2) Tipo da terminação do contato = através montagem do furo/a de superfície
7. Abrigando características relacionadas:
1) Estilo = Jack do conector
8. Padrões do setor:
1) Conformidade de RoHS/ELV = RoHS complacente, ELV complacente
2) Solda sem chumbo dos processos = da onda da solda capaz a 240°C,
Solda capaz a 260°C, solda da onda da onda capaz a 265°C
3) A história da conformidade de RoHS/ELV = era sempre RoHS complacente
9. Marcação de identificação:
1) Cor esquerda do diodo emissor de luz (posição #1) = verde - resistor de 250 ohms
2) Cor direita do diodo emissor de luz (posição #2) = verde - resistor de 250 ohms
10. Condições para o uso:
1) Aplica-se a = placa de circuito impresso
2) Circunstâncias ambientais = escritório/locais
3) Temperatura de funcionamento (°C) = 0 - 70/-40 - +85
