Detalhes do produto
Lugar de origem: China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: HY911105A
Documento: LPJ0011FBNL.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 50/500/1000
Preço: Supportive
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 4600K.PCS/Month
produto: |
HY911105A |
Feito na china: |
- Não, não, não. |
Direção da Aba: |
Abaixo |
Compatível com RoHS: |
Sim |
Indicador LED: |
As cores LED podem ser selecionadas |
Amostras: |
Disponível gratuitamente |
produto: |
HY911105A |
Feito na china: |
- Não, não, não. |
Direção da Aba: |
Abaixo |
Compatível com RoHS: |
Sim |
Indicador LED: |
As cores LED podem ser selecionadas |
Amostras: |
Disponível gratuitamente |
O HY911105A é um conector RJ45 de porta única 10/100Base-T com magnetismo e LEDs integrados, amplamente utilizado em sistemas embarcados habilitados para Ethernet, controladores industriais e dispositivos de rede.
Com isolamento de transformador integrado e indicadores LED, o HY911105A ajuda a simplificar o projeto da PCB, reduzir o custo da BOM, e garantir o desempenho Ethernet compatível com IEEE 802.3.
✔ Adequado para produção em volume
✔ Amplamente disponível e fácil de obter
✔ Comumente usado como uma peça de design de referência drop-in
| Parâmetro | Especificação |
|---|---|
| Padrão Ethernet | IEEE 802.3 10/100Base-T |
| Número de Portas | 1 × RJ45 |
| Magnetismo | Integrado |
| Indicadores LED | Sim (Link / Atividade) |
| Tensão de Isolamento | ≥ 1500 Vrms |
| OCL | ≥ 350 µH @ 100 kHz, 8 mA |
| Tipo de Montagem | Através de furo |
| Orientação | Ângulo reto (entrada lateral) |
| Blindagem | Sim |
| Temperatura de Operação | 0°C a +70°C |
| Conformidade | RoHS |

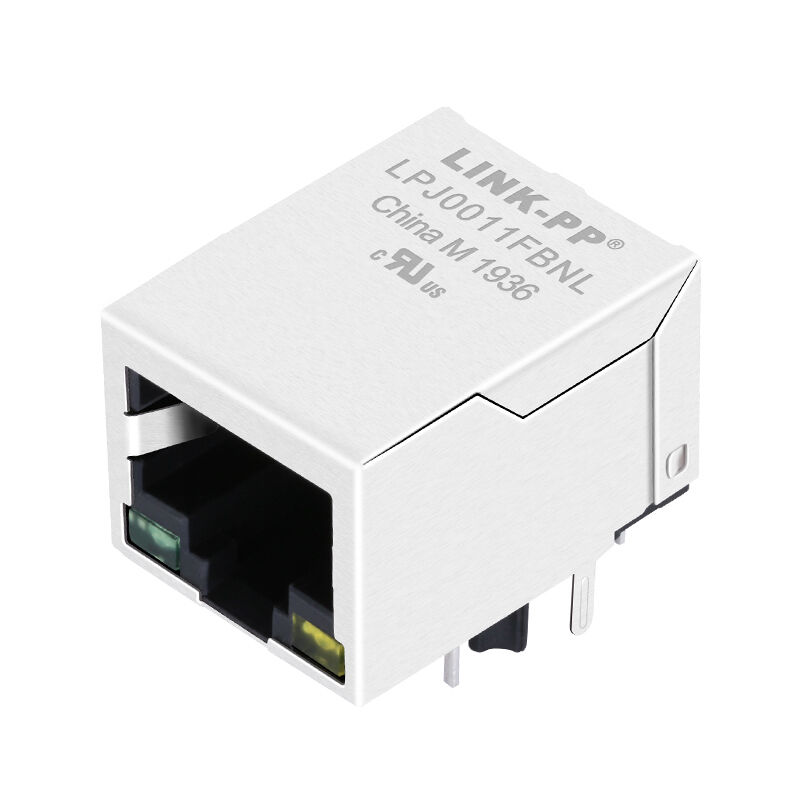

Os conectores RJ45 de porta única 10/100Base-T LINK-PP LPJ0011FBNL com magnetismo integrado são frequentemente considerados funcionalmente compatíveis com o HY911105A.
Sempre verifique o pinout, polaridade do LED e footprint antes da substituição direta.
O HY911105A é comumente usado em:
1. O HY911105A é adequado para Ethernet de 100 Mbps?
Sim. Ele suporta totalmente aplicações Ethernet IEEE 802.3 10/100Base-T.
2. O HY911105A requer um transformador externo?
Não. O magnetismo é integrado dentro do conector RJ45.
3. O HY911105A pode ser substituído por HR911105A?
Em muitos projetos, sim. No entanto, o pinout e a configuração do LED devem ser verificados antes da substituição.
4. O HY911105A está em conformidade com RoHS?
Sim. É adequado para produtos em conformidade com RoHS.
