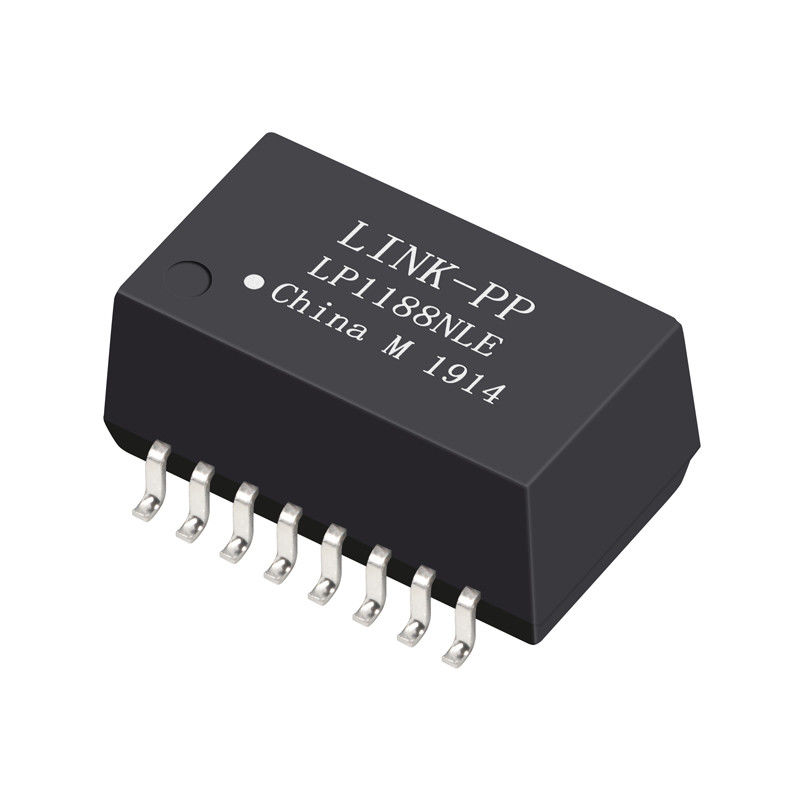

Transformador LAN HX1188NL montado em superfície Ethernet 10/100 Base-T 16 pinos

Transformadores HX1188NL 100Base-TX Características:

1. Compatível com os padrões RoHS-6.
2. Projetado com uma estrutura aberta para melhorar a gestão térmica.
3. A tecnologia de montagem de superfície permite uma fácil integração.
4. 1.5 kV Alta tensão de isolamento garante segurança e fiabilidade na transmissão de dados.
5. -40°C a +85°C Ampla gama de temperaturas operacionais.
6. Características de indutividade elevada de 350 μH, suportando transmissão estável de dados.
7. 12Dimensões compactas de.7x9.53x5.97 mm.
8. Pode ser armazenado em temperaturas que variam de -50°C a +125°C.

Aplicações do transformador LAN HX1188NL:

• Transformador Ethernet LAN/Choke
• 100 Redes Base-TX
• Interface de dados e isolamento
• Ambiente industrial e comercial
• Equipamento de rede
• Serviços de telecomunicações
• Sistemas embutidos
• Sistemas de automação
• Sistemas de segurança

Ficha de dados HX1188NL:

Impulso HX1188NL Especificações elétricas ((@ 25°C):

1- Gira 50KHz, 0,5V Lado do chip: Lado da linha=1CT: 1CT±2%

2Indutividade (Ls) 100KHz, 0,1V, 12mA DC Bias: Lado do chip: 350 uH Min.

3Perda de inserção de 1 a 100 MHz: -1,4 dB Max.

4Perda de retorno 1-30 MHz: -16 dB Min

40 MHz: -14,4 dB Min

50 MHz: -13,1 dB Min

60-80MHz: -12 dB Min

100 MHz: -10 dB Min

5Diferencial de rejeição do modo comum:

30 MHz: -45 dB Min

60 MHz: -40 dB Min

100 MHz: -35 dB Min

6- 30 MHz: -40 dB Min.

60 MHz: -35 dB Min

100 MHz: -30 dB Min

7- Potência máxima: 1500 Vrms min.

Perguntas frequentes sobre o PULSE HX1188NL

1O que é o transformador LAN HX1188NL?

O HX1188NL é um transformador LAN Ethernet 10/100Base-T de duas portas projetado para fornecer isolamento de sinal, correspondência de impedância e supressão de ruído entre um chip PHY e o cabo de rede.É comumente usado em aplicações Fast Ethernet e suporta o padrão IEEE 802.3 Requisitos para uma transmissão de dados fiável.

2Quais são as principais especificações do HX1188NL?

O HX1188NL normalmente possui uma relação de voltas de 1: 1 para canais de transmissão e recebimento, uma indutividade de cerca de 350 μH e uma tensão de isolamento de aproximadamente 1500 Vrms.Ele é projetado para 10/100Base-T Ethernet e vem em um pacote compacto de montagem de superfície adequado para integração de PCB.

3Que taxa de transferência suporta o HX1188NL?

O HX1188NL suporta taxas de dados Ethernet 10Base-T e 100Base-TX, tornando-o adequado para aplicações Fast Ethernet.uma vez que a sua largura de banda e as suas características eléctricas não são concebidas para exigências de sinalização de maior velocidade.

4O HX1188NL é compatível com Gigabit Ethernet?

Não, o HX1188NL não é compatível com Gigabit Ethernet porque foi especificamente concebido para aplicações 10/100Base-T.A Ethernet Gigabit requer diferentes magnéticos com maior largura de banda e características de desempenho mais rigorosas, portanto, um transformador dedicado 1000Base-T deve ser usado em vez disso.

5Qual é a relação de voltas do HX1188NL?

O HX1188NL normalmente tem uma relação de voltas de 1: 1 para canais de transmissão e recebimento, o que garante uma correspondência adequada de impedância entre o Ethernet PHY e o cabo de par torcido.Esta relação é padrão para a maioria dos projetos de transformadores LAN 10/100Base-T.

6Qual é a tensão de isolamento do HX1188NL?

O HX1188NL fornece uma tensão de isolamento de aproximadamente 1500 Vrms, o que ajuda a proteger os dispositivos Ethernet de ondas elétricas e diferenças de potencial de terra.Este isolamento é essencial para satisfazer os requisitos de segurança e fiabilidade dos equipamentos de rede.

7Quais chips PHY são compatíveis com o HX1188NL?

O HX1188NL é tipicamente compatível com chips 10/100Base-T Ethernet PHY, como Microchip LAN8720, TI DP83848 e transceptores Fast Ethernet semelhantes.Os projetistas devem verificar sempre a compatibilidade com o projeto de referência do fabricante do PHY para garantir um desempenho óptimo..

8Qual é o equivalente ou substituto do HX1188NL?

Um substituto comum para o HX1188NL é o LP1188NL, que oferece características elétricas semelhantes, incluindo relação de voltas 1:1 e suporte 10/100Base-T.Os engenheiros devem verificar parâmetros-chave como a indutividade., perda de inserção e tensão de isolamento.

9. Como é utilizado o HX1188NL na concepção de circuitos Ethernet?

O HX1188NL é usado entre o conector Ethernet PHY e o conector RJ45 para fornecer isolamento e condicionamento do sinal.com desvio central adequado e encaminhamento de impedância controlado para garantir a integridade do sinal e a conformidade EMI.

10Qual é a diferença entre o HX1188NL e o RJ45 com magnéticos integrados?

O HX1188NL é um transformador LAN discreto usado na PCB, enquanto um conector RJ45 com magnéticos integrados (MagJack) combina o transformador e o conector em um único componente.Soluções discretas oferecem mais flexibilidade de projeto, enquanto as soluções integradas simplificam o layout e a montagem.
