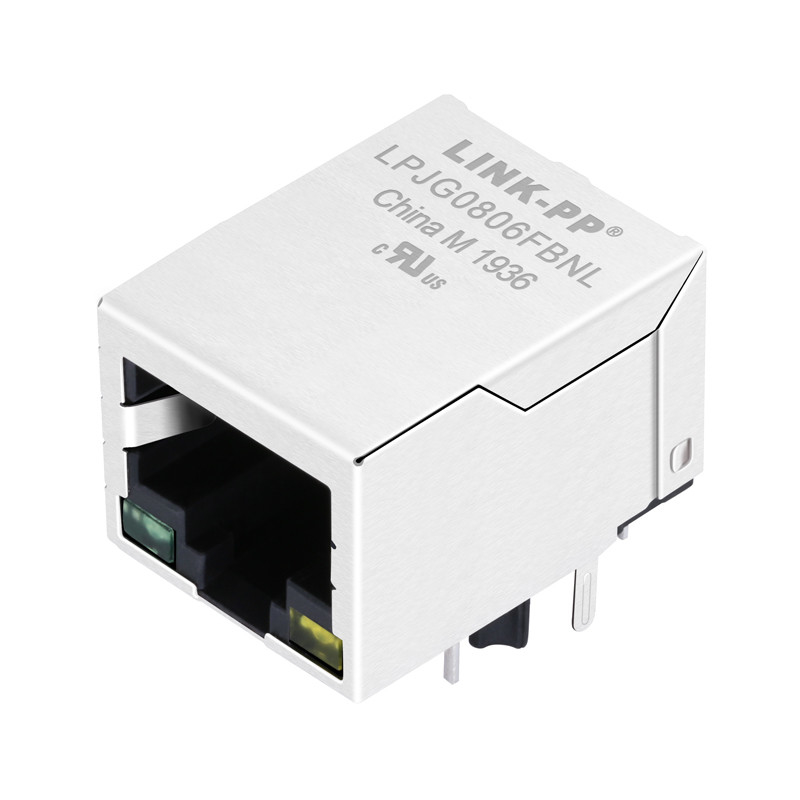

1000Base-T Magjack HR911130A LPJG0806FBNL Gigabit RJ45 Conector

1000Base-T Magjack HR911130A LPJG0806FBNL Gigabit RJ45 Conector

1. 10/100/1000 Base-TLINK-PPLPJG0806FBNL Conector RJ45 com LED

2. 1X1 Tab-down Compatível com HanrunHR911130A

3. Através do buracoJack RJ45com Magnetics

4. 21.3 mm de comprimentoRJ45 Magjack

5. Cumprir ou exceder as normas lEEE802.3ab para 1000Base-T

6. Minimizar o espaço do PCB e simplificar o layout do PCB

1X1 RJ45 Magjack com LEDsDescrição:

1. Características do tipo de produto:

1) Tipo de produto = conector
2) Tipo de tomada = RJ45
3) Perfil = Padrão
4) Orientação da montagem do PCB = entrada lateral (Ângulo direito)

2- Fixação mecânica:
1) Configuração Jack = 1 x 1

3Características elétricas:
1) Escudo = Sim

4Características relacionadas com a terminação:
1) Dedo EMI - Abaixo = Sem
2) Método de terminação = solda

5Características relacionadas com o corpo:
1) Configuração de porta = Única
2) Dedo EMI -Topo e lados = Sem
3) Orientação do fecho = padrão - fecho para baixo

6- Características relacionadas com o contacto:
1) Pré-carregado = Sim
2) Tipo de terminação de contacto = através de um buraco

7Normas do sector:
1) Conformidade RoHS/ELV = conformidade RoHS, conformidade ELV
2) Processos de solda livre de chumbo = solda a ondas capaz de atingir 240°C,

Soldagem por ondas com capacidade para 260°C, Soldagem por ondas com capacidade para 265°C
3) Histórico de conformidade com o RoHS/ELV = Sempre foi conforme com o RoHS

8Marcação de identificação:
1) Cor LED esquerda = Verde - 568nmComprimento de onda
2) Cor LED direita = Amarelo -585 nmComprimento de onda

9Condições de utilização:
1) Aplica-se à placa de circuito impresso
2) Condições ambientais = Escritório / local
3) Faixa de temperatura de funcionamento = 0 - 70°C

HR911130A Modelo de montagem
