Detalhes do produto:
Condições de Pagamento e Envio:
|
| Destaque: | Transformador do Magnetics do gigabit,Transformador do Ethernet |
||
|---|---|---|---|
transformador do Lan do porto 1.Five
2.ColiStructure: Toroidal
transformador 3.1000base-t
4.SMD, 96 pinos

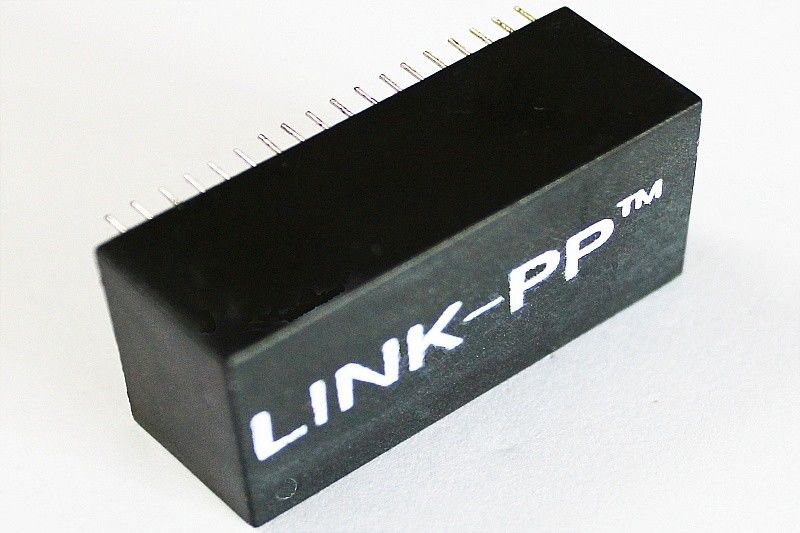

10 / transformador do Lan do porto 100/1000BASE-TX cinco com 96 pinos
Descrição:
Cinco TRANSFORMADORES MAGNÉTICOS de Gigabit Ethernet do porto
| Aplicação | ETHERNET do LAN (ponto de entrada de PoE&NON) |
| AutomDX | SIM |
| Comentário | RoHS complacente |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Construção | MOLDE DE TRANSFERÊNCIA |
| Núcleos pelo porto | 4 |
| Número de portos | Cinco |
| PWB | NENHUM PWB |
| Pacote | SMT |
| Altura do pacote (polegadas) | 0,225 ou outro |
| Altura do pacote (milímetro) | 5,715 ou outro |
| Comprimento do pacote (polegadas) | 1,12 ou outro |
| Comprimento do pacote (milímetro) | 28,448 ou outro |
| Largura do pacote (polegadas) | 0,63 ou outro |
| Largura do pacote (milímetro) | 16,002 ou outro |
| RoHS complacente | YES-RoHS-6 |
| Velocidade | 10/100/1000BASE-TX |
| Temperatura | 0 A 70/-40 a +85 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
| P/N principal | LP1102NL, etc. |
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: minuto 1500Vrms
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
Vantagens competitivas:
16 anos de experiência da produção,
pessoal 2600,
teste de 100%
Prazo de entrega flexível
