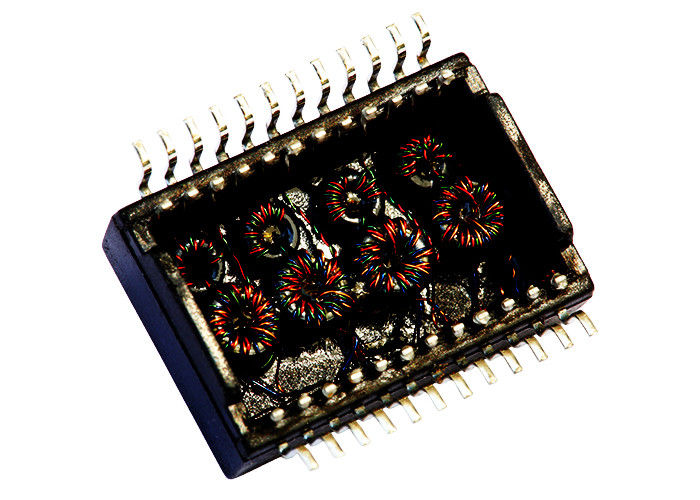

Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: PT61022
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Artigo nenhum: |
PT61022 |
Categoria: |
Magnetics do gigabit |
Relação das voltas: |
1:1 |
Montagem: |
SMD |
Tamanho/dimensão: |
18,80 milímetros X 13,80 milímetros |
Altura - assentada (máximo): |
6,80 milímetros |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Artigo nenhum: |
PT61022 |
Categoria: |
Magnetics do gigabit |
Relação das voltas: |
1:1 |
Montagem: |
SMD |
Tamanho/dimensão: |
18,80 milímetros X 13,80 milímetros |
Altura - assentada (máximo): |
6,80 milímetros |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Características
Versões sem chumbo do ■ disponíveis
■ RoHS complacente (versão sem chumbo) *
■ complacente com padrões de esboço de IEEE802.3ab para a base-T 1000
O ■ projetou para o longo-curso Gigabit Ethernet 10/100/1000 de aplicação frente e verso da base-T completamente -
Empacotamento da montagem da superfície do perfil baixo do ■ projetado para o processo do reflow (° 225 máximo)
O ■ apoia 4 pares de cabos de UTP da categoria 5
LAN do ■
Ethernet do ■
ΜH 350 Min. da indutância ........................... com polarização da C.C. de 8 miliampère @ 100 quilohertz, 0,2 V
Indutância do escapamento ........... 0,50 máximos do µH.
@ 100 quilohertz, 0,2 V
Tipo da capacidade ....... 25 PF de Interwinding.
@ 100 quilohertz, 0,2 V
Resistência da C.C. ..................... 0,90 máximos do Ω.
Perda de inserção .................... 0.3-100 megahertz
máximo do DB -1,1.
Perda do retorno (DB Min.)
0.3-30 megahertz ...................................... - 18
40 megahertz ........................................ - 14,4
50 megahertz ........................................ - 13,1
60-80 megahertz ...................................... - 12
Conversa transversal (DB Min.)
0.3-30 megahertz ...................................... - 35
60-100 megahertz .................................... - 28
Rejeção de modo comum (DB Min.)
0.3-30 megahertz ...................................... - 40
60 megahertz ............................................ - 35
80-100 megahertz .................................... - 30
Relação das voltas .......................... 1 CT: 1± 5%
Olá!-potenciômetro do isolamento….1500 VAC 1 miliampère 1 segundo.
Temperatura de funcionamento
...................................... 0 ° C ao °C +70
PT61022 porto do gigabit dos módulos LV2001 do transformador da base-T do LAN 10/100/1000 | ||
---|---|---|
S558-5999-T3-F/H2009NL | DA4T103A3 | LU4S041F-43 LF |
KLU1T041C-43 LF/LU1T041C-43 LF | H2009NL | LU4T041A LF |
KLU1T516-34 LF/LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
HX2009NL/LU1S041-43 LF | TG111-E032NYRL | KLU1S041X-43 |
KLU1T041-43 LF/LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
KLU1T041C-43 LF/LU1T041C-43 LF | DU4T201A1 | S558-5999-T3-F |
TG111-E032NYRL | DA4T10303 | KLA1S109F-1-43 LF |
KLU1T516-43 LF/LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
HX2009NL/LA1S109-43 LF | S558-5999-T3-F | H2009NL |
LU1S041-43 LF/KLU1S041-43 LF | DA4T103N3 | TG111-E032NYRL |
S558-5999-T3-F | H2009NL | S558-5999-T3-F |
KLU1S041C-43 LF/LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
HX2009NL/LU1S041CM-43 LF | DA6T103A3 | KLA1T109 LF |
S558-5999-T3-F/LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
