Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: PA1279NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
número da peça: |
PA1279NL |
Aplicação do projeto: |
Placa de interface de rede |
Apllication: |
10/100Base-T |
Munafactuer original: |
LINK-PP |
Número de Pin: |
16 |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
número da peça: |
PA1279NL |
Aplicação do projeto: |
Placa de interface de rede |
Apllication: |
10/100Base-T |
Munafactuer original: |
LINK-PP |
Número de Pin: |
16 |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Referência do concorrente
| Comerciante Número da peça |
Fabricante Número da peça |
Fabricante | Descrição |
|
PA1279NL |
LPxxxNL |
LINK-PP |
PA1279NL, Magnetics do porto duplo do transformador 10/100Base-T do Lan |
| Série | Tipo do transformador | Aplicações | Gire o rádio |
| Transformador | Relação do isolamento e dos dados | 10/100 de base-T | 1:1 |
| Tipo da montagem | Tamanho/dimensão | Altura - assentada (máximo) | Preço unitário |
| Montagem de superfície | 5.715x28.448x16.002mm | 5.715mm | $0.39-0.69 para a produção em massa |
|
Detalhes rápidos

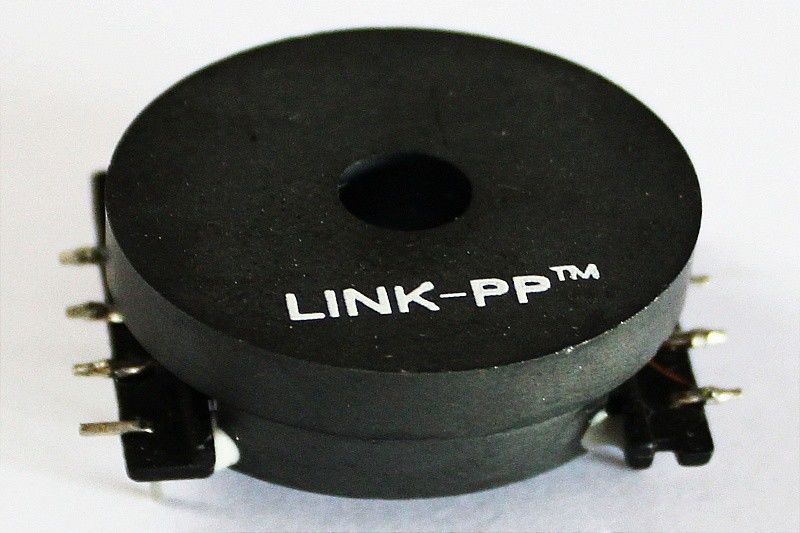

transformador do Lan do porto 1.Single 2.ColiStructure: Toroidal transformador 3.100base-t 4.SMD, 16 pinos |
|||
10 / 100 BASE-TX escolhem o transformador do Lan do porto com 16 pinos
Descrição:
TRANSFORMADORES MAGNÉTICOS dos únicos ETHERNET da base-t do porto 100
| Aplicação | ETHERNET do LAN (ponto de entrada de PoE&NON) |
| AutomDX | SIM |
| Comentário | RoHS LPxxxNL complacente |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Construção | MOLDE DE TRANSFERÊNCIA |
| Núcleos pelo porto | 4 |
| Número de portos | Único |
| PWB | NENHUM PWB |
| Pacote | SMT |
| Altura do pacote (polegadas) | 0,225 ou outro |
| Altura do pacote (milímetro) | 5,715 ou outro |
| Comprimento do pacote (polegadas) | 1,12 ou outro |
| Comprimento do pacote (milímetro) | 28,448 ou outro |
| Largura do pacote (polegadas) | 0,63 ou outro |
| Largura do pacote (milímetro) | 16,002 ou outro |
| RoHS complacente | YES-RoHS-6 |
| Velocidade | 10/100BASE-TX |
| Temperatura | 0 A 70/-40 a +85 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: minuto 1500Vrms
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
Vantagens competitivas:
16 anos de experiência da produção,
pessoal 2600,
teste de 100%
Prazo de entrega flexível
