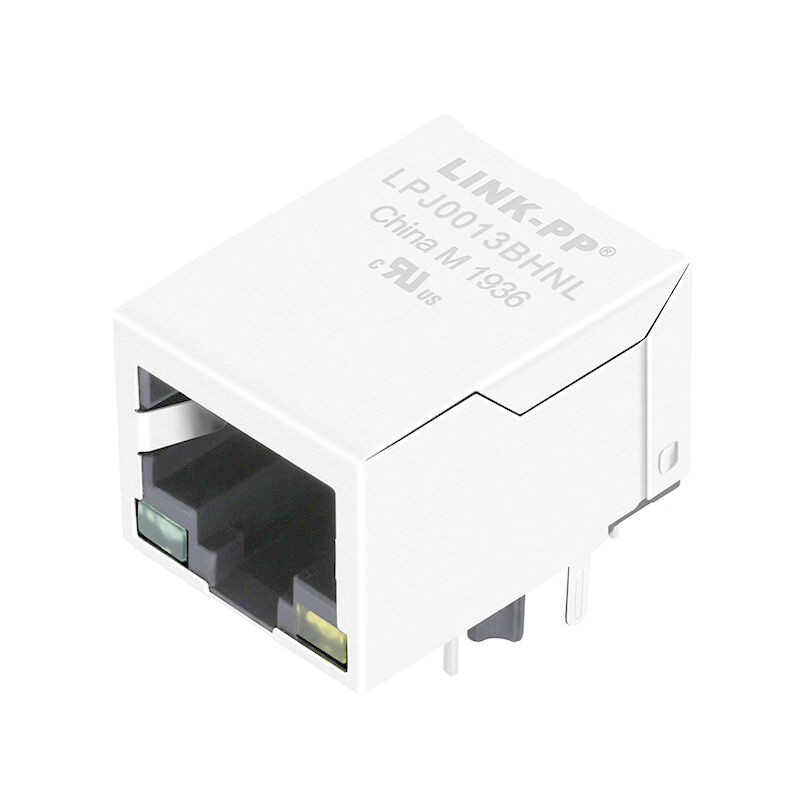

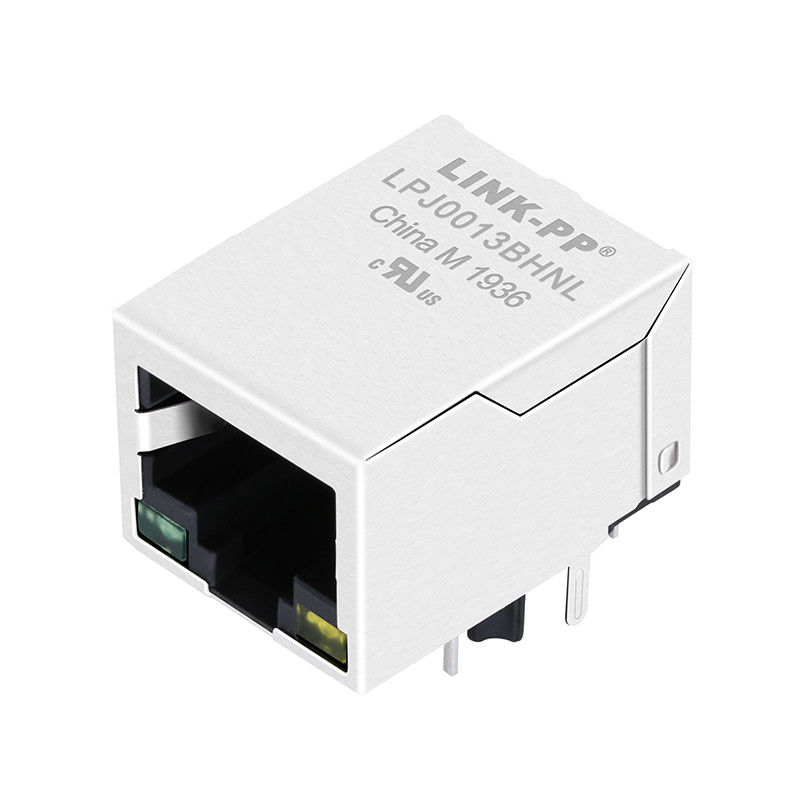

RB1-126BAG1A | LPJ0013BHNL 1x 10/100 RJ45 magnético Jack
- LPJ0013BHNL compatível a RB1-126BAG1A
- 1x 10/100 RJ45 magnético Jack para o I/O dos dados
- Através do jaque modular do furo RJ45
- comprimento RJ45 Magjack de 21.3mm
Descrição:
| A única tomada modular do porto RJ45 com 10/100 de base-T integrou o Magnetics, diodo emissor de luz do verde/amarelo, aba para baixo, RoHS |
| Número da peça de LINK-PP |
LPJ0013BHNL |
| Número da peça de UDE |
RB1-126BAG1A |
| Aplicação-Lan |
ETHERNET (não ponto de entrada) |
| AutomDX |
SIM |
| Circuito do Bst |
SIM |
| Configuração RX |
T, C |
| Configuração TX |
T, C |
| Chapeamento de acoplamento da área do contato |
””/15u/30u” do OURO 6u |
| Núcleos pelo porto |
4 |
| Diodos |
NENHUNS DIODOS |
| Opção do diodo emissor de luz |
GREEN/YELLOW |
| Trava |
ABA PARA BAIXO |
| Número de portos |
1X1 |
| PWB |
FR4 |
| Ângulo da montagem do PWB |
ENTRADA LATERAL |
| PWB que retém o cargo |
CARGO DE T |
| Altura do pacote (polegadas) |
0,524 |
| Altura do pacote (milímetro) |
13,30 |
| Comprimento do pacote (polegadas) |
0,839 |
| Comprimento do pacote (milímetro) |
21,30 |
| Largura do pacote (polegadas) |
0,627 |
| Largura do pacote (milímetro) |
15,93 |
| Tipo do Pin |
SOLDA DE THT |
| RoHS complacente |
YES-RoHS-5 COM LIGAÇÃO na ISENÇÃO da SOLDA |
| Busca |
SIM |
| Abas do IEM do protetor |
SEM |
| Velocidade |
10/100 de BASE-T |
| Temperatura |
0 A 70℃ |
| Relação RX das voltas |
1CT: 1CT |
| Relação TX das voltas |
1CT: 1CT |
com de 1X1 RJ45 Magjack/sem diodo emissor de luz, encontrando IEEE 802.3u
1. Tipo de produto características:
1) Tipo = conector de produto
2) Tipo de Jack = RJ45
3) Perfil = padrão
4) Orientação da montagem do PWB = entrada do lado (ângulo direito)
2. Acessório mecânico:
1) Configuração de Jack = 1 x 1
3. Características elétricas:
1) Protegido = sim
4. Características relacionadas da terminação:
1) Dedo do IEM - parte inferior = sem
2) Método = solda da terminação
5. Características relacionadas do corpo:
1) A configuração do porto = escolhe/multi
2) Dedos do IEM - parte superior e lados = com sem
3) Orientação = padrão da trava - aferrolhe
4) O PWB ata o comprimento
6. Características relacionadas do contato:
1) Preloaded = sim
2) Tipo da terminação do contato = através da montagem do furo/superfície
7. Abrigando características relacionadas:
1) Estilo = Jack do conector
8. Padrões do setor:
1) Conformidade de RoHS/ELV = RoHS complacente, ELV complacente
2) Solda sem chumbo dos processos = da onda da solda capaz a 240°C,
Solda capaz a 260°C, solda da onda da onda capaz a 265°C
3) A história da conformidade de RoHS/ELV = era sempre RoHS complacente
9. Marcação de identificação:
1) Cor esquerda do diodo emissor de luz (posição #1) = verde - resistor de 250 ohms
2) Cor direita do diodo emissor de luz (posição #2) = verde - resistor de 250 ohms
10. Condições para o uso:
1) Aplica-se a = placa de circuito impresso
2) Circunstâncias ambientais = escritório/locais
3) Temperatura de funcionamento (°C) = 0 - 70/-40 - +85
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
