Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: S553-5999-37
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month

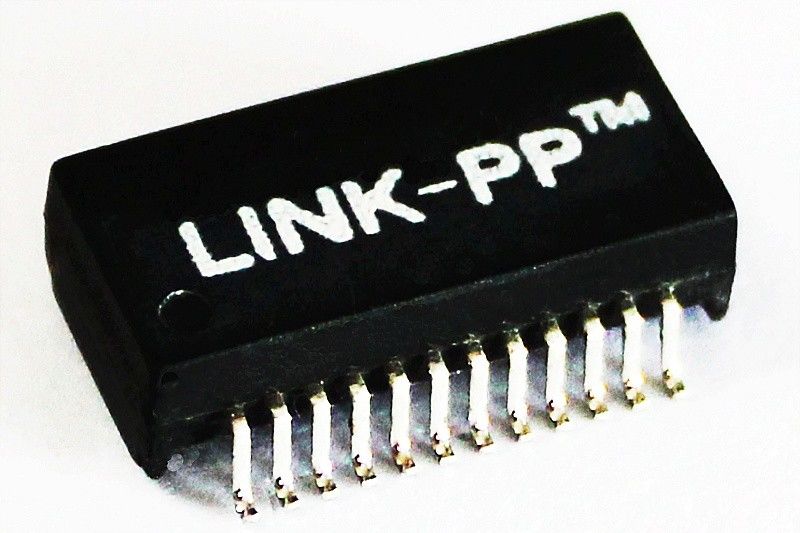

Magnetics isolado S556-5999-26 do Lan do 10BaseT do transformador S553-5999-37 do Lan de SMD
• O transformador gerencie a relação RX 1CT: 1CT e TX 1CT: 1.41CT
• módulos do Único-porto disponíveis com e sem bloqueadores comuns do modo
• Perfil baixo, empacotamento da montagem da superfície avaliado à temperatura do reflow do IR do pico de 225° C
• Temperatura de funcionamento 0° a 70° C
• Tensão de divisão interwinding do mínimo de Vrms 1500
Especificações elétricas @25℃
relação 1.Turns:
(1-3): (16-14) = 1CT: 1CT
(6-8): (11-9) = 1CT: 1.41CT
2.OCL: minuto 200uH
perda 3.Insertion:
1~10MHz: -1.0dB máximo
perda 4.Return:
1~10MHz: Minuto de -15dB
5.Common à rejeção de modo comum:
10~30MHz: Minuto de -40dB
30~100MHz: Minuto de -30dB
6.Crosstalk:
1~10MHz: Minuto de -40dB
7.Hipot: 1500Vrms.
entre o entrada/saída
temperatura 8.Operating: 0~70℃.
NOTAS:
cartões do adaptador 1.For, Maus, cubos, e
Aplicações do cartão-matriz
2.Designed para encontrar ou exceder IEEE802.3,
10 especificações da base-T
3.Available com os bloqueadores comuns do modo para
Supressão do IEM
a peça de 4.For RoHS adiciona o sufixo NL
solda máxima de 5.RoHS “NL” que avalia 245℃.
| Magnetics isolado S556-5999-26 do Lan do 10BaseT do transformador S553-5999-37 do Lan de SMD | |||
|---|---|---|---|
| S553-3855-02 | S553-6500-L4 | S560-6600-JE | S553-6500-90 |
| S553-3873-17 | S554-3184-00 | S560-6600-JF | S553-6500-91 |
| S553-5692-08 | S553-5999-37 | S560-6600-JG | S553-6500-96 |
| S553-5692-09 | S554-3184-02 | S560-6600-JJ | S553-6500-A6 |
| S553-5841-14 | S554-6500-15 | S560-6600-JV | S553-6500-A7 |
| S553-5999-08 | S554-6500-16 | S560-6600-JW | S553-6500-A8 |
| S553-5999-18 | S554-6500-17 | S560-6600-JY | S553-6500-B5 |
| S553-5999-24 | S554-6500-18 | S553-5999-37 | S553-6500-B6 |
| S553-5999-26 | S553-5999-37 | S560-6600-K7 | S553-6500-B7 |
| S553-5999-28 | S554-6500-20 | S560-6600-KA | S553-6500-B8 |
| S553-5999-32 | S554-6500-25 | S560-6600-KD | S553-6500-B9 |
| S553-5999-37 | S554-6500-26 | S560-6600-KH | S553-6500-C1 |
| S553-5999-38 | S554-6500-27 | S560-6600-KJ | S553-6500-C4 |
| S553-5999-39 | S554-6500-29 | S560-6600-KK | S553-6500-C6 |
| S553-5999-52 | S554-6500-30 | S553-5999-37 | S553-6500-C7 |
