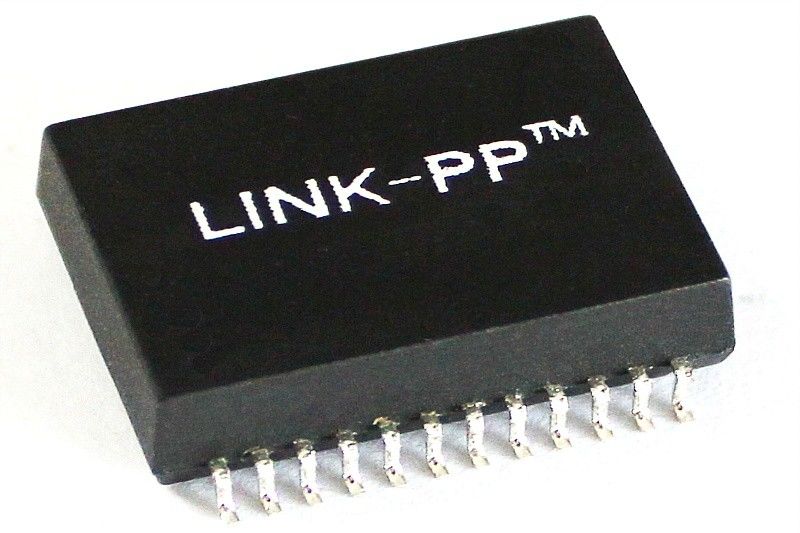

S558-5500-68 SMT LAN Transformer Suporte 1000BaseT 60W PoE

S558-5500-68 SMT LAN Transformer Suporte 1000BaseT 60W PoE

Este transformador magnético LAN S558-5500-68 é projetado para redes 1000BaseT. Ele possui um design de porta única e suporta transferência de energia de 60W.A tecnologia de montagem de superfície (SMT) permite uma instalação convenienteO seu perfil padrão e a sua conformidade com a RoHS tornam-no adequado para várias aplicações numa ampla gama de temperaturas de funcionamento de -40°C a 85°C.

Detalhes rápidos

• Padrão de rede:1000BaseT
• Função PoE:Suporta transferência de potência de 60W
• Número de portos: Projeto de porta única
• Estilo de montagem: Tecnologia de montagem de superfície (SMT)
• Aplicação:Adequado para redes 1000BaseT, suportando transferência de potência de 60 W
• Tipo de perfil:Perfil padrão
• Intervalo de temperatura de funcionamento:-40°C a 85°C
• Conformidade com a RoHS:Cumprir as normas ambientais RoHS

Transformadores magnéticos Gigabit Ethernet de porta única

Especificações elétricas@25°C:

1- Gira a razão 50KHz, 0,5V
Lado do chip: Lado da linha=1CT: 1CT+_2%
2Indutividade (Ls) 100KHz, 0,1V, 12mA DC Bias:
Lado do chip: 350 uH Min.
3Perda de inserção de 1 a 100 MHz: -1,4 dB Max.
4Perda de retorno 1-30 MHz: -16 dB Min
40 MHz: -14,4 dB Min

50 MHz: -13,1 dB Min
60-80MHz: -12 dB Min
100 MHz: -10 dB Min
5Diferencial de rejeição do modo comum:
30 MHz: -45 dB Min
60 MHz: -40 dB Min
100 MHz: -35 dB Min
6- 30 MHz: -40 dB Min.
60 MHz: -35 dB Min
100 MHz: -30 dB Min
7- Potência máxima: 1500 Vrms min.

Opções mecânicas

1. Plug tab para baixo de plug tab para cima
2. Com ou sem LED (e bicolor)
3. Combinações de portas RJ45 e USB
4. Versões de baixo perfil com menos de 0,5 polegadas de altura
5. Versões de micro-altura com menos de 0,45 polegadas de altura
6. Versões de montagem no meio do plano com uma altura inferior a 0,40 polegadas
7. Embalagens de montagem vertical
