Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: SMST-1666/HX2260NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
HX2260NL |
Especificações1: |
SMST-1666 |
Velocidade: |
10/100 Base-T |
Número de portas: |
solteiro |
Aplicativo: |
Lan Ethernet ((NoN PoE) |
Temperatura: |
- 40℃ A + 85℃ |
Olá!-potenciômetro: |
1500 Vrms |
OCL: |
minuto 350uh |
Archivi Disponibil: |
PDF/3D/ISG/STP/Etapa/folha de dados |
Especificações: |
HX2260NL |
Especificações1: |
SMST-1666 |
Velocidade: |
10/100 Base-T |
Número de portas: |
solteiro |
Aplicativo: |
Lan Ethernet ((NoN PoE) |
Temperatura: |
- 40℃ A + 85℃ |
Olá!-potenciômetro: |
1500 Vrms |
OCL: |
minuto 350uh |
Archivi Disponibil: |
PDF/3D/ISG/STP/Etapa/folha de dados |

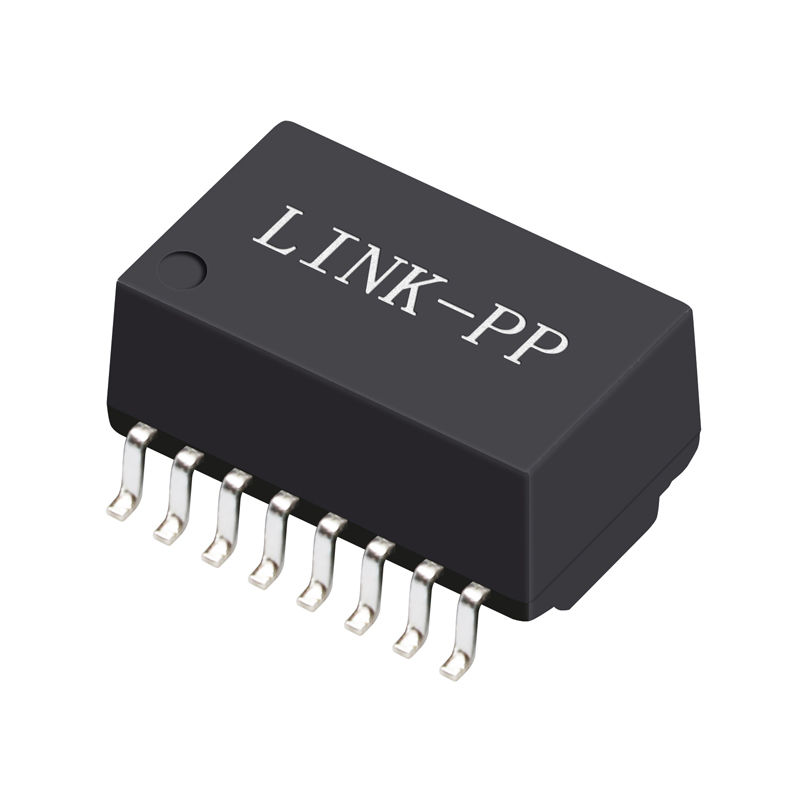

Transformador Lan de Uma Porta, Módulos Magnéticos 10/100 BASE-TX
1. Transformador Lan de Porta Única Rj45
2. Estrutura da Bobina: Toroidal
3. Transformador 100base-t
4. SMD, 16 pinos
Transformador Lan de Porta Única 10 / 100 BASE-TX Com 16 Pinos
Descrição:
TRANSFORMADORES MAGNÉTICOS ETHERNET 100 Base-t de Porta Única
| Aplicação | LAN ETHERNET (PoE & NÃO PoE) |
| AutomDX | SIM |
| Comentário | Em conformidade com RoHS LPXXXXNL |
| Configuração RX | T,C |
| Configuração TX | T,C |
| Construção | MOLDAGEM POR TRANSFERÊNCIA |
| Núcleos por Porta | 4 |
| Número de Portas | Única |
| PCB | SEM PCB |
| Pacote | SMT |
| Altura do Pacote (Polegadas) | 0,225 ou outro |
| Altura do Pacote (mm) | 5,715 ou outro |
| Comprimento do Pacote (Polegadas) | 1,12 ou outro |
| Comprimento do Pacote (mm) | 28,448 ou outro |
| Largura do Pacote (Polegadas) | 0,63 ou outro |
| Largura do Pacote (mm) | 16,002 ou outro |
| Em conformidade com RoHS | SIM-RoHS-6 |
| Velocidade | 10/100/1000BASE-TX |
| Temperatura | 0 A 70 / -40 A +85 |
| Relação de Espiras RX | 1CT:1CT |
| Relação de Espiras TX | 1CT:1CT |
| P/N Principal | LP1198NL, etc |
Especificações Elétricas (25):
1. Relação de Espiras 50KHz, 0,5V
Lado do chip: Lado da linha = 1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0,1V, 12mA DC Bias:
Lado do chip: 350uH Mín
3. Perda de Inserção 1-100MHz: -1,4dB Máx
4. Perda de Retorno 1-30MHz: -16dB Mín
40MHz: -14,4dB Mín
50MHz: -13,1dB Mín
60-80MHz: -12dB Mín
100MHz: -10dB Mín
5. Rejeição de Modo Diferencial para Comum:
30MHz: -45dB Mín
60MHz: -40dB Mín
100MHz: -35dB Mín
6. Diafonia 30MHz: -40dB Mín
60MHz: -35dB Mín
100MHz: -30dB Mín
7. Hi-Pot: 1500Vrms Mín
Aplicações
Usado para equipamentos de rede e comunicação, como HUB, cartão PC, Switch, Roteador, Placa-mãe de PC, SDH, PDH, Telefone IP, modem xDSL
Vantagem Competitiva
| HX2260NL Transformador Lan de Uma Porta, Módulos Magnéticos 10/100 BASE-TX SMST-1666 | |||
|---|---|---|---|
| 16PT8515-4 LF | G4P109N-C LF | LG1P109RN LF | NA0068 LF |
| 16PT8520RX LF | G4P109NM-A LF | LG1P109NM LF | NA0069 LF |
| 16PT8520RX LF | HX2260NL | 24HSS1041-2 HF | NA0069R LF |
| 12PS1142X LF | G4P109NY-2 LF | 24HSS1041A-2 HF | NH15 LF |
| 12PS6121A LF | G4P109R LF | 24HSS1041AM-21 HF | HX2260NL |
| 12PS6121C LF | G4P109RNY LF | 24HSS1041AX-2 HF | NS0013A LF |
| 12PS6121CX LF | HX2260NL | HX2260NL | NS0013B LF |
| 12PS6121UX LF | G4P209N-1 LF | 24HSS1041E-2 HF | NS0013BX LF |
| 12PH21A LF | G4P209NS-1 LF | 24HSS1041E-2 HF | NS0013C LF |
| 12ST1112 LF | G4P209NS-2 LF | 24HSS1041Y-2 HF | NS0013X LF |
| 16ST1086 HF | G4P209NSS LF | HX2260NL | NS0068 LF |
| 16ST8510 HF | G4P209NSS-L LF | 24HSS1041M-2 HF | NS0068A LF |
| 16ST8515 HF | G4P209NY LF | 24HSS1041RM-2 HF | NS0068B LF |
| 16ST8515-4 HF | G4P209NY-1 LF | 24HSS1041RZ-2 HF | NS0068C LF |
