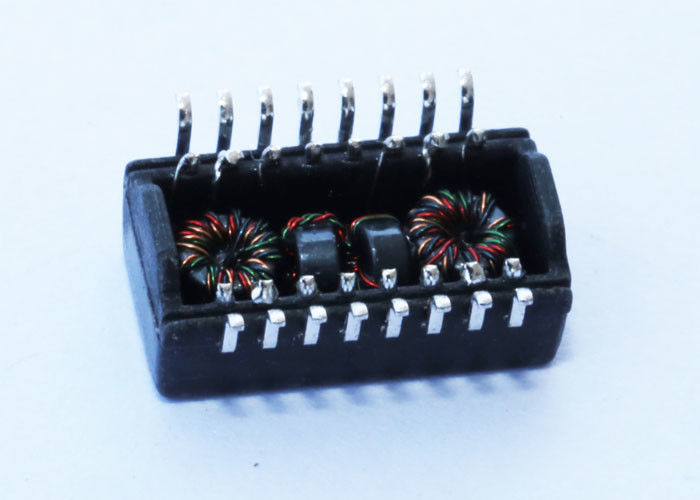

25TB-2016S3NL Transformador LAN de baixa perda de inserção para rede PDH

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: 25TB-2016S3NL

Termos do pagamento & do transporte

Quantidade de ordem mínima: 400/2000/10K/25K

Preço: $0.5-$2.2 can be negotiable

Detalhes da embalagem: T&R

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 3KK/Month

Obtenha o melhor preço
Destacar:

Transformador LAN 25TB-2016S3NL

,

Transformador SMD de 100 Mbps

,

Transformador Ethernet 25TB-2016S3NL

Specification:
25TB-2016S3NL
Speed:
10/100Mbps
Mounting Type:
SMD
PoE Application:
NON PoE
Operating Temperature Range:
0℃ to +70℃
Number of Ports:
Single Port Transformer
Specification:
25TB-2016S3NL
Speed:
10/100Mbps
Mounting Type:
SMD
PoE Application:
NON PoE
Operating Temperature Range:
0℃ to +70℃
Number of Ports:
Single Port Transformer
25TB-2016S3NL Transformador LAN de baixa perda de inserção para rede PDH

Características principais do transformador LAN 25TB-2016S3NL:



  • Suporta taxas de transmissão de dados de 10/100 Mbps.
  • Alto desempenho e fiabilidade dos equipamentos de rede e de comunicação.
  • Instalação em superfície para fácil integração de PCB.
  • Funciona de forma estável de 0°C a +70°C.
  • Transformador de porta única.
  • Não-PoE (Power over Ethernet) compatível.
  • Compact Design permite layouts de design flexíveis.
  • Cumprir os padrões da indústria para Ethernet e soluções de rede.



Especificações elétricas ((25°C)



1- Gira 50KHz, 0,5V

Lado do chip: Lado da linha= 1CT: 1CT±2%

2Indutividade (Ls) 100KHz, 0,1V, 12mA DC Bias:

Lado do chip: 350 uH Min.

3. Perda de inserção

1-100MHz: -1,4dB no máximo

4. Retorno de Perda

            1-30 MHz: -16 dB Min

40 MHz: -14,4 dB Min

50 MHz: -13,1 dB Min

60-80MHz: -12 dB Min

100 MHz: -10 dB Min

5Diferencial de rejeição do modo comum:

30 MHz: -45 dB Min

60 MHz: -40 dB Min

100 MHz: -35 dB Min

6Transmissão:

30 MHz: -40 dB Min

60 MHz: -35 dB Min

100 MHz: -30 dB Min

7- Potência máxima: 1500 Vrms min.



Aplicações:

O transformador LINK-PP Magnetics 25TB-2016S3NL é ideal para utilização numa ampla gama de equipamentos de rede e comunicação, incluindo:



  • HUBs: Melhora a transferência de dados entre dispositivos de rede.
  • Cartões de PC: Melhora a conectividade Ethernet em computadores pessoais.
  • Switches: assegura um encaminhamento de dados confiável nos switches de rede.
  • Roteadores: Suporta o gerenciamento contínuo do tráfego de internet e de rede.
  • Placas-mãe de PC: fornece funcionalidade Ethernet aos projetos de placas-mãe.
  • Equipamento SDH/PDH: facilita a transmissão de dados em redes de hierarquia digital síncrona e de hierarquia digital plesiócrona.
  • Telefones IP: garante uma comunicação clara em aplicações de voz sobre IP.
  • Modems xDSL: Otimiza a transferência de dados em modems de banda larga para conexões com a Internet.
