Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: HF 24SH10410
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
número da peça: |
HF 24SH10410 |
Cruz PN: |
LP5004NL |
Pacote: |
SMD |
Núcleos pelo porto: |
8 |
temperatura: |
0 a 70 |
Aplicação: |
Ethernet do Lan (não ponto de entrada) |
número da peça: |
HF 24SH10410 |
Cruz PN: |
LP5004NL |
Pacote: |
SMD |
Núcleos pelo porto: |
8 |
temperatura: |
0 a 70 |
Aplicação: |
Ethernet do Lan (não ponto de entrada) |

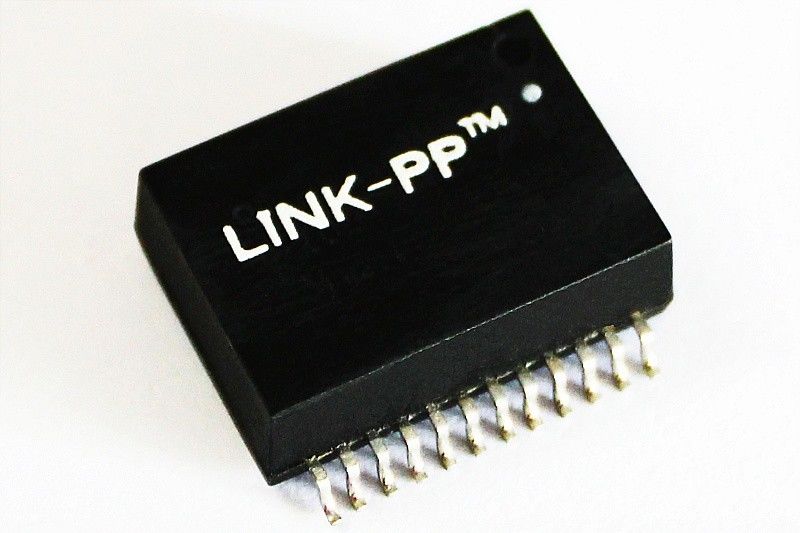

1. Único transformador do Lan do porto
2. ColiStructure: Toroidal
3. transformador 1000base-t
4. SMD, 24 pinos
10 / 100/1000BASE-TX escolhem o transformador do Lan do porto com 24 pinos
TRANSFORMADORES MAGNÉTICOS de Gigabit Ethernet do único porto
| Aplicação | ETHERNET do LAN (NÃO ponto de entrada) |
| AutomDX | SIM |
| Comentário | RoHS LP5004NL complacente |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Construção | MOLDE DE TRANSFERÊNCIA |
| Núcleos pelo porto | 8 |
| Número de portos | ÚNICO |
| PWB | NENHUM PWB |
| Pacote | SMD |
| Altura do pacote (polegadas) | 0,260 ou outro |
| Altura do pacote (milímetro) | 6,60 ou outro |
| Comprimento do pacote (polegadas) | 0,697 ou outro |
| Comprimento do pacote (milímetro) | 17,70 ou outro |
| Largura do pacote (polegadas) | 0,65 ou outro |
| Largura do pacote (milímetro) | 16,51 ou outro |
| RoHS complacente | YES-RoHS-6 |
| Velocidade | 10/100/1000BASE-TX |
| Temperatura | 0 A 70 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
| P/N principal | LP5004NL, etc. |
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: minuto 1500Vrms
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
16 anos de experiência da produção,
pessoal 2600,
teste de 100%
Prazo de entrega flexível
