Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: TG110-S055N2RL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificação: |
TG110-S055N2RL |
LINK-PP P/N: |
LP1102NL |
Velocidade: |
10/100 de base-T |
Número de portos: |
único |
Aplicativo: |
SMD |
Número de Pin: |
16 |
Temperatura: |
0℃ A + 70℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Especificação: |
TG110-S055N2RL |
LINK-PP P/N: |
LP1102NL |
Velocidade: |
10/100 de base-T |
Número de portos: |
único |
Aplicativo: |
SMD |
Número de Pin: |
16 |
Temperatura: |
0℃ A + 70℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |

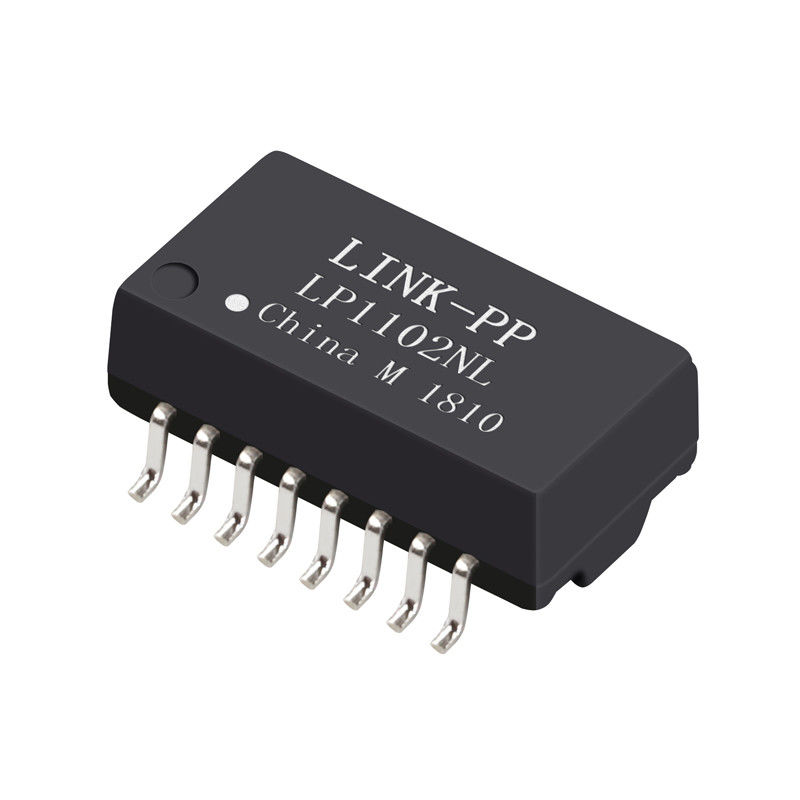

1.Single porto Lan Transformer
2.ColiStructure: Toroidal
transformador 3.100base-t
4.SMD, 16 pinos
10 / 100 BASE-TX único Lan Transformer With portuário 16 pinos
Descrição:
Únicos 100 TRANSFORMADORES MAGNÉTICOS portuários dos ETHERNET da base-t
| Aplicação | ETHERNET do LAN (ponto de entrada de PoE&NON) |
| AutomDX | SIM |
| Comentário | RoHS LPXXXXNL complacente |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Construção | MOLDE DE TRANSFERÊNCIA |
| Núcleos pelo porto | 4 |
| Número de portos | Único |
| PWB | NENHUM PWB |
| Pacote | SMT |
| Altura do pacote (polegadas) | 0,225 ou outro |
| Altura do pacote (milímetros) | 5,715 ou outro |
| Comprimento do pacote (polegadas) | 1,12 ou outro |
| Comprimento do pacote (milímetros) | 28,448 ou outro |
| Largura do pacote (polegadas) | 0,63 ou outro |
| Largura do pacote (milímetros) | 16,002 ou outro |
| RoHS complacente | YES-RoHS-6 |
| Velocidade | 10/100/1000BASE-TX |
| Temperatura | 0 A 70/-40 a +85 |
| Gerencie a relação RX | 1CT: 1CT |
| Gerencie a relação TX | 1CT: 1CT |
| P/N principal | LP1102NL, etc. |
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Retorno Loss1-30MHz: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: minuto 1500Vrms
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
Vantagens competitivas:
16 anos de experiência da produção,
pessoal 2600,
teste de 100%
Prazo de entrega flexível
