Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO

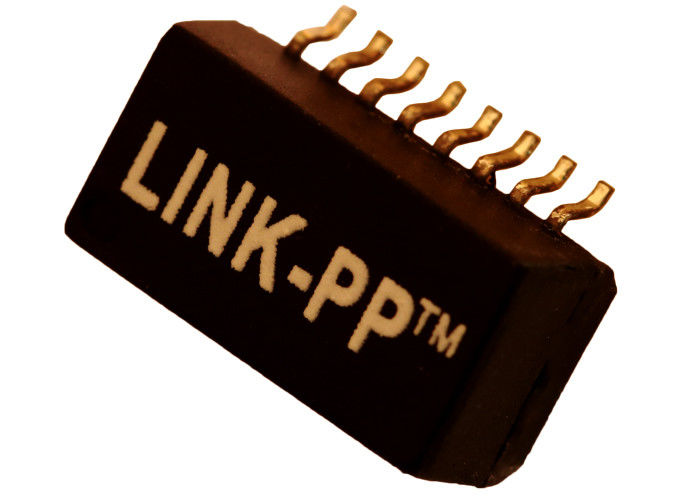

Número do modelo: TLA-3T110LF-T
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
TLA-3T110LF-T |
Velocidade: |
10/100 de Base-T |
Pacote: |
SMD |
Número de Pin: |
16 |
temperatura: |
0℃ a +70℃ |
Aplicação: |
Ethernet (NÃO ponto de entrada) |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações: |
TLA-3T110LF-T |
Velocidade: |
10/100 de Base-T |
Pacote: |
SMD |
Número de Pin: |
16 |
temperatura: |
0℃ a +70℃ |
Aplicação: |
Ethernet (NÃO ponto de entrada) |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
| TLA-3T110LF-T | Cruz LP356SNL | UE-TS7010 LF | 23Z356SMT |
CARACTERÍSTICAS
• Produto que conforma-se à diretriz orientadora de RoHS.
• Pode ser montado com solda sem chumbo (máximo 260°C).
• 16 pacote do pino SMD (passo do pino 1.27mm=50mil).
• Usando os núcleos de alta qualidade e da largo-faixa de ferrite para o LAN.
• A especificação de empacotamento está gravando e a volume (TLA-3T1 LF-T: Grave e bobine, TLA-3T1 LF: Volume).
Especificações elétricas @25℃
relação 1.Turns (%%P5%):
(1-3): (16-14) =1CT: 1CT
(6-8): (11-9) =1CT: 1.414CT
2.Inductance OCL: MINUTO 200uH
indutância 3.Leakage: 0.5uH MAX
capacidade 4.Interwinding: 12pF MAX
5. RCI do Pri: 0.6Ω MAX
pinos 6.Pri: (1-3) & (6-8)
7.Isolation Hipot: 2000Vrms
temperatura 8.Operating: -40℃~+85℃.
NOTAS:
1.Designed à aplicação de apoio, tal como SOHO (ADSLmodems), LAN-em-cartão-matriz (LOM), cubo e interruptores.
várias relações das voltas 2.With.
solda do pico de 3.RoHS " NL” que avalia 245℃.
