Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO

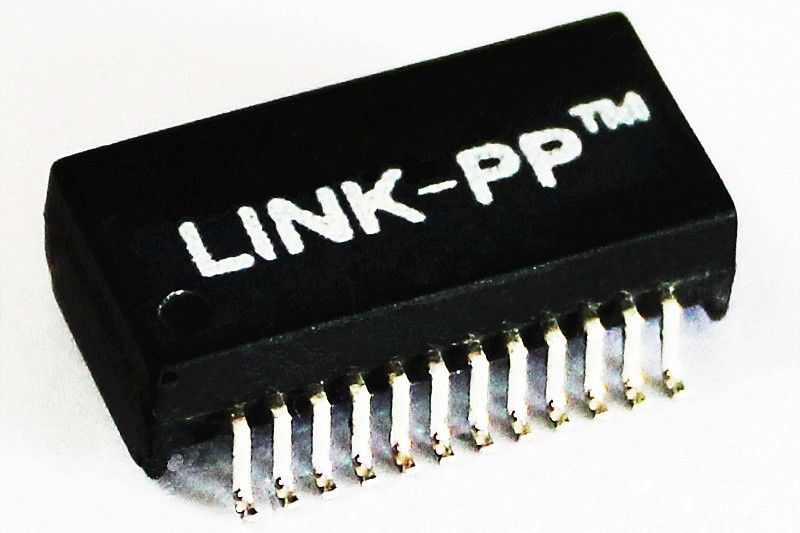

Número do modelo: H6101NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.09-$2.0
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 5KK/mês
Número de portos: |
Dual |
Pacote: |
SMT |
AVALIAÇÃO DO PONTO DE ENTRADA: |
4 pares PoE 60w |
Velocidade: |
1000Base-T |
Construção: |
Quadro aberto |
Compatível com a norma Rohs: |
Sim-RoHS-6 |
Número de portos: |
Dual |
Pacote: |
SMT |
AVALIAÇÃO DO PONTO DE ENTRADA: |
4 pares PoE 60w |
Velocidade: |
1000Base-T |
Construção: |
Quadro aberto |
Compatível com a norma Rohs: |
Sim-RoHS-6 |
| Série | LAN 10/100/1000 Base-T |
|
Aplicação |
LAN ETHERNET ((PoE+) |
|
AutomDX |
- Sim, sim. |
|
Configuração RX |
T,C |
|
Configuração TX |
T,C |
|
Construção |
Quadro aberto |
|
Número de portos |
Dual |
|
Pacote |
SMT |
|
Altura da embalagem |
7.24 mm |
|
Duração do pacote |
27.81 mm |
|
Largura do pacote |
15.24mm |
|
Compatível com a RoHS |
Sim-RoHS-6 |
|
Velocidade |
10/100/1000BASE-TX |
|
Temperatura |
-40 a +85°C |
| Indutividade | 120 μH, 350 μH |
| Voltagem de isolamento (V) | 1500 VAC |
| Faixa de frequência | 1 MHz a 125 MHz |
H6101NL Dimensões:
Magnéticos Gigabit Ethernet são componentes essenciais em vários dispositivos de rede e comunicação.Estes transformadores são parte integrante da transmissão de dados de alta velocidade nos sistemas SDH e PDHO seu papel é fundamental para garantir uma comunicação de dados confiável e eficiente entre estes dispositivos, tornando-os uma pedra angular da infra-estrutura de rede moderna.
1- Gira a proporção.
Pri: Sec=1CT: 1CT
2- OCL:350 uH Min @ 100KHz, 100mV, 18mADC Bias
3. Perda de inserção
0.1MHz: -1.1dB Max.
100 MHz: -1.0dB Max
125 MHz: -2.0dB Max
4. Retorno de Perda
30 MHz: -18 dB Min
60 MHz: -12dB Min
80 MHz: -12dB Min
100 MHz: -10dB Min
5- Transmissão.
30 MHz: -43 dB Min
60 MHz: -37dB Min
100 MHz: -33dB Min
7- Potência máxima: 1500 Vrms min.
8Temperatura de funcionamento: -40°C - +85°C°C
