Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: H5014NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
número da peça: |
H5014NL |
Velocidade: |
Gigabit |
Número de portos: |
Dual |
Aplicação: |
Ethernet do Lan |
Pacote: |
SMD |
temperatura: |
-40 a +85℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
número da peça: |
H5014NL |
Velocidade: |
Gigabit |
Número de portos: |
Dual |
Aplicação: |
Ethernet do Lan |
Pacote: |
SMD |
temperatura: |
-40 a +85℃ |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
transformador do Lan do porto 1.Single
2.ColiStructure: Toroidal
transformador 3.100base-t
4.SMD, 24 pinos

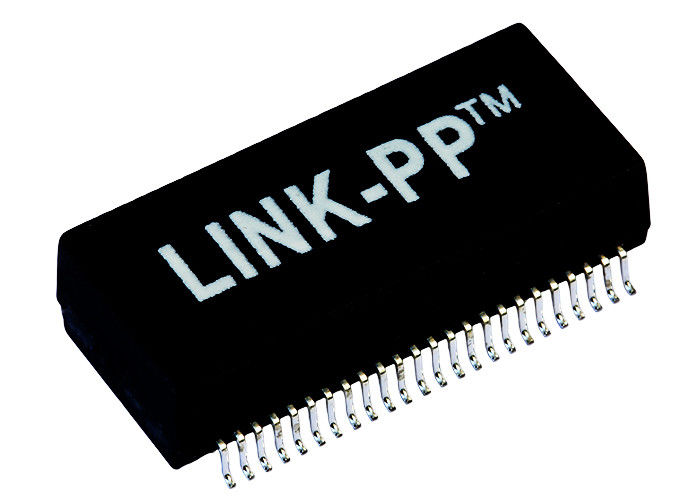

10 / transformador do Lan do porto 100/1000BASE-TX duplo com 48 pinos
Descrição:
Transformadores do Magnetics de Gigabit Ethernet do porto duplo
| Aplicação | ETHERNET do LAN (NÃO ponto de entrada) |
| AutomDX | SIM |
| Comentário | RoHS LP5014NL complacente |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Construção | MOLDE DE TRANSFERÊNCIA |
| Núcleos pelo porto | 4 |
| Número de portos | Duplo |
| PWB | NENHUM PWB |
| Pacote | SMT |
| Altura do pacote (polegadas) | 0,225 ou outro |
| Altura do pacote (milímetro) | 5,715 ou outro |
| Comprimento do pacote (polegadas) | 1,12 ou outro |
| Comprimento do pacote (milímetro) | 28,448 ou outro |
| Largura do pacote (polegadas) | 0,63 ou outro |
| Largura do pacote (milímetro) | 16,002 ou outro |
| RoHS complacente | YES-RoHS-6 |
| Velocidade | 10/100/1000BASE-TX |
| Temperatura | -40 a +85℃ |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
| P/N principal | LP5014NL, etc. |
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: minuto 1500Vrms
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
Certificação profissional:
•9001:2008 do ISO
•Certificação do UL
•Alcance Cetitifaction
•Conformidade de RoHS
•Política ambiental ativa
Servidores do guia do produto do Lan:
O ● que mergulha planos à terra é aconselhável. Distribua os pinos à terra do conector/módulo discreto aos chassis/terra análoga se possível.
O ● mantém traços do sinal de PHY ao conector/módulo discreto tão curtos como possível. Se os traços excedem 3-4 polegadas, pague a muita atenção à linha desequilíbrio da impedância.
O ● usando BST (resistores 75Ω e tampão de alta tensão ao chassi moído) para terminar o lado CTs do cabo é aconselhável para o melhor desempenho do IEM (incluído na maioria de soluções do conector).
O ● segue notas de aplicação do fabricante de PHY para uma disposição mais adicional.
