Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: H40520SN
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
PN: |
H40520SN |
Tipo do transformador: |
10/100 de Mbps 4 portos |
Relação das voltas: |
1:1 |
Tipo da montagem: |
SMD |
Tamanho/dimensão: |
28.45mmX16.00mm |
Altura - assentada (máximo): |
5,72 milímetros |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
H40520SN |
Tipo do transformador: |
10/100 de Mbps 4 portos |
Relação das voltas: |
1:1 |
Tipo da montagem: |
SMD |
Tamanho/dimensão: |
28.45mmX16.00mm |
Altura - assentada (máximo): |
5,72 milímetros |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

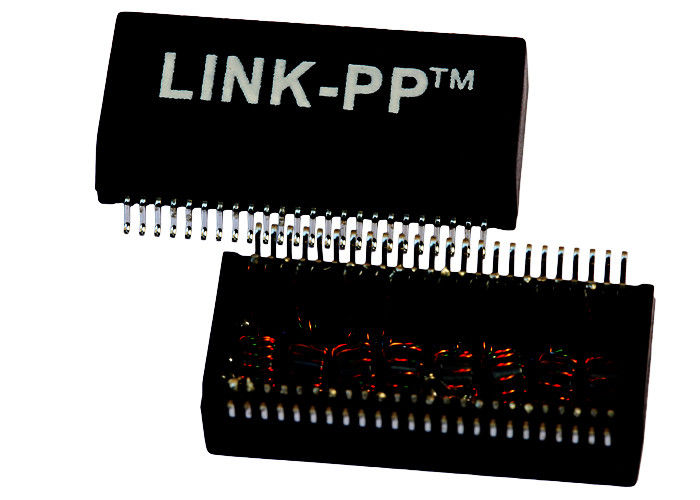

1,4 transformador do Lan dos portos
2.ColiStructure: Toroidal
transformador 3.100base-t
4.SMD, 40pins
TRANSFORMADORES BAIXOS DE 10/100 DE PULSO DO PORTO DO QUADRILÁTERO
Descrição:
Únicos transformadores do Magnetics de Gigabit Ethernet do porto
| Aplicação | ETHERNET do LAN (NÃO ponto de entrada) |
| AutomDX | SIM |
| Comentário | RoHS complacente |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Construção | MOLDE DE TRANSFERÊNCIA |
| Núcleos pelo porto | 4 |
| Número de portos | QUADRILÁTERO |
| PWB | NENHUM PWB |
| Pacote | SMT |
| Altura do pacote (polegadas) | 0,225 ou outro |
| Altura do pacote (milímetro) | 5,715 ou outro |
| Comprimento do pacote (polegadas) | 1,12 ou outro |
| Comprimento do pacote (milímetro) | 28,448 ou outro |
| Largura do pacote (polegadas) | 0,63 ou outro |
| Largura do pacote (milímetro) | 16,002 ou outro |
| RoHS complacente | YES-RoHS-6 |
| Velocidade | 10/100/1000BASE-TX |
| Temperatura | 0 A 70/-40 a +85 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
| P/N principal | LP1164NL, etc. |
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: minuto 1500Vrms
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
Certificação profissional:
• 9001:2008 do ISO
• Certificação do UL
• Alcance Cetitifaction
• Conformidade de RoHS
• Política ambiental ativa
Qualidade da garantia de 100%:
• Fabricado sob controles restritos.
• 100% testado (não apenas grupo testado)
• LINK-PP é OEM de TE (Tyco) por 10 anos
• Cliente bem sucedido: Texas Instruments Samsung Cisco Siemens e Intel…
• LINK-PP é o fornecedor preferido do SI (Texas Instruments)
• Garantia de qualidade: 7 anos
