Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: H2017NLT/H2017NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 rápido |
ponto de entrada: |
350ma |
Porta: |
4 |
HiPot: |
1500v |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 rápido |
ponto de entrada: |
350ma |
Porta: |
4 |
HiPot: |
1500v |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

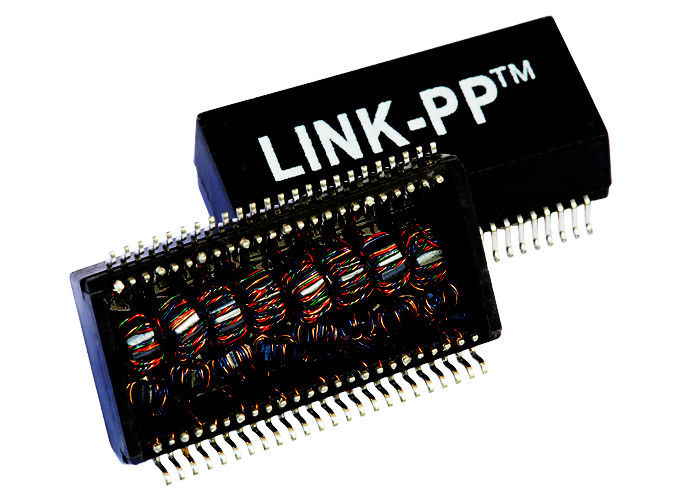

transformador do Lan do porto 1.Quad
2.ColiStructure: Toroidal
transformador 3.100base-t
4.SMD, 48pins
temperatura do reflow do pico 5.RoHS que avalia 245°C°°
desempenho complacente de 6.IEEE 802.3af/ANSI X3.263
7.Designed para aplicações do telefone ou do interruptor do IP
| Aplicação | ETHERNET do LAN (ponto de entrada de PoE&NON) |
| AutomDX | SIM |
| Comentário | RoHS LP5018NL complacente |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Construção | MOLDE DE TRANSFERÊNCIA |
| Núcleos pelo porto | 4 |
| Número de portos | QUADRILÁTERO |
| PWB | NENHUM PWB |
| Pacote | SMT |
| Altura do pacote (polegadas) | 0,285 ou outro |
| Altura do pacote (milímetros) | 7,24 ou outro |
| Comprimento do pacote (polegadas) | 1,094 ou outro |
| Comprimento do pacote (milímetros) | 27,81 ou outro |
| Largura do pacote (polegadas) | 0,60 ou outro |
| Largura do pacote (milímetros) | 15,24 ou outro |
| RoHS complacente | YES-RoHS-6 |
| Velocidade | 10/100BASE-TX |
| Temperatura | 0 A 70 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
| P/N principal | LP5018NL, etc. |
Especificações elétricas (25)
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Perda do retorno
1-30MHz: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Interferência
30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: minuto 1500Vrms
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
| Trabalhos em rede LP5018NL do transformador 1500Vrms do Lan de Mainboard do PC de H2017NL/H2017NLT | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
