16 pinos H1601CG Cartão Ethernet de porta única LAN Transformer RoHS

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: H1601CG

Termos do pagamento & do transporte

Quantidade de ordem mínima: 400/2000/10K/25K

Preço: $0.06-$3.2

Detalhes da embalagem: T&R

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 3KK/Month

Obtenha o melhor preço
Destacar:

H1601C

,

Transformador de porta única RoHS

,

16 pinos Magnéticos

Tipo de transformador:
Modulos de transformadores LAN
Número da parte:
H1601C
Tx/Rx:
1CT: 1CT
Velocidade:
10/100 Base-T
Olá!-potenciômetro:
1500 Vrms
OCL:
minuto 350uh
Tipo de transformador:
Modulos de transformadores LAN
Número da parte:
H1601C
Tx/Rx:
1CT: 1CT
Velocidade:
10/100 Base-T
Olá!-potenciômetro:
1500 Vrms
OCL:
minuto 350uh

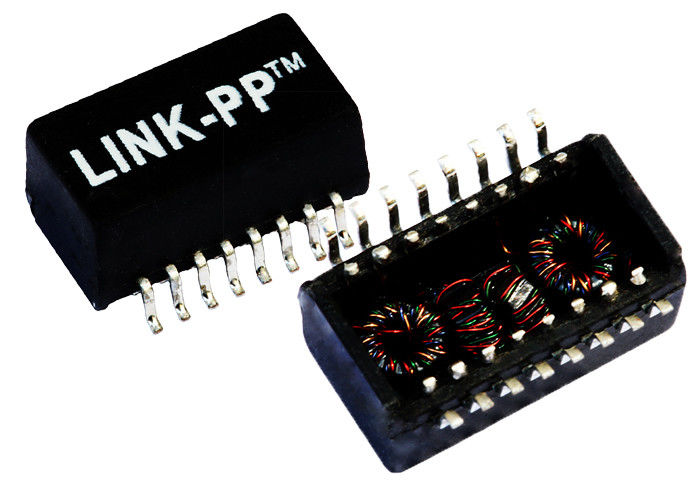

16 pinos H1601CG Cartão Ethernet de porta única LAN Transformer RoHS

H1601C10/100 Transformador LAN de porta única BASE-TModulosCom 16 pinos



Detalhes rápidos:



1.H1601CTransformador LAN de porta única

2Estrutura do cólico: toroidal

3Transformador.100base-t

4.Transformador LAN de 350μH 1CT:1CT

5.Compatível com a RoHS

6. Transformadores magnéticos Ethernet de porta única 10/100 Base-TModulos

7.Tipo de montagem de superfície

8.Nível sensível à humidade: 1


Especificação eléctrica @25°C



Indução 350uH MIN. @ 100KHz 0,2V 8mA DC Bias
INDUTAÇÃO DE FUTA 0.50uH MAX. @ 100KHz 0,2V
Capacidade de entrelaçamento 25 pF TYP.
Resistência de corrente contínua 1.2Ω MAX. A 25 °C
Relação de rotação 1CT:1CT± 5%
POLARIDADE 1-16,6-11 IN-PHASE
Perda de inserção -1,1 dB MAX @ 0,5-100 MHz
Perdas de retorno -18 dB MIN. @ 0,5-30 MHz
-18+20*log ((f/30) dB MIN. @ 30.1-60MHz
-12 dB MIN. @ 60,1-80MHz
TALK cruzado -35 dB MIN. @ 0,5-40MHz
-33+20*log ((f/50) dB MIN. @ 40,1-100MHz
CMRR -30 dB MIN. @ 0,5-100MHz
Isolamento HI-POT 1500VAC @ 1mA,60S
1650VAC @ 1mA,6S
Temperatura de funcionamento 0°C a 70°C




Aplicações deH1601CG 100 Transformadores base-T:

  • HUBs
  • Cartões de PC
  • Interruptores
  • Roteadores
  • Placas-mãe de PC
  • Sistemas SDH (Hierarquia Digital Síncrona)
  • Sistemas PDH (Plesiochronous Digital Hierarchy)
  • Telefones IP
  • Modems xDSL

Embalagem:


A. Embalagem como abaixo (apenas para referência):

16 pinos H1601CG Cartão Ethernet de porta única LAN Transformer RoHS 0
B. Quantidade:
600 peças por bobina
7 bobinas por caixa
4200 pcs por embalagem
