Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: TX1267NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
número da peça: |
TX1267NL |
Velocidade: |
10/100 de Base-T |
Número de portos: |
Porta única |
Aplicação: |
Ethernet do Lan |
Pacote: |
SMD |
Número de Pin: |
24 |
temperatura: |
0℃ a + 70℃ |
Construção: |
Quadro aberto |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
número da peça: |
TX1267NL |
Velocidade: |
10/100 de Base-T |
Número de portos: |
Porta única |
Aplicação: |
Ethernet do Lan |
Pacote: |
SMD |
Número de Pin: |
24 |
temperatura: |
0℃ a + 70℃ |
Construção: |
Quadro aberto |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

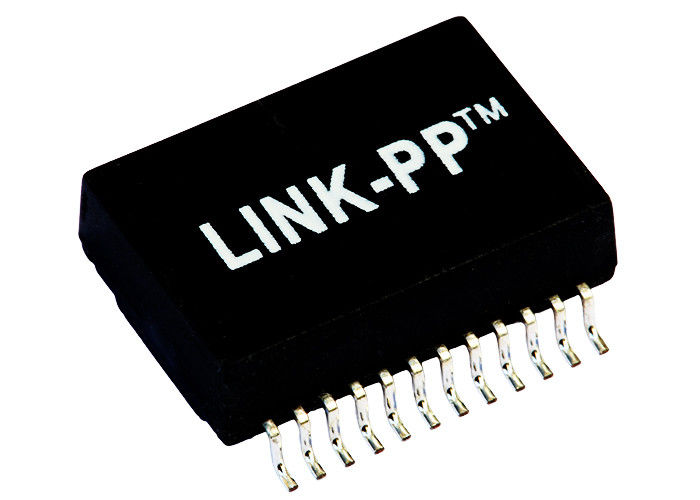

transformador do Lan do porto 1.Single
2.ColiStructure: Toroidal
transformador 3.100Base-t
4.SMD, 16 pinos
10 / 100/1000BASE-TX escolhem o transformador do Lan do porto com 24 pinos
Descrição:
Únicos transformadores do Magnetics de Gigabit Ethernet do porto
| Aplicação | ETHERNET do LAN (ponto de entrada de PoE&NON) |
| AutomDX | SIM |
| Comentário | RoHS complacente |
| Configuração RX | T, C |
| Configuração TX | T, C |
| Construção | MOLDE DE TRANSFERÊNCIA |
| Núcleos pelo porto | 4 |
| Número de portos | Único |
| PWB | NENHUM PWB |
| Pacote | SMT |
| Altura do pacote (polegadas) | 0,225 ou outro |
| Altura do pacote (milímetro) | 5,715 ou outro |
| Comprimento do pacote (polegadas) | 1,12 ou outro |
| Comprimento do pacote (milímetro) | 28,448 ou outro |
| Largura do pacote (polegadas) | 0,63 ou outro |
| Largura do pacote (milímetro) | 16,002 ou outro |
| RoHS complacente | YES-RoHS-6 |
| Velocidade | 10/100/1000BASE-TX |
| Temperatura | 0 A 70/-40 a +85 |
| Relação RX das voltas | 1CT: 1CT |
| Relação TX das voltas | 1CT: 1CT |
| P/N principal | LP1102NL, etc. |
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: minuto 1500Vrms
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
Vantagens competitivas:
•Fabricado sob controles restritos.
•100% testado (não apenas grupo testado)
•LINK-PP é OEM de TE (Tyco) por 10 anos
•Cliente bem sucedido: Texas Instruments Samsung Cisco Siemens e Intel…
•LINK-PP é o fornecedor preferido do SI (Texas Instruments)
•Garantia de qualidade: 7 anos
