Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: XF0013D23
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
XF0013D23 |
LINK-PP P/N: |
LPB80001ANL |
Velocidade: |
10/100 de Base-T |
Aplicação: |
Ethernet do Lan (ponto de entrada) |
Número de Pin: |
20 |
temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações: |
XF0013D23 |
LINK-PP P/N: |
LPB80001ANL |
Velocidade: |
10/100 de Base-T |
Aplicação: |
Ethernet do Lan (ponto de entrada) |
Número de Pin: |
20 |
temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

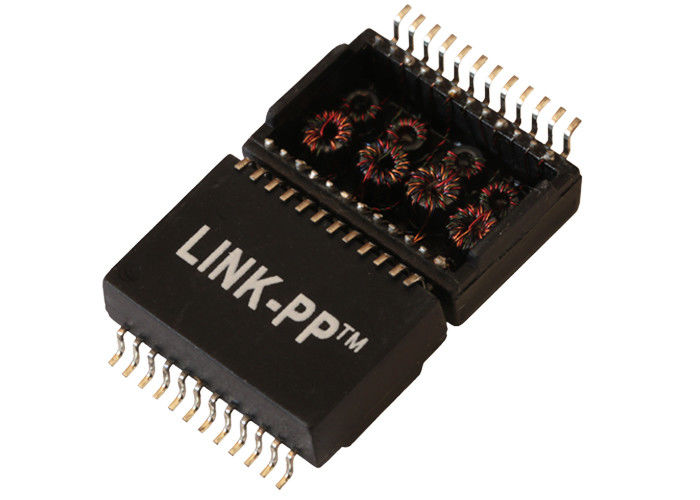

transformador do porto 1.Single
transformador de 2.10/100 bases-t
3.Type: Estrutura da bobina de SMT 4.: Toroidal
O transformador 10 do Lan do ASAO/100Base-T escolhe os módulos XF0013D23 do transformador do porto
Aplicações:
Usado para equipamentos dos trabalhos em rede e de comunicação tais como o CUBO, placa PC, interruptor, router, PC Mainboard, ASAO, PDH, telefone do IP, modem de xDSL
Descrição:
10/100Base-T escolhem os módulos do transformador do porto
|
Aplicação |
ETHERNET do LAN (ponto de entrada de PoE&NON) |
|
AutomDX |
SIM |
|
Comentário |
RoHS complacente |
|
Configuração RX |
T, C |
|
Configuração TX |
T, C |
|
Construção |
MOLDE DE TRANSFERÊNCIA |
|
Núcleos pelo porto |
4 |
|
Número de portos |
Único |
|
PWB |
NENHUM PWB |
|
Pacote |
SMT |
|
Altura do pacote (polegadas) |
0,225 ou outro |
|
Altura do pacote (milímetros) |
5,715 ou outro |
|
Comprimento do pacote (polegadas) |
1,12 ou outro |
|
Comprimento do pacote (milímetros) |
28,448 ou outro |
|
Largura do pacote (polegadas) |
0,63 ou outro |
|
Largura do pacote (milímetros) |
16,002 ou outro |
|
RoHS complacente |
YES-RoHS-6 |
|
Velocidade |
10/100/1000BASE-TX |
|
Temperatura |
0 A 70/-40 a +85 |
|
Relação RX das voltas |
1CT: 1CT |
|
Relação TX das voltas |
1CT: 1CT |
|
P/N principal |
LP1102NL, etc. |
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: 1500Vrms, 0.5mA, 1Sec
Lado da microplaqueta à linha lado
Vantagens competitivas:
16 anos de experiência da produção,
pessoal 2600,
teste de 100%
Prazo de entrega flexível
