Especificações: |
XFATM9B |
Família: |
10/100Base-T magnético |
Montagem: |
SMD |
Gire o rádio: |
1: 1 |
Produtivo maciço: |
LP1188NL |
temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Especificações: |
XFATM9B |
Família: |
10/100Base-T magnético |
Montagem: |
SMD |
Gire o rádio: |
1: 1 |
Produtivo maciço: |
LP1188NL |
temperatura: |
- 40 A + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
| Único transformador do porto | 10/100 de transformador da base-t | Rádio da volta do 1:1 | Montagem de SMD |
Descrição:

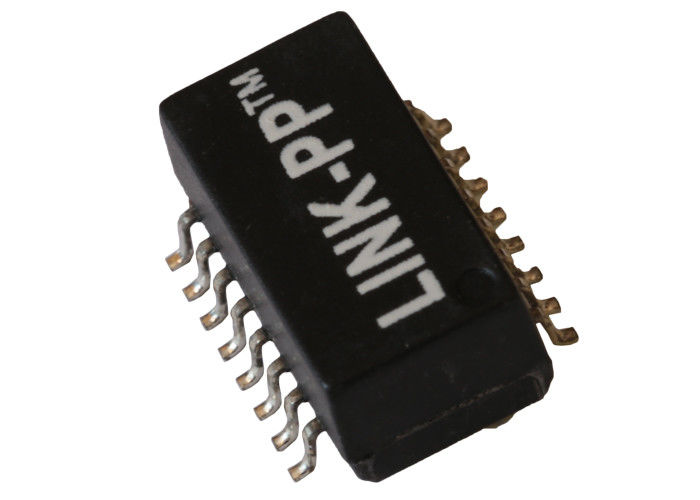

Transformador magnético baixo 16Pins do LAN do FE do módulo de XFATM9B 10/100
10/100Base-T transformador XFATM9B
módulos do transformador 10/100Base-T
os ethernet 10/100Base-T escolhem o módulo do transformador do porto
|
Aplicação |
ETHERNET do LAN (ponto de entrada de PoE&NON) |
|
AutomDX |
SIM |
|
Comentário |
RoHS complacente |
|
Configuração RX |
T, C |
|
Configuração TX |
T, C |
|
Construção |
MOLDE DE TRANSFERÊNCIA |
|
Núcleos pelo porto |
4 |
|
Número de portos |
Único |
|
PWB |
NENHUM PWB |
|
Pacote |
SMT |
|
Altura do pacote (polegadas) |
0,225 ou outro |
|
Altura do pacote (milímetros) |
5,715 ou outro |
|
Comprimento do pacote (polegadas) |
1,12 ou outro |
|
Comprimento do pacote (milímetros) |
28,448 ou outro |
|
Largura do pacote (polegadas) |
0,63 ou outro |
|
Largura do pacote (milímetros) |
16,002 ou outro |
|
RoHS complacente |
YES-RoHS-6 |
|
Velocidade |
10/100/1000BASE-TX |
|
Temperatura |
0 A 70/-40 a +85 |
|
Relação RX das voltas |
1CT: 1CT |
|
Relação TX das voltas |
1CT: 1CT |
|
P/N principal |
LP1102NL, etc. |
Especificações elétricas (25):
1. Voltas Ratio50KHz, 0.5V
Lado da microplaqueta: Linha side=1CT: 1CT+_2%
2. Indutância (Ls) 100KHz, 0.1V, polarização da C.C. 12mA:
Lado da microplaqueta: minuto 350uH
3. Inserção Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz do retorno: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial à rejeção de modo comum:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Olá!-potenciômetro: 1500Vrms, 0.5mA, 1Sec
Lado da microplaqueta à linha lado
