Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO

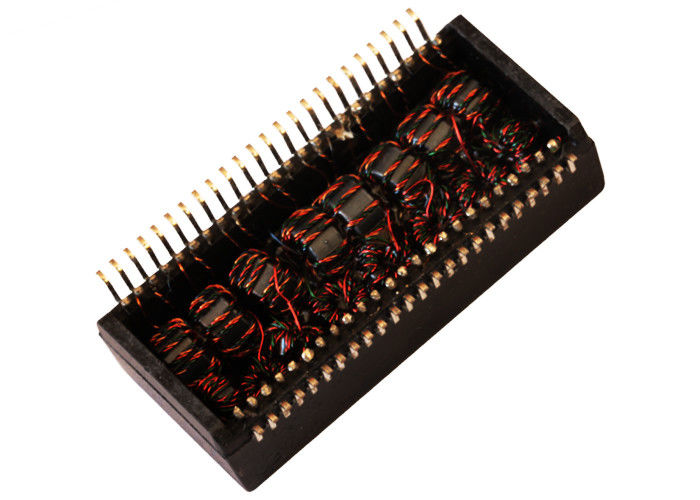

Número do modelo: GS5014
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$1.2
Detalhes da embalagem: T&R
Tempo de entrega: Cerca de 1-2 dias
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificações: |
GS5014 / GS5014 LF |
Velocidade: |
Gigabit |
Número de portas: |
dual |
Tipo: |
Magnetismo LAN discreto |
Pacote: |
Smd |
Número de pin: |
48 |
Temperatura: |
0℃ a +70℃ |
Arquivos disponíveis: |
PDF/3D/ISG/Stp/Step/Ficha de dados |
Especificações: |
GS5014 / GS5014 LF |
Velocidade: |
Gigabit |
Número de portas: |
dual |
Tipo: |
Magnetismo LAN discreto |
Pacote: |
Smd |
Número de pin: |
48 |
Temperatura: |
0℃ a +70℃ |
Arquivos disponíveis: |
PDF/3D/ISG/Stp/Step/Ficha de dados |
|
Parâmetro |
Valor |
|---|---|
|
Relação de voltas (TX/RX) |
1CT:1CT (± 5%) |
|
Indutância de circuito aberto (OCL) |
350 μH (min) @ 100KHz/0,1V com Bias CC de 8mA |
|
Indutância de fuga (L.L) |
0.5 μH (máximo) |
|
Capacidade de enrolamento (CW/W) |
1.2 pF (máximo) |
|
Resistência de corrente contínua (DCR) |
1.2 Ω (máximo) |
|
Potencial elevado (HI-POT) |
AC 1500V / 1mA |
|
Parâmetro |
Frequência |
Valor |
|---|---|---|
|
Perda de inserção |
1-100 MHz |
-1,0 dB (máximo) |
|
Perda de retorno |
1-30 MHz |
-18 dB (Min) |
|
|
40 MHz |
-16 dB (Min) |
|
|
50 MHz |
-14,08 dB (Min) |
|
|
60 a 80 MHz |
- 12,5 dB (Min) |
|
|
100 MHz |
-10 dB (Min) |
|
Transmissão |
30 MHz |
-40 dB (Min) |
|
|
60 MHz |
-35 dB (Min) |
|
|
100 MHz |
-30 dB (Min) |
|
Relação de rejeição de modo comum (DCMR) |
30 MHz |
-43 dB (Min) |
|
|
60 MHz |
-37 dB (Min) |
|
|
100 MHz |
-33 dB (Min) |
