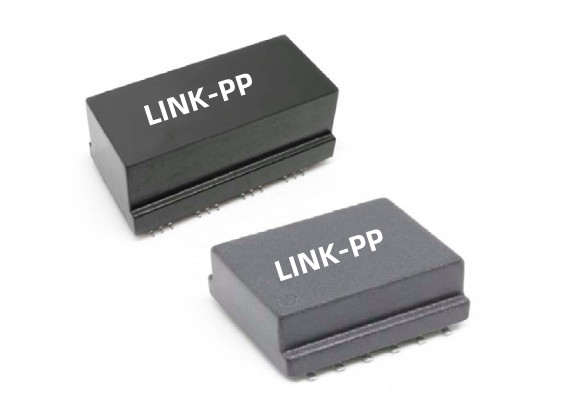

100Base-TX SMT Transformador de Alto Isolamento HX1332NL HX1332CNL

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: HX1332NL / HX1332CNL

Termos do pagamento & do transporte

Quantidade de ordem mínima: 200/1000 peças

Preço: $0.09-$2.2

Detalhes da embalagem: Tape & Reel

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 5KK/mês

Obtenha o melhor preço
Destacar:

Transformador Ethernet HX1332CNLT

,

Magnéticos Ethernet de isolamento elevado

,

Transformador SMT HX1332CNL

P/N:
HX1332NL / HX1332CNL
Função do transformador:
Interface de isolamento e dados
Relação de voltas:
1CT: 1CT
Temperatura:
-40°C ~ 85°C
Instalação:
SMT
Duração:
25,4 mm
Largura:
17,2 milímetros
Altura:
10,6 milímetros
P/N:
HX1332NL / HX1332CNL
Função do transformador:
Interface de isolamento e dados
Relação de voltas:
1CT: 1CT
Temperatura:
-40°C ~ 85°C
Instalação:
SMT
Duração:
25,4 mm
Largura:
17,2 milímetros
Altura:
10,6 milímetros
100Base-TX SMT Transformador de Alto Isolamento HX1332NL HX1332CNL

HX1332NL HX1332CNL 16Número PINDetalhes do transformador Ethernet:




Número da parte

HX1332NL

HX1332CNL

Taxa de dados

100Base-TX

100Base-TX

Número de canais/portos

1

1

PoE

15W 2pares

30W 2pares

Número PIN

16

16

Temperatura de operação

- 40°Ca + 85°C

- 40°Ca + 85°C

Isolamento de segurança

Reforçado

Reforçado

Tensão de funcionamento

400 V

400 V

Isolamento

4000 Vrms / 60 segundos

4000 Vrms / 60 segundos

Indutividade

200 uH min.

350 uH @ 8mA

Construção

OPHD

OPHD

Classe de isolamento reforçado

2MOOP / 1MOPP

2MOOP / 1MOPP

Descolagem e descolagem (min)

8.0 / 6,4 mm

8.0 / 6,4 mm

Perda de inserção (MAX)

0.1 -30 MHz: -1.0 dB
60 a 80 MHz: -4,0 dB
100 MHz: -

0.1 -30 MHz: -1.0 dB
60-80 MHz: -3,0 dB
100 MHz: -4,0 dB

Perda de retorno (MAX)

1-30 MHz: -10 dB
40 MHz: -8 dB
60 / 100 MHz: -

1-30 MHz: -9 dB
40 MHz: -7 dB
60 / 100MHz: -4,5 / -2dB

DCMR ((MIN)

1MHz: -50 dB
30 a 60 MHz: -36 dB
100 MHz: -31,5 dB

1MHz: -50 dB
30 a 60 MHz: -35 dB
100 MHz: -30 dB



Características principais do HX1332NLEthernet Magnetics:




  • Projetados para ultrapassar os padrões IEEE para Ethernet rápido
  • Suporta Power over Ethernet (PoE)
  • Isolamento reforçado de segurança médica - 2MOPP/MOOP
  • Projetado para cumprir as normas UL60601-1 e IEC62368-1
  • Compatível com todos os principais PHY
  • Industrial Faixa de temperatura de funcionamento -40 a +85°C
  • Temperatura de armazenagem: -50°C a 125°C
  • Rubrica: DAP (ftalato de dialílio) com classificação de inflamabilidade UL 94V-0 ou superior
  • Quadro de chumbo: liga de cobre
  • Revestido por baixo: Níquel Ductil Meia-Duro 50-100 ‰ (1,3-2,5 um)
  • Revestidos: 100% de estanho eletro-depositado por ASTM B545 300 - 50 u ̊ ((8-13 u ̊)
  • Revestimento: acabamento fosco 100% solda de estanho



Módulos Ethernet para embalagens de segurança médica:

1Material: Poliestireno Condutor Negro
2- Componentes por bobina: 200 unidades
3- Quantidade por caixa: 5x rolos = 1000 peças
