Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: TG5G-HP10NZ5IF
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
Especificação: |
TG5G-HP10NZ5IF |
PN atualizado: |
LP72426ANL |
Velocidade: |
5G_bit |
Número de portos: |
Único |
Aplicação: |
Lan Ethernet (PoE+) |
Pacote: |
SMD |
Número de PIN: |
24 |
Temperatura: |
0 a +70℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo de vida:: |
Mais do que 20Years |
Especificação: |
TG5G-HP10NZ5IF |
PN atualizado: |
LP72426ANL |
Velocidade: |
5G_bit |
Número de portos: |
Único |
Aplicação: |
Lan Ethernet (PoE+) |
Pacote: |
SMD |
Número de PIN: |
24 |
Temperatura: |
0 a +70℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo de vida:: |
Mais do que 20Years |

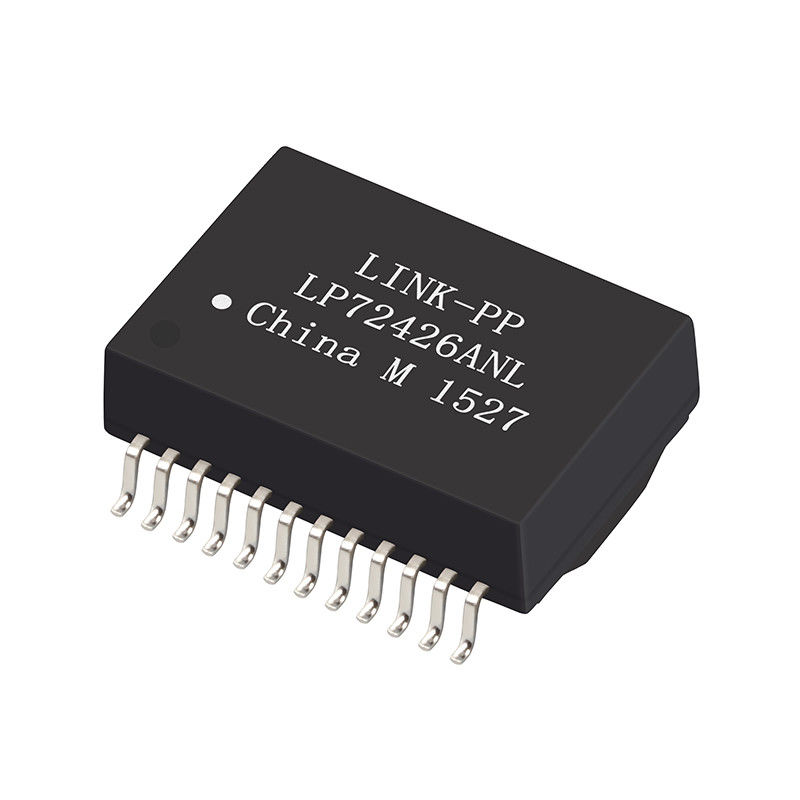

Módulos do transformador do ponto de entrada da base-T 1A de TG5G-HP10NZ5IF 24Pin 5G
Informações detalhadas:
| Módulos do transformador do ponto de entrada da base-T 1A de TG5G-HP10NZ5IF 24Pin 5G | |
| Número da peça de LINK-PP | LP72426ANL |
| Velocidade | 5G BASE-T |
| Número de portos | ÚNICO |
| Aplicação - LAN | ETHERNET (PoE+) |
| Pacote | SMD |
| Temperatura | 0 a +70℃ |
| AutomDX | SIM |
| Comentário | MESMOS COMO A VERSÃO DOS NL |
| Configuração RX | C, T |
| Configuração TX | C, T |
| Construção | QUADRO ABERTO |
| Núcleos pelo porto | 8 |
| Número de portos | ÚNICO |
| Altura do pacote (polegadas) | 0,236 |
| Altura do pacote (milímetros) | 6,00 |
| Comprimento do pacote (polegadas) | 0,715 |
| Comprimento do pacote (milímetros) | 18,15 |
| Largura do pacote (polegadas) | 0,630 |
| Largura do pacote (milímetros) | 16,00 |
| Gerencie a relação RX | 1CT: 1CT |
| Gerencie a relação TX | 1CT: 1CT |
| Você pode ser interessante abaixo em apoios atenciosos: | ||||
| Folha de dados | Pedido pelo e-mail a | contacte-nos | ||
| Amostras | Livre | Para a entrega das amostras grátis, os pls recomendam abaixo da informação para o transporte | ||
| Nome da empresa | ||||
| Endereço de entrega | ||||
| Número de telefone | ||||
| Pessoa de contato | ||||
| C.A. de UPS/DHL/Fedex/TNT | (Se disponível) | |||
| Produção experimental | U/P (USD) | $0.06-$3.2 | Nós podemos enviar para fora peça diretamente a seus armazém/porta à porta | |
| L/T (semanas) | Conservado em estoque | |||
| Termo de envio | DAP/CIF/FCA/FOB | |||
| Produção em massa | U/P (USD) | Conservado em estoque | ||
| L/T (semanas) | Conservado em estoque | |||
| Termo de envio | DAP/CIF/FCA/FOB | |||
| Lifecycel | Mais de 20 anos | Você pode usar nossas peças para a consideração a longo prazo | ||
| Relação da rejeição | Zero defeituoso (100% testado) | |||
| Serviços especiais | Accept personalizou o serviço | Accept revisou o projeto | ||
|
Agora você pode contactar-nos imediatamente
|
||||
Pacote do carretel: SPQ/750pcs, Qty-carton/4500pcs, caixa size/37*37*25cm, G.W-carton/7kg
Característica:
MÓDULOS P/N DE 10/100 DE MAGNETICS DE BASE-T: FOLHA DE DADOS DE H2001DG
●Módulos portuários duplos do transformador (10/100 de base-TX) para auto aplicações de MDI/MDIX.
●Compatível com padrão de IEEE 802,3 e de ANSI X3.236
incluindo a linha de base vagueie especificação de compensação DE
350uH OCL quando inclinou em 8mA do ℃ 0℃ ao ℃ 70.
●Disponível no pacote direto do furo.
●Variação da temperatura de funcionamento: ℃ 0℃ ao ℃ +70
●Variação da temperatura do armazenamento: ℃ de -25℃ ao ℃ +125
Especificações elétricas @ 25°C
relação 1.Turns:
TX=1CT∶1CT RX=1CT∶1CT
2.Pri OCL: MINUTO 350uH
@100KHz, 0.1V, polarização 8mADC.
perda 3.Insertion:
1-100MHz: - 1.15dB MAX
perda 4.Return (MINUTO do DB):
1-30MHz: - 18 30-60MHz: - 14
60-80MHz: - 12
5.Crosstalk:
1-100MHz: - MINUTO 38dB
6.CMRR: 1-100MHz: - TIPO 40dB
7.Hi-Pot: 1500Vrms @0.5mA
temperatura 8.Operating: 0℃~70℃/-40℃~+85℃
