Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,ROHS,Reach,ISO
Número do modelo: J1011F21PNL ((LPJ1011ABNL))
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100 pcs
Preço: $0.09-$1.85
Detalhes da embalagem: 50PCS/Tray, 1200pcs/Carton
Tempo de entrega: Dentro de uma semana
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 200000-300000/Mês
Tipo: |
Jack magnético |
Material do escudo: |
De aço |
Material de contacto Fosforo Bronze: |
Bronze de fósforo |
Material de habitação: |
termoplástico |
Classificação de inflamabilidade: |
UL 94 V-0 |
Nível de sensibilidade à humidade: |
Classificação mais elevada 1 |
Tipo: |
Jack magnético |
Material do escudo: |
De aço |
Material de contacto Fosforo Bronze: |
Bronze de fósforo |
Material de habitação: |
termoplástico |
Classificação de inflamabilidade: |
UL 94 V-0 |
Nível de sensibilidade à humidade: |
Classificação mais elevada 1 |
| Números | 10GBase-T através de um conector RJ45 com LEDs |
|---|---|
| Pulso P/N | J1011F21PNL |
| LINK-PP P/N | LPJ1011ABNL |
| Magnéticos | Integração |
| Gênero | Jack (mulher) |
| Orientação da montagem do PCB | Entrada lateral |
| Orientação do fecho | Padrão - Chapeamento |
| PortosConfiguração | 1X1 |
| Velocidade | 10/100 BASE-TX |
| AutoMDIX | Com |
| Ângulo de montagem | Ângulo reto |
| Número de posições/contatos | 8P8C |
| PoE | NÃO |
| LED L / R Cor | Verde / Amarelo |
| Método de terminação | Soldagem |
| Tipo de terminação de contacto | Através do Buraco |
| Escondido | - Sim, sim. |
| Dedos EMI | Parte superior e laterais |
| Temperatura de operação | 0°C a +70°C |
| Processos de solda sem chumbo | Soldagem por ondas com capacidade para 260 °C |
| Aplica-se a: | Placas de circuito impresso |
| Dimensão ((LxWxH) | 25.25*16.15*13.45mm |
| Estatuto da RoHS | Compatível com a RoHS |
| Amostra | Disponível |
| Ficha de dados Conector RJ45 | LPJ1011ABNL.pdf |

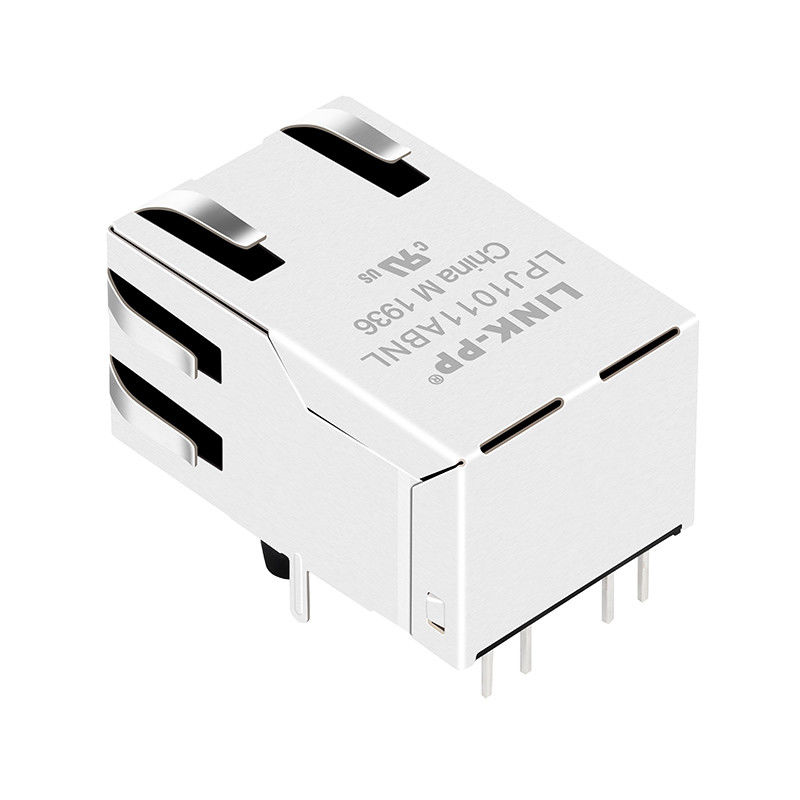

J1011F21PNLConector RJ45 1x1Este conector pode ser usado em modems ADSL, configurações LAN-on-Motherboard, Hubs e Switches, etc.
1. TR: ((100KHZ, 0,1 V);
TX=1CT:1CT ± 3% RX=1CT:1CT ± 3%
2. LX: (100KHz,100mV, 8mA, DC Bias)
PINS: (P1,P2), ((P7,P8) = 350uH MIN
3Hipótese:
PINS (P1,P3,P2) TO (J1,J2) = 1500VAC por 60 segundos
PINS (P7,P6,P8) TO (J3,J6) = 1500VAC por 60 segundos
4Perda de inserção:
-1,0 dB MAX @ 1,0 MHz a 65 MHz
5Perda de retorno:
-20dB MIN @ 1MHz a 10MHz
-16dB MIN @ 10MHz a 30MHz
-12dB MIN @ 30MHz a 60MHz
-10 dB MIN @ 60 MHz a 100 MHz
6- O que é isto?
-40dB MIN @1MHz a 30MHz
-35dB MIN @30MHz a 60MHz
-30dB MIN @60MHz a 100MHz
7. Rejeição de modo comum:
-30dB MIN @1MHz a 50MHz
-20dB MIN @50MHz a 150MHz
8Temperatura de funcionamento: 0°C ∼ 70°C.
