Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: POE36PR-12ED
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.82
Detalhes da embalagem: Fita e carretel
Tempo de entrega: em Stock Ship Hoje
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 5kk/mês
Especificações: |
POE36PR-12ED |
Poder: |
36W |
Indutância em 0A: |
41 |
Tolerância: |
10% |
Isat: |
4.2a |
Indutância de vazamento máx.: |
0,28µH |
Tensão de isolamento: |
12 V, 1,5 A |
Produção secundária: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo de vida: |
Mais de 20 anos |
Especificações: |
POE36PR-12ED |
Poder: |
36W |
Indutância em 0A: |
41 |
Tolerância: |
10% |
Isat: |
4.2a |
Indutância de vazamento máx.: |
0,28µH |
Tensão de isolamento: |
12 V, 1,5 A |
Produção secundária: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo de vida: |
Mais de 20 anos |

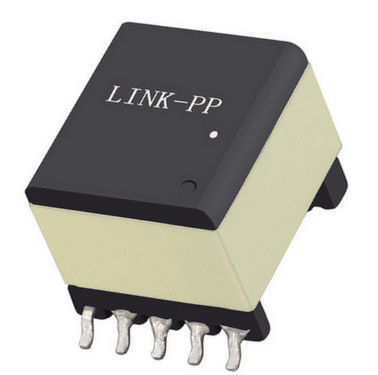

O POE36PR-12ED é um transformador flyback e forward de 36W para aplicações PoE, com indutividade de 41μH, isolamento de 1500 Vrms e terminações compatíveis com RoHS.
OPOE36PR-12EDé umTransformador flyback de 36 W para PoEconcebido para uma conversão de energia confiável em sistemas de energia de rede compactos e exigentes, construído com núcleo de ferrita e terminações compatíveis com a RoHS,Este transformador suporta projetos de energia DC-DC isolados onde a eficiência, estabilidade térmica e desempenho elétrico são críticos.
Engenheiros à procura de umTransformador PoE de regresso,Transformador para PoE, ouTransformador isolado de 36 WO POE36PR-12ED é muito adequado para a distribuição de energia em dispositivos alimentados por Ethernet, sistemas industriais e equipamentos de comunicação.
| Parâmetro | Especificações |
|---|---|
| Potência | 36 W |
| Indutância a 0A | 41 μH ± 10% |
| Condições de ensaio para a indutividade | 200 kHz, 0,1 Vrms, 0 Adc |
| Corrente de saturação (Isat) | 4.2A |
| DCR Primária | 62.0 mΩ máximo |
| DCR Secundário 1 | 23.0 mΩ máximo |
| DCR Secundário 2 | 23.0 mΩ máximo |
| Auxiliar DCR | 85.0 mΩ máximo |
| Indutividade de fuga | 0.28μH no máximo |
| Condição de ensaio de fuga | Medido entre os pinos 1 e 3 com todos os outros pinos encurtados |
| Relação de voltas | Pri: Sec1: Sec2: Aux = 1: 0,375: 0,375: 0.375 |
| Voltagem de isolamento | 1500 Vrs |
| Produção secundária | 12 V, 1,5 A por segundo |
| Output auxiliar | 10 V, 50 mA |
O POE36PR-12ED foi concebido para uma fiabilidade a longo prazo em ambientes de produção e suporta processos de montagem a altas temperaturas.
| Parâmetro ambiental | Especificações |
|---|---|
| Conformidade | Compatível com a RoHS, livre de halogênio |
| Intervalo de temperatura ambiente | -40°C a +125°C |
| Temperatura de armazenamento, componente | -40°C a +165°C |
| Temperatura de armazenamento, fita e bobina | -40°C a +80°C |
| Temperatura máxima da parte | +165°C |
| Nível de sensibilidade à umidade | MSL 1 |
| Resistência térmica à solda | Três refluxos de 40 segundos no máximo a + 260 °C |
O transformador utiliza umnúcleo de ferrita, ajudando a apoiar um desempenho magnético eficiente para aplicações de conversão de potência.
- Não.
OTransformador POE36PR-12EDÉ adequado para uma ampla gama de projetos de energia isolados, incluindo:
O POE36PR-12ED é utilizado emProjetos de alimentação de energia PoE flyback e forwardque exigem conversão isolada, duas saídas secundárias e um desempenho térmico fiável.
Sim, está especificamente posicionado como umTransformador flyback e forward para PoE, tornando-o adequado para aplicações de conversores de retorno.
O transformador forneceIsolamento de 1500 Vrmsdo primário e auxiliar para cada secundário.
Cada secundário fornece12 V a 1,5 A, e o enrolamento auxiliar fornece10 V a 50 mA.
Sim, é.Compatível com a RoHSelivre de halogénio.
O intervalo de temperatura ambiente é-40°C a +125°C.
