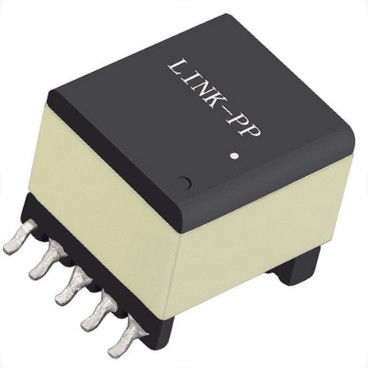

POE22PR-50ED escolhem transformadores dianteiros do Flyback de umas saídas de potência mais altas

• Flyback e transformadores dianteiros para o ponto de entrada até 72 watts
• Opera-se com entrada de 9 – 57 V (POE21, 22, 24, 33, 35 e 38)
• Opera-se com entrada de 33 – 57 V (POE23, 30, 36, 53, 70, e 72)
• Um isolamento minuto (hipot): 1500Vrms, do pri e auxiliar a cada um
segundo; 500Vrms do pri a auxiliar; 500Vrms entre dois secundários
• As saídas duplas podem ser configuradas como uma única saída de potência mais alta
• AEC-Q200 categoria 1 (– 40°C a +125°C)

Ferrite material do núcleo

Ambiente   RoHS complacente, halogênio livre

Terminações   Lata-prata-cobre sobre a lata sobre o níquel sobre o bronze dos phos

Peso 7,1 – 7,9 g

Temperatura ambiental – 40°C a +125°C

Temperatura máxima +165°C da parte (ambiental + elevação do temp)

Componente da temperatura de armazenamento: – 40°C a +165°C

Empacotamento da fita e do carretel: – 40°C a +80°C

Resistência reflows máximos de solda do calor aos três 40 segundos em +260°C, peças de refrigeração à temperatura ambiente entre ciclos

Nível da sensibilidade de umidade (MSL) 1 (vida ilimitada do assoalho em <30>

Falhas a tempo (FIT)/tempo médio entre as falhas (MTBF)

38 por bilhão horas/26.315.789 horas, calculadas por Telcordia SR-332

1. empacotamento: D = carretel máquina-pronto de 13 ″. EIA-481 gravou plástico
fita (150 porções pelo carretel completo). Quantidades menos do que
carretel completo disponível: na fita (não máquina pronta) ou
com líder e reboque (carga $25).
2. a indutância é para o preliminar, medido em 200 quilohertz, 0,1 Vrms, 0 CAD.
3. indutância do escapamento medida entre os pinos 1 e 3 com todos os outro
pinos shorted.
4. a saída é para cada um secundário. A saída do enrolamento auxiliar é 10 V, 50 miliampères.
5. baseado em 280 mT em 25°C e em número de gerencie nos pinos 1-3.
6. especificações elétricas em 25°C.
Refira Doc 362" os componentes de superfície de solda da montagem” que soldam antes.
