Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO

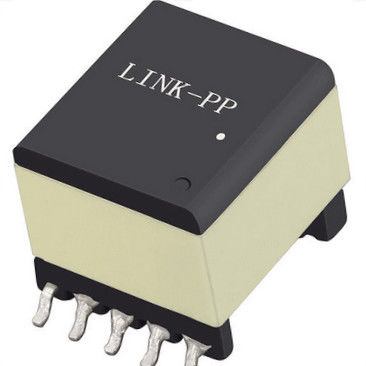

Número do modelo: POE23PR-33ED
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
especificações: |
POE23PR-33ED |
Poder: |
23W |
Indutância em 0A: |
54 |
Tolerância: |
10% |
Isat: |
3.2A |
Indutância do escapamento máxima: |
0.67µH |
Tensão do isolamento: |
3,3 V, 3,5 A |
Saída secundária: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo de vida: |
Mais do que 20Years |
especificações: |
POE23PR-33ED |
Poder: |
23W |
Indutância em 0A: |
54 |
Tolerância: |
10% |
Isat: |
3.2A |
Indutância do escapamento máxima: |
0.67µH |
Tensão do isolamento: |
3,3 V, 3,5 A |
Saída secundária: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo de vida: |
Mais do que 20Years |
| Especificações | Poder (W) | Indutância em 0A (µH) | Tolerância (%) | Isat (A) | RCI máximo (mΩ) | |||
| Pri | Sec1 | Sec2 | Auxiliar | |||||
| POE23PR-33ED | 23 | 54 | 10 | 3,2 | 62 | 6,5 | 6,5 | 58 |
| Escapamento Indutância máximo (µH) |
Relação das voltas | Isolamento Tensão (Vrms) |
Secundário Saída (V, A) |
| Pri: Sec1: Sec2: Auxiliar | |||
| 0,67 | 1: 0,125: 0,125: 0,375 | 1500 | 3,3 V, 3,5 A |
• Flyback e transformadores dianteiros para o ponto de entrada até 72 watts
• Opera-se com entrada de 9 – 57 V (POE21, 22, 24, 33, 35 e 38)
• Opera-se com entrada de 33 – 57 V (POE23, 30, 36, 53, 70, e 72)
• Um isolamento minuto (hipot): 1500Vrms, do pri e auxiliar a cada um
segundo; 500Vrms do pri a auxiliar; 500Vrms entre dois secundários
• As saídas duplas podem ser configuradas como uma única saída de potência mais alta
• AEC-Q200 categoria 1 (– 40°C a +125°C)
Ferrite material do núcleo
Ambiente RoHS complacente, halogênio livre
Terminações Lata-prata-cobre sobre a lata sobre o níquel sobre o bronze dos phos
Peso 7,1 – 7,9 g
Temperatura ambiental – 40°C a +125°C
Temperatura máxima +165°C da parte (ambiental + elevação do temp)
Componente da temperatura de armazenamento: – 40°C a +165°C
Empacotamento da fita e do carretel: – 40°C a +80°C
Resistência reflows máximos de solda do calor aos três 40 segundos em +260°C, peças de refrigeração à temperatura ambiente entre ciclos
Nível da sensibilidade de umidade (MSL) 1 (vida ilimitada do assoalho em <30>
Falhas a tempo (FIT)/tempo médio entre as falhas (MTBF)
38 por bilhão horas/26.315.789 horas, calculadas por Telcordia SR-332
1. empacotamento: D = carretel máquina-pronto de 13 ″. EIA-481 gravou plástico
fita (150 porções pelo carretel completo). Quantidades menos do que
carretel completo disponível: na fita (não máquina pronta) ou
com líder e reboque (carga $25).
2. a indutância é para o preliminar, medido em 200 quilohertz, 0,1 Vrms, 0 CAD.
3. indutância do escapamento medida entre os pinos 1 e 3 com todos os outro
pinos shorted.
4. a saída é para cada um secundário. A saída do enrolamento auxiliar é 10 V, 50 miliampères.
5. baseado em 280 mT em 25°C e em número de gerencie nos pinos 1-3.
6. especificações elétricas em 25°C.
Refira Doc 362" os componentes de superfície de solda da montagem” que soldam antes.
Q1: São você um fabricante ou a empresa de comércio?
: nós somos um fabricante que se especialize nos conectores RJ45 e no LAN Transformer por mais de 23 anos.
Q2: Posso eu obter algumas amostras?
: Sim, 3-5 amostras grátis dos PCes estão disponíveis para seu teste. Os grupos pequenos são igualmente aceitáveis.
Q3: É OEM disponível?
: Sim. Nós temos a experiência rica e boa capacidade para pôr seus projeto e ideia no produto real, nós podemos laser imprimir seu tipo nos produtos.
Q4: Como sobre o prazo de execução?
: Nós temos uma equipe muito profissional com de alta qualidade, geralmente nós podemos enviar no prazo de 30 dias. Mas para detalhes, contacte por favor nosso vendedor, obrigado.
