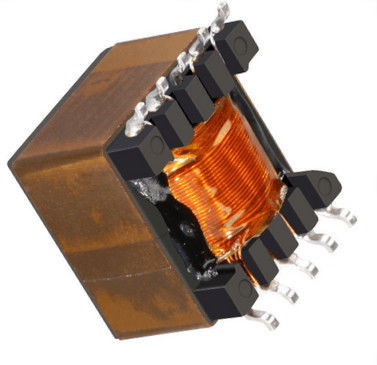

Transformadores do Flyback do poder superior de POE51Q-33ED

• Tornado para os conversores de poder até 51 do paládio do ponto de entrada do Flyback DC/DC W

• Projetou encontrar o próximo padrão de IEEE802.3bt e opera-se com entrada de 36 – 57 V

• 1500 Vrms, um isolamento minuto (hipot) entre preliminar e auxiliar a secundário.

• Solução perfeita para as aplicações do ponto de entrada do poder superior que incluem a construção esperta e o IoT

• AEC-Q200 categoria 1 (– 40°C a +125°C)

Ferrite material do núcleo

Ambiente   RoHS complacente, halogênio livre

Terminações   Lata-prata-cobre sobre a lata sobre o níquel sobre o bronze dos phos

Peso 6,5 – 8 g

Temperatura ambiental – 40°C a +125°C

Temperatura máxima +165°C da parte (ambiental + elevação do temp)

Componente da temperatura de armazenamento: – 40°C a +165°C

Empacotamento da fita e do carretel: – 40°C a +80°C

Resistência reflows máximos de solda do calor aos três 40 segundos em +260°C, peças de refrigeração à temperatura ambiente entre ciclos

Nível da sensibilidade de umidade (MSL) 1 (vida ilimitada do assoalho em <30>

Falhas a tempo (FIT)/tempo médio entre as falhas (MTBF)

38 por bilhão horas/26.315.789 horas, calculadas por Telcordia SR-332

1. Empacotamento: D = carretel máquina-pronto de 13 ″. EIA-481 gravou a fita plástica (150 porções pelo carretel completo).

                               Carretel das quantidades menos do que completamente disponível: na fita (não máquina pronta) ou com líder e reboque (carga $25).

2. A indutância é para o preliminar, medido em 250 quilohertz, 0,5 Vrms, 0 CAD.

3. a indutância do escapamento é para o preliminar com o secundário e os enrolamentos auxiliares shorted.

4. corrente da C.C. em 25°C de que causa uma gota da indutância <15>

5. a saída é para o secundário. A saída do enrolamento auxiliar é 12 V, 30 miliampères.

6. especificações elétricas em 25°C. Refira Doc 362" os componentes de superfície de solda da montagem” que soldam antes.
