84F-01NL Portão duplo 1000Base-T 50PIN Transformador de rede LP5020NLR

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: 84F-01NL

Termos do pagamento & do transporte

Quantidade de ordem mínima: 400/2400PCS

Preço: $0.05-$1.2

Detalhes da embalagem: Tape & Reel

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 5KK/mês

Obtenha o melhor preço
Destacar:

84F-01NL Transformador LAN

,

Transformador Ethernet 1000Base-T

,

Transformador de rede 50PIN

Série de produtos:
84F-01NL Transformador de duas portas
LINK-PP P/N:
LP5020NLR
Faixa de frequência:
1 MHz a 100 MHz
Velocidade:
1000Base-T
Estatuto da parte:
Atividade
Número de pin:
50
Série de produtos:
84F-01NL Transformador de duas portas
LINK-PP P/N:
LP5020NLR
Faixa de frequência:
1 MHz a 100 MHz
Velocidade:
1000Base-T
Estatuto da parte:
Atividade
Número de pin:
50
84F-01NL Portão duplo 1000Base-T 50PIN Transformador de rede LP5020NLR

84F-01NL 1000BASE-T Especificações do módulo magnético:



1. Relação de voltas (± 5%): 1CT:1CT
2. OCL (100KHz/0,1V@8mA): 350uH MIN @0°C+70°C.
3Perda de inserção (dB MAX): - 1,0 dB ((1-100 MHz)
4Perda de retorno (dB MIN): -18dB ((1-30MHz), -14,4dB ((40MHz), -13,1dB ((50MHz),
-12dB ((60-80MHz), -10dB ((100MHz).
5. Transmissão ((dB MIN): -40dB ((30MHz),-35dB ((60MHz), -30dB ((100MHz)
6. Diferencial de rejeição de modo comum ((dB MIN): -40dB ((30MHz),-35dB ((60MHz),-30dB ((100MHz)
7Voltagem de isolamento: 1500 Vrms/0,5 mA/60 Sec ou 1650 Vrms/0,5 mA/2 Sec
8Temperatura de funcionamento: -20°C+85°C





Módulos de transformadores Ethernet BASE-T com duas portas 1000
Número da parte LINK-PP LP5020NLR
Velocidade 1000BASE-T
Número de portos Dual
Aplicação - LAN ETHERNET (não PoE)
Pacote SMD
Temperatura -40°C a +85°C
AutomDX - Sim, sim.
Número PIN 50
Configuração RX/RX T, C, S
Tipo de montagem Montagem de superfície
Construção Quadro aberto
Núcleos por porto 16
Altura da embalagem ( polegadas) 0.340
Altura da embalagem (mm) 8.66
Comprimento da embalagem ( polegadas) 1.100
Comprimento da embalagem (mm) 27.94
Largura da embalagem ( polegadas) 0.430
Largura da embalagem (mm) 10.92
Pacote Tape & Reel
Relação de voltas RX/TX 1CT:1CT
Peso da embalagem 20,22 g por unidade
fita e bobina 400 unidades por bobina
Unidade de cartão 6 bobinas (2 400 unidades) por embalagem
Peso total 100,0 kg por embalagem





LP5020NLR Equivalente a 84F-01NL Desenho do transformador de duas portas:

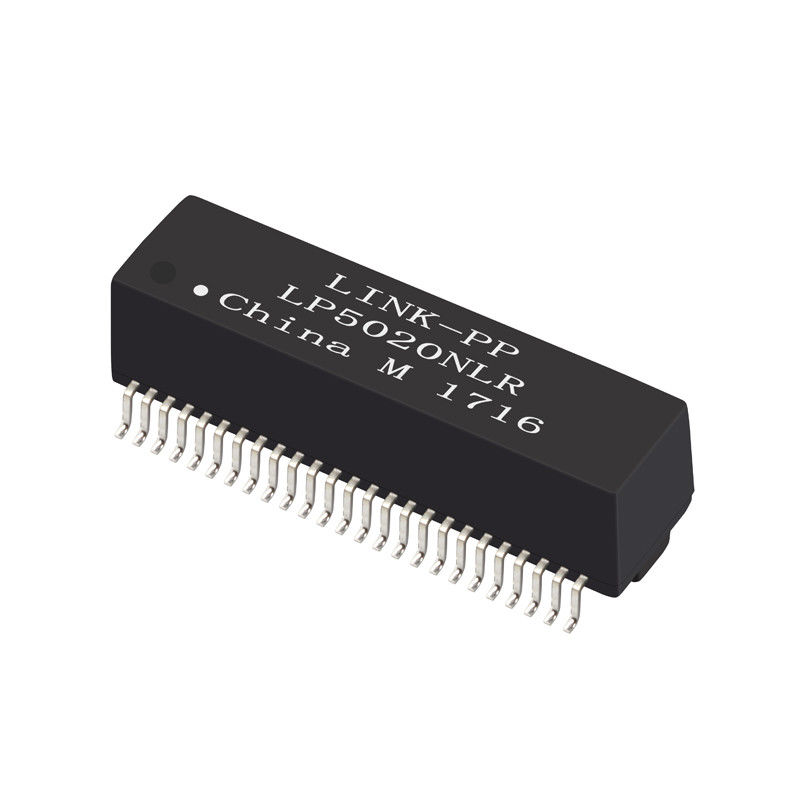

84F-01NL Portão duplo 1000Base-T 50PIN Transformador de rede LP5020NLR 0



84F-01NL Portão duplo 1000Base-T 50PIN Transformador de rede LP5020NLR 1





1000 módulos de transformadores Ethernet BASE-TDetalhes:

 84F-01NL Portão duplo 1000Base-T 50PIN Transformador de rede LP5020NLR 2
