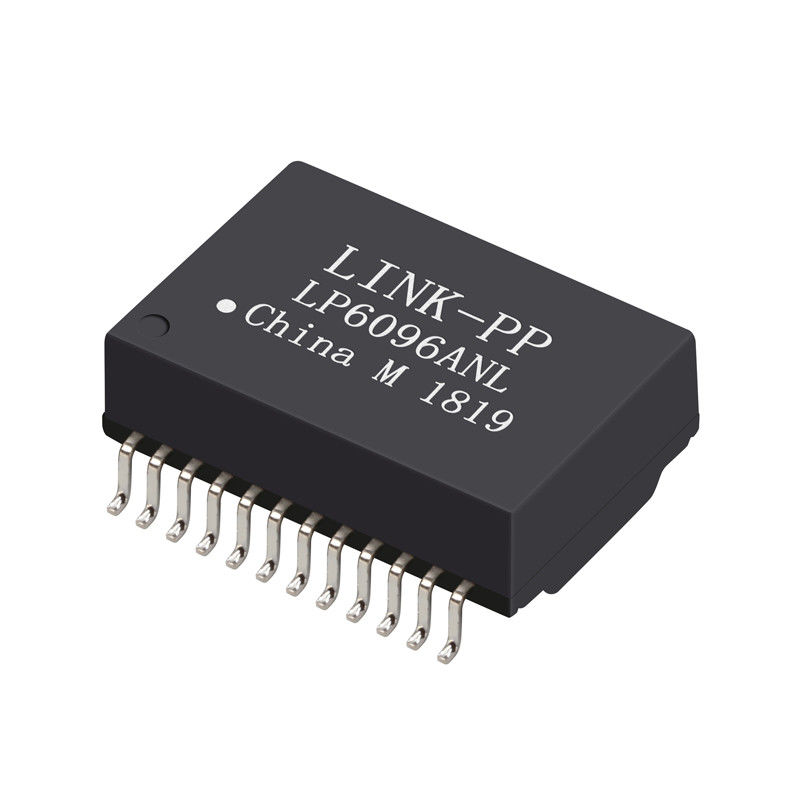

S558-5500-JD 2.5G Base-T Ethernet Transformer 60W PoE LAN Magnetics LP6096ANL

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: S558-5500-JD

Termos do pagamento & do transporte

Quantidade de ordem mínima: 400/2000/10K/25K

Preço: $0.06-$3.2

Detalhes da embalagem: T&R

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 3KK/Month

Obtenha o melhor preço
Destacar:

2.5G Base-T PoE Transformer

,

S558-5500-JD

,

S558-5500-JD Lan Magnetics

Número da parte:
S558-5500-JD
Tipo de transformador:
2Transformador LAN base-T.5G
Número de portos:
Solteiro
Aplicação:
2.5GBaseT, 60W PoE
Estilo de montagem:
SMT
Perfil:
Padrão
Número da parte:
S558-5500-JD
Tipo de transformador:
2Transformador LAN base-T.5G
Número de portos:
Solteiro
Aplicação:
2.5GBaseT, 60W PoE
Estilo de montagem:
SMT
Perfil:
Padrão
S558-5500-JD 2.5G Base-T Ethernet Transformer 60W PoE LAN Magnetics LP6096ANL

Especificações essenciais da magnética LAN discreta:



A solução S558-5500-JD Discrete LAN Magnetics com desempenho de rede de 2,5 GBaseT, suportando 60W Power over Ethernet (PoE).



1Suporte para transferência de dados de alta velocidade de 2,5GBaseT

2O projeto versátil de uma única porta simplifica a configuração da rede

3. Alcança um desempenho óptimo numa ampla gama de temperaturas de 0 a 70oC

4A montagem SMT compacta ajuda a melhorar a eficiência do espaço

5. Conformidade com a RoHS Comprometida com a Sustentabilidade Ambiental

6O S558-5500-JD tem um Perfil Padrão compatível com vários dispositivos de rede modernos.

7. LINK-PP LP6096ANL Transformador Gigabit Ethernet com especificações semelhantes ao Bel Fuse S558-5500-JD a um preço favorável



2.5GBase T PoE Transformador Especificações elétricas @25°C:



Relação de voltas

(2-1-3): (23-24-22)--1CT: 1CT

(5-4-6): (20-21-19)--1CT: 1CT
(8-7-9): (17-18-16)--1CT: 1CT
(11-10-12): (14-15-13)--1CT: 1CT

POLARIDADE CONVENÇÃO DO DOT
OCL @100KHz, 100mV 0 a 70oC

180uH MIN COM 8mA DC BIAS

120uH MIN COM 19mA DC BIAS

Capacidade de enrolamento, Cww @ 1MHz, 20mV 30pF MAX
Perda de inserção 1-150MHz: -0,4 dB MAX
Perda de retorno

1-40MHz: -20dB MIN

40-150 MHz: -12 dB MIN

Alienígena perto do fim do cruzamento 1-150MHz: -46dB MIN
Próximo ao cruzamento

1-40MHz: -35dB MIN

40-150 MHz: -30 dB MIN

Rejeição do procedimento comum

1 a 150 MHz: -25 dB MIN

CURRÊNCIA DC de linha equilibrada

O sistema deve ser equipado com um sistema de transmissão automática de transmissão automática.

1.2A MAX @57VDC PARA 200 ms

Hipótese 1500Vrms MIN
Temperatura de funcionamento 0°C+70°C

Esquema do S558-5500-JD LAN Magnetics:

S558-5500-JD 2.5G Base-T Ethernet Transformer 60W PoE LAN Magnetics LP6096ANL 0



Sobre o LINK-PP:



A LINK-PP tornou-se um fornecedor confiável de componentes de rede magnética desde 1997.
A LINK-PP tem 2.600 empregados e uma capacidade de produção de até 6 milhões de peças por mês.LINK-PP também fornece uma equipe técnica profissional e poderosa para apoiar a personalizaçãoOs nossos produtos são utilizados em equipamentos de rede e de comunicação, incluindo HUBs, cartões de PC, Switches, Roteadores, Placas-mãe de PC, SDH, PDH, telefones IP e modems xDSL.
