Detalhes do produto
Lugar de origem: Guangdong, China
Marca: LINK-PP
Certificação: UL,RoHS,Reach,ISO
Número do modelo: L21N002-0
Termos do pagamento & do transporte
Quantidade de ordem mínima: 400/2000/10K/25K
Preço: $0.06-$3.2
Detalhes da embalagem: T&R
Tempo de entrega: Conservado em estoque
Termos de pagamento: TT, dias NET30/60/90
Habilidade da fonte: 3KK/Month
especificações: |
LP1198NL |
Velocidade: |
10/100 de base-T |
Número de portos: |
único |
Aplicativo: |
Lan Ethernet |
Número de Pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
especificações: |
LP1198NL |
Velocidade: |
10/100 de base-T |
Número de portos: |
único |
Aplicativo: |
Lan Ethernet |
Número de Pin: |
16 |
Temperatura: |
- 40℃ A + 85℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. Número da bobina: Autotransformador
2. Tensão do isolamento: 1500Vrms
3.Type: SMT
4. Estrutura da bobina: Toroidal
10/100 de transformador do pulso dos ethernet dos portos da base-t único para o cubo, placa PC
Descrição:

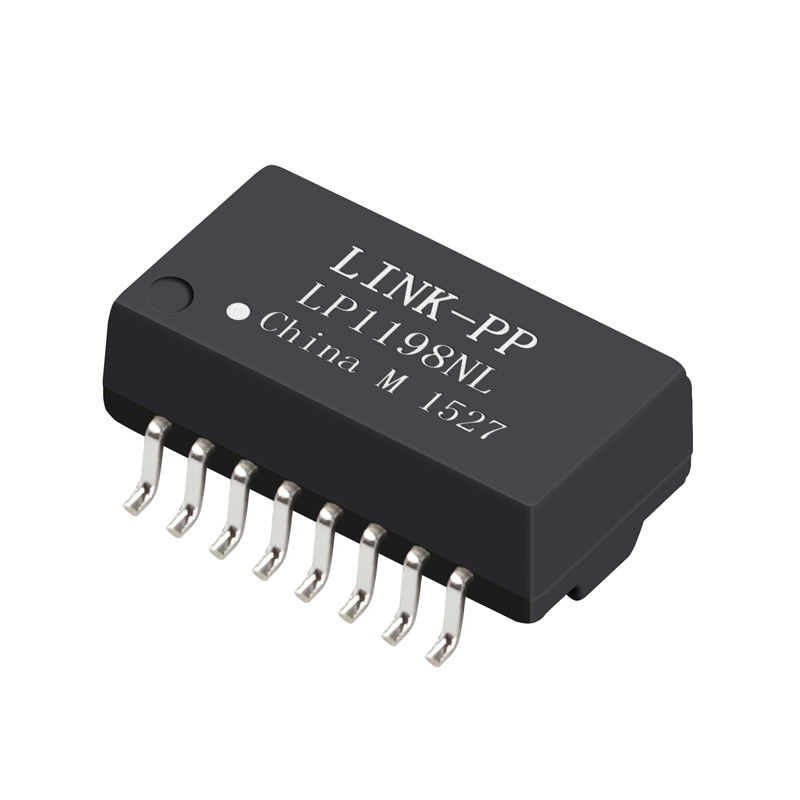

Transformador discreto dos únicos portos de LP1198NL, autotransformador 101901MH016SA41ZL
|
Aplicação |
ETHERNET do LAN (ponto de entrada de PoE&NON) |
|
AutomDX |
SIM |
|
Comentário |
RoHS LP1198NL complacente |
|
Configuração RX |
T, C |
|
Configuração TX |
T, C |
|
Construção |
MOLDE DE TRANSFERÊNCIA |
|
Núcleos pelo porto |
4 |
|
Número de portos |
1 |
|
PWB |
NENHUM PWB |
|
Pacote |
SMT |
|
Altura do pacote (polegadas) |
0,225 ou outro |
|
Altura do pacote (milímetros) |
5,715 ou outro |
|
Comprimento do pacote (polegadas) |
1,12 ou outro |
|
Comprimento do pacote (milímetros) |
28,448 ou outro |
|
Largura do pacote (polegadas) |
0,63 ou outro |
|
Largura do pacote (milímetros) |
16,002 ou outro |
|
RoHS complacente |
YES-RoHS-6 |
|
Velocidade |
10/100BASE-TX |
|
Temperatura |
0 A 70/-40 a +85 |
|
Gerencie a relação RX |
1CT: 1CT |
|
Gerencie a relação TX |
1CT: 1CT |
|
P/N principal |
LP1198NL, etc. |
Especificações elétricas (25):
Especificação elétrica @25℃
1.OCL: minuto 350uH
@100KHz, 0.2V, com POLARIZAÇÃO da C.C. 8mA
relação 2.Turns (%%P5%):
TX=1CT: 1CT RX=1CT: 1CT
perda 3.Insertion:
0.3-100MHz: - 1.1dB máximo
perda 4.Return (minuto do DB):
0.3-30MHz: - 18 40MHz: - 16
50MHz: - 14,5 60-80MHz: - 12
5.Crosstalk (minuto do DB):
0.3-60MHz: - 42 60-100MHz: - 35
rejeção do modo 6.Common (minuto do DB):
0.3-30MHz: - 40 60MHz: - 35
80-100MHz: - 30
tensão 7.Isolation: 1500Vrms
temperatura 8.Operating: -40℃~+85℃.
NOTAS
1.Designed à aplicação de apoio, tal como SOHO (modens de ADSL), LAN-em-cartão-matriz (LOM), cubo e Interruptores.
várias relações das voltas 2.With.
solda máxima de 3.RoHS " NL” que avalia 260℃.
Vantagens competitivas:
16 anos de experiência da produção,
pessoal 2600,
teste de 100%
Prazo de entrega flexível
