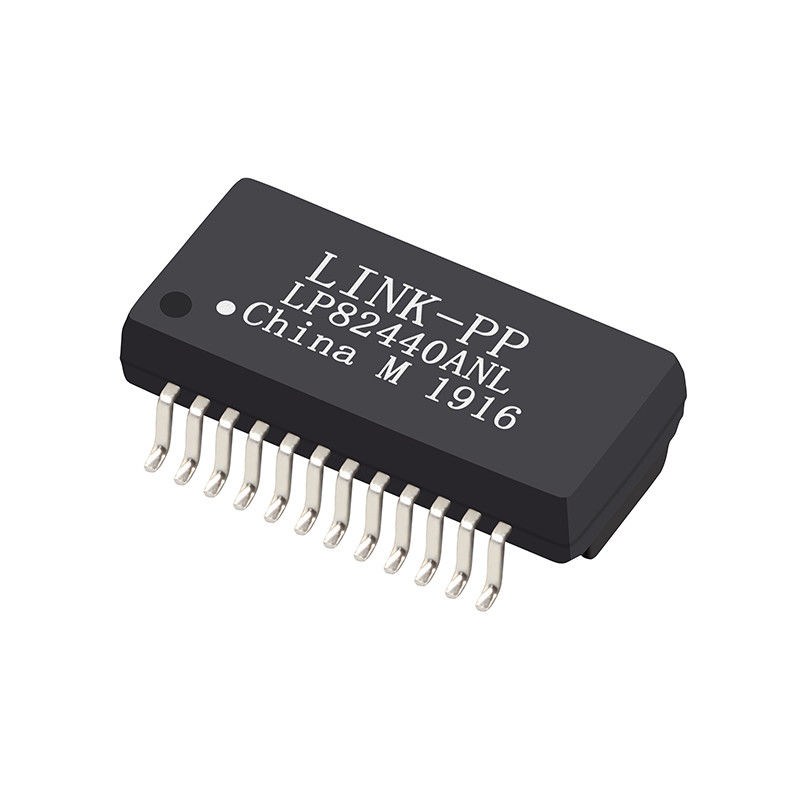

1 1000 BASE-T portuário SMD 24 Pin Ethernet Transformer Modules PSF-2447 LP82440ANL

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: LINK-PP

Certificação: UL,RoHS,Reach,ISO

Número do modelo: PSF-2447

Termos do pagamento & do transporte

Quantidade de ordem mínima: 400/2000/10K/25K

Preço: $0.06-$2.2 can be negotiable

Detalhes da embalagem: T&R

Tempo de entrega: Conservado em estoque

Termos de pagamento: TT, dias NET30/60/90

Habilidade da fonte: 3KK/Month

Obtenha o melhor preço
Destacar:

PSF-2447

,

Transformador Ethernet 1000 Gigabit BASE-T

,

Modulos de transformadores Ethernet

Fabricante:
LINK-PP
P/N:
PSF-2447 ((LP82440ANL)
Instalação:
Montagem de superfície
Velocidade:
10/100/1000BASE-T
Tamanho:
15.10x10.00x4.10mm
Amostragens gratuitas:
Disponível
Fabricante:
LINK-PP
P/N:
PSF-2447 ((LP82440ANL)
Instalação:
Montagem de superfície
Velocidade:
10/100/1000BASE-T
Tamanho:
15.10x10.00x4.10mm
Amostragens gratuitas:
Disponível
1 1000 BASE-T portuário SMD 24 Pin Ethernet Transformer Modules PSF-2447 LP82440ANL

PSF-2447 Especificações do transformador de porta única:



Tipo de produtos Módulos de transformadores LAN de baixo perfil
Número da parte LINK-PP LP82440ANL
Número da parte transversal PSF-2447
Estatuto da parte Atividade
Tipo de transformador Lan Transformer
Construção Quadro aberto
Aplicação LAN Ethernet (não PoE)
Número de portos SINGLE
Velocidade 10/100/1000 Base-T
Pacote Tape & Reel
Núcleos por porto 8
AutomDX - Sim, sim.
Comentário É o mesmo que a versão alemã.
Número PIN 24
Tipo de montagem Montagem de superfície
Altura da embalagem ( polegadas/mm) 0.158 / 4.01
Comprimento da embalagem ( polegadas/mm) 0.594 / 15.10
Largura da embalagem ( polegadas/mm) 0.394 / 10.0
Temperatura -40°C a +85°C
Especificações elétricas @25°C
Relação de voltas 1CT:1
Configuração RX/TX

T, C, S

OCL 350 uH min @100KHz, 100mV, 8mADC Bias
Perda de inserção (dB max)

1-65MHz: 1.0

65-100MHz: 1.1
100-125 MHz: 1.5

Perda de retorno (dB min)

1-30MHz:-18

40 MHz: 18
50 MHz: 16

60 a 80 MHz: 12

100 MHz: -10

Interferência transversal (dB min)

30 MHz: 45

60 MHz: 40
100 MHz: 35

DCMR (dB min)

30 MHz: 43

60 MHz: 37
100 MHz: 33

Voltagem de isolamento

1500 Vrms min.











Ficha de dados PSF-2447:

LP82440ANL.pdf
