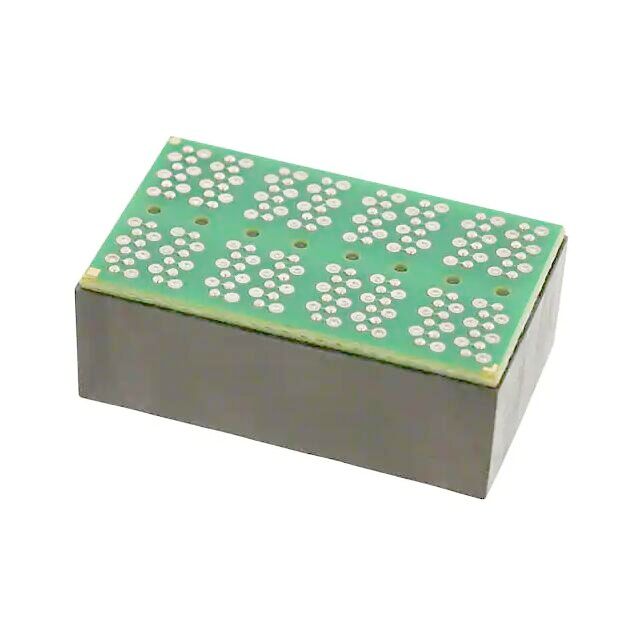

Transformadores magnéticos discretos do porto 1000BASE-T do quadrilátero de H6400NL H6400NLT

H6400NL/H6400NLT Quad Port 1000BASE-T Transformador Ethernet

Resumo do produto:

O H6400NL e o H6400NLT são transformadores Ethernet Quad Port 1000BASE-T de alto desempenho projetados para aplicações avançadas de rede que exigem integridade superior do sinal e fornecimento de energia confiável.Estes transformadores LAN apresentam uma construção de quadro aberto em um pacote BGA (Bump Grid Array), otimizado para transmissão de dados 1000BASE-T. Projetado para cumprir completamente os padrões IEEE 802.3 para aplicações Gigabit Ethernet,A série H6400NL/H6400NLT oferece um desempenho eletromagnético excepcional com perda de inserção cuidadosamente controladaEstes transformadores fornecem excelente rejeição de modo comum e mantêm a qualidade do sinal mesmo em ambientes eletricamente barulhentos,tornando-os ideais para centros de dados, equipamento de rede e aplicações Ethernet industriais.

Especificações pormenorizadas:

Principais características e benefícios:

• Configuração de porta quadrada:Suporta quatro canais Ethernet 1000BASE-T independentes em um único pacote compacto.
• Suporte de alimentação por Ethernet (PoE):4PAIR PoE 70W de potência máxima com capacidade de corrente contínua de 600mA @ 57V.
• Isolamento superior:Mínimo de 1500 VRMS entre entrada e saída para melhorar a segurança e a integridade do sinal.
• BGA Bump Grid Array Package:Design eficiente em espaço com dimensões de 28,45 mm x 17,27 mm x 11,18 mm.
• Compatível com a RoHS-6:Projeto respeitador do ambiente que satisfaça os requisitos regulamentares mais recentes.
• Construção em quadro aberto:Otimizado para desempenho térmico e fiabilidade.
• Intervalo de temperatura comercial:Funciona de 0°C a 70°C para opções de implantação versáteis.
• Alta OCL (Indutância de Circuito Aberto):350 μH mínimo (lado da mídia) e 120 μH mínimo (lado da linha) para uma qualidade superior do sinal.
• Resistência de corrente contínua baixa:65 Ohms no máximo (1/2 de enrolamento) com ± 0,065 Ohms no desequilíbrio máximo para uma gestão eficiente da energia.
• Perda de retorno otimizada:-16 dB mínimo (1-40 MHz) e -10+20*LOG ((f/80 MHz) dB mínimo (40-100 MHz).

Ficha de dados H6400NL/H6400NLT

Mecânico:

Esquema:
